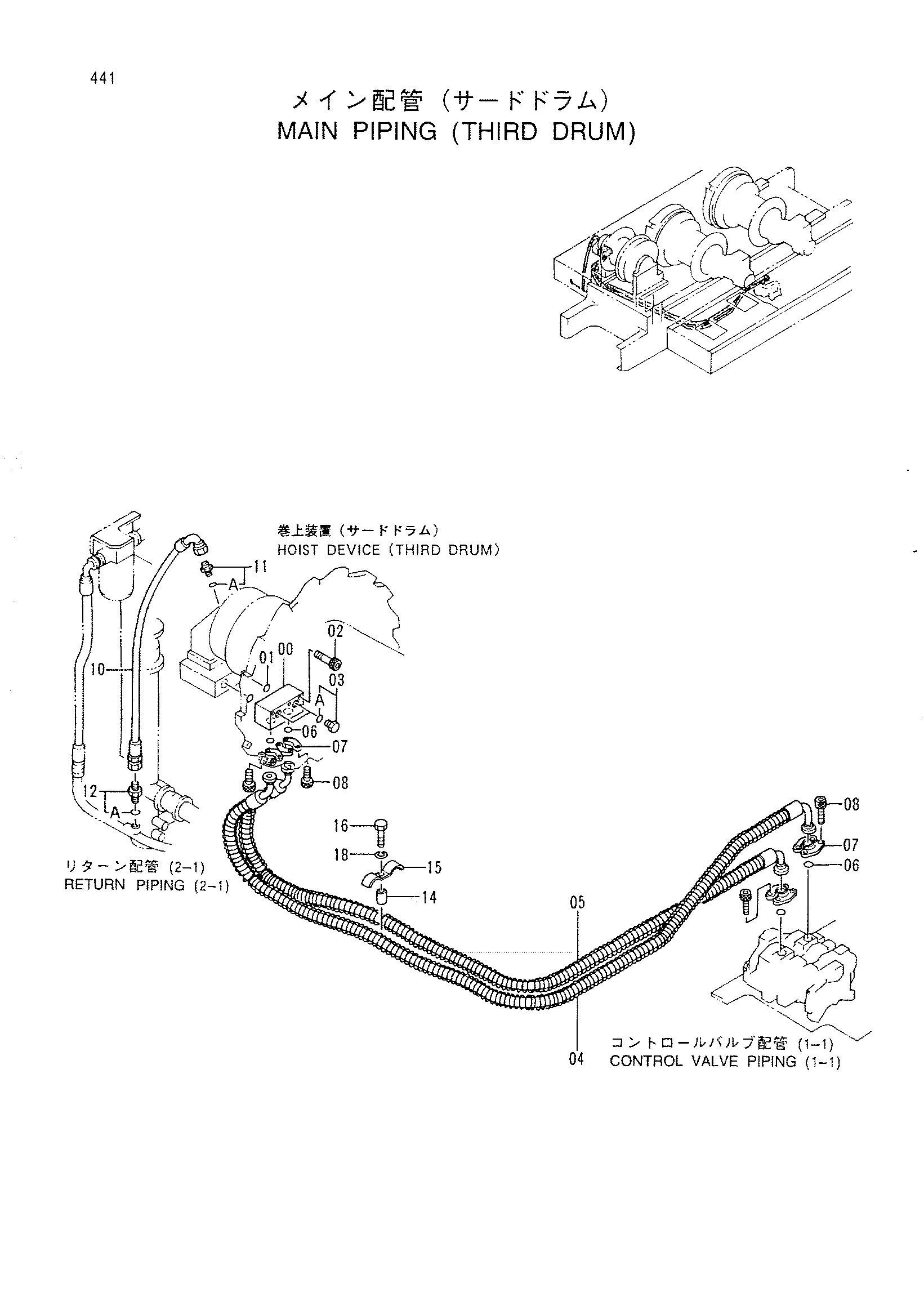

Основные гидролинии (третий барабан) — HITACHI CX500
Заводская схема «Основные гидролинии (третий барабан)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3071012 | Блок | 1 |
| 01 | A811040 | Уплотнительное кольцо | 2 |
| 02 | M341271 | Болт с внутренним шестигранником | 6 |
| 03 | 4092534 | Пробка | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4342973 | Шланг | 1 |
| 05 | 4342974 | Шланг | 1 |
| 06 | 966993 | Уплотнительное кольцо | 4 |
| 07 | 962453 | Разъёмный фланец | 8 |
| 08 | M341028 | Болт с внутренним шестигранником | 16 |
| 10 | 4313427 | Шланг | 1 |
| 11 | 4317612 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4210361 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4318648 | Проставка | 1 |
| 15 | 4031909 | Хомут | 1 |
| 16 | J901275 | Болт | 1 |
| 18 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
