Стрела вставка 6M — HITACHI CX500

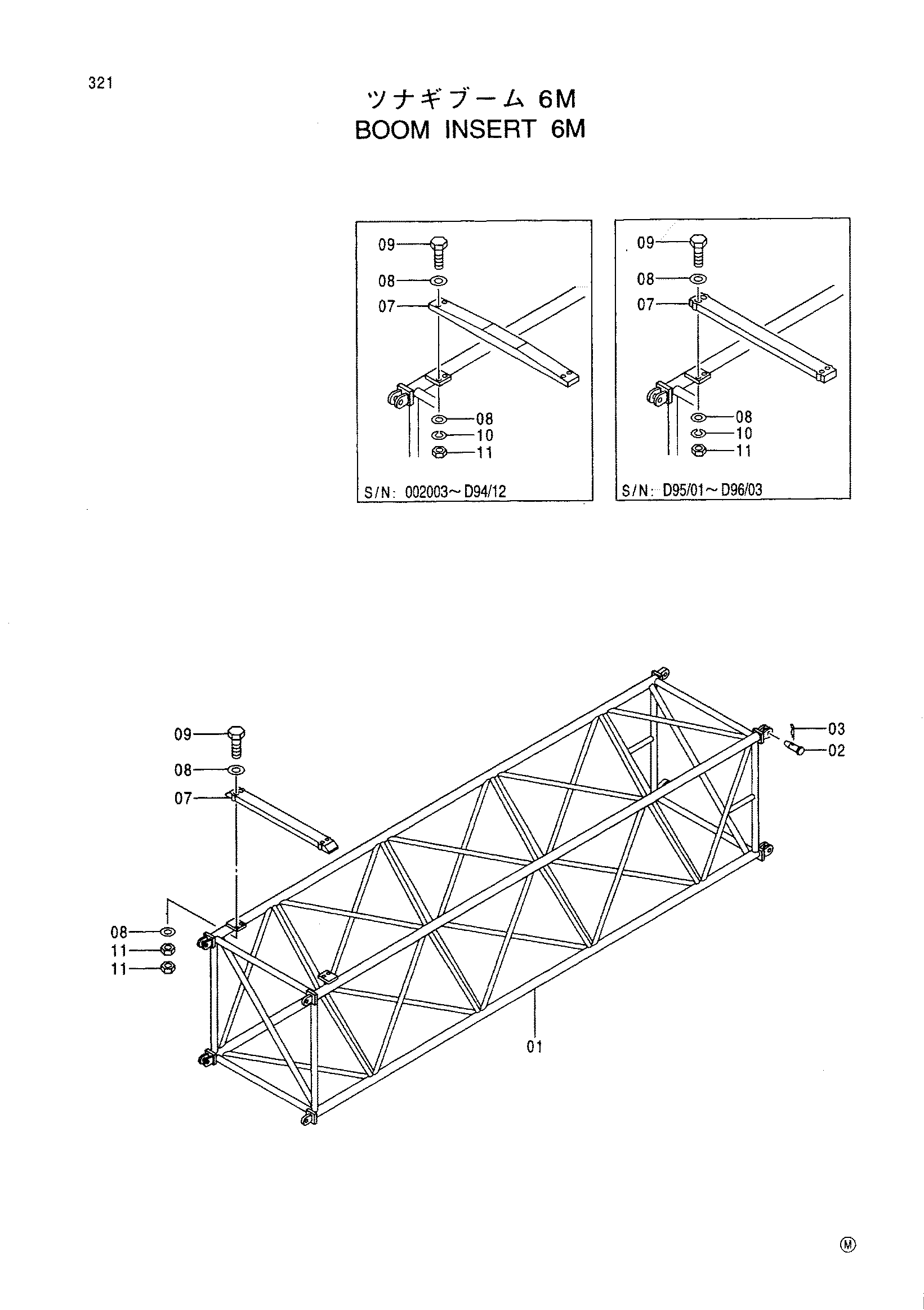

Заводская схема «Стрела вставка 6M» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9134805 | Стрела вставка в сборе | 1 | |
| 01 | 6014154 замена: 6016905 | Стрела вставка(6M) | 1 |
| 01 | 6016905 | Стрела вставка(6M) | 1 |
| 02 | 4020735 | Палец | 4 |
| 03 | 3002554 | Стопорный палец | 4 |
| 07 | 3002612 замена: 8062923 | Опора | 1 |
| 07 | 3002612 замена: J901280 | Опора | 1 |
| 07 | 3002612 замена: J950012 | Опора | 1 |
| 07 | 8062923 замена: 8070647 | Буффер | 1 |
| 07 | 8070647 | Буффер | 1 |
| 08 | A590112 | Плоская шайба | 8 |
| 08 | J222012 | Шайба | 8 |
| 09 | M111250 | Болт | 4 |
| 09 | J901280 | Болт | 4 |
| 09 | J901290 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | M501210 | Гайка | 4 |
| 11 | J950012 | Гайка | 4 |
| 11 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
