Насос трубопроводы — HITACHI CX500

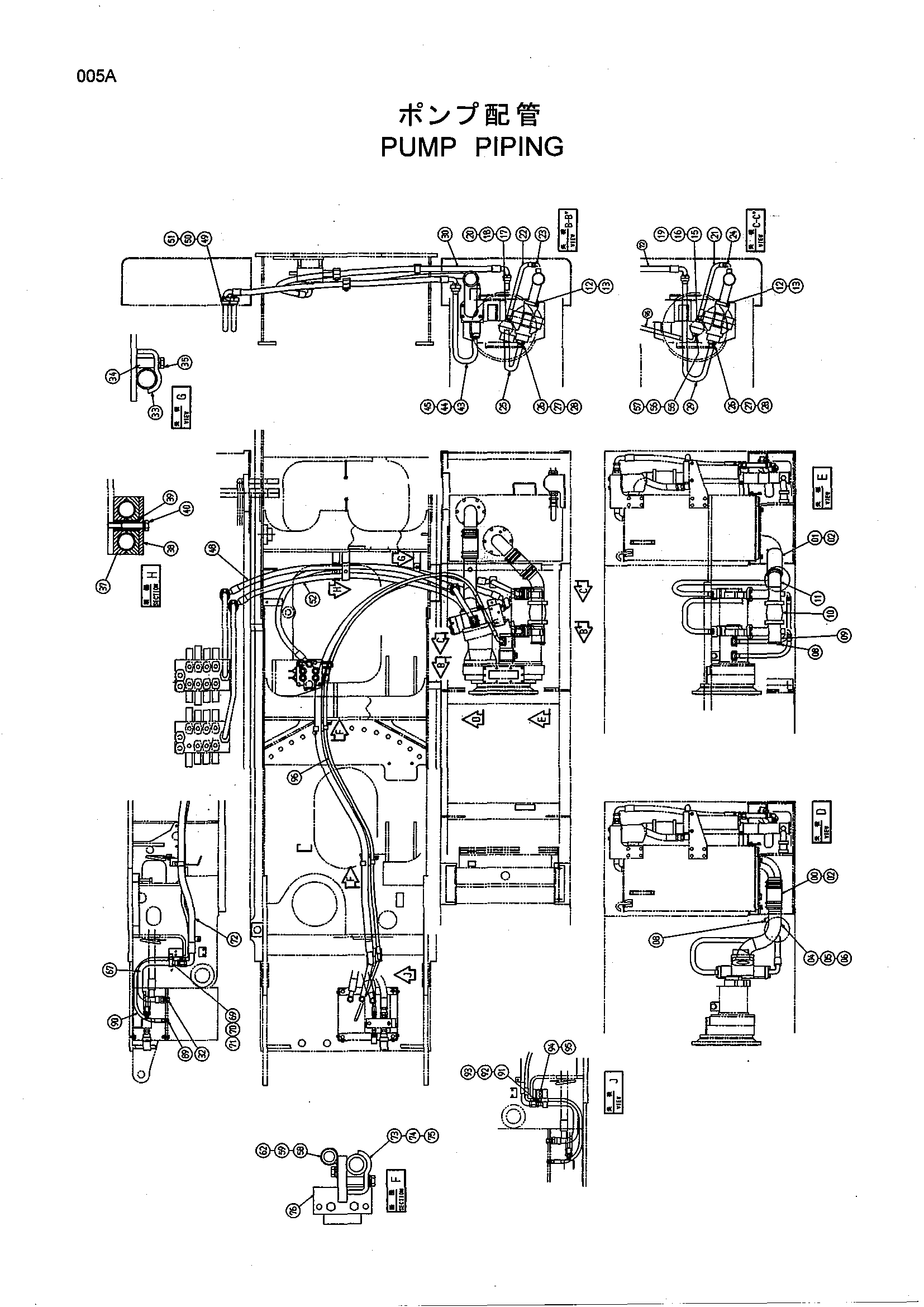

Заводская схема «Насос трубопроводы» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4341645 | Резиновый шланг | 1 |
| 01 | 4341645 | Резиновый шланг | 1 |
| 02 | 4507397 | Хомут шланга | 8 |
| 04 | 7035771 | Трубка | 1 |
| 05 | A811115 | Уплотнительное кольцо | 1 |
| 06 | M341640 | Болт с внутренним шестигранником | 4 |
| 08 | 4092534 | Пробка | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 8074762 | Трубка | 1 |
| 10 | 4071214 | Муфта | 1 |
| 11 | 8074769 | Трубка | 1 |
| 12 | A811060 | Уплотнительное кольцо | 2 |
| 13 | M341236 | Болт с внутренним шестигранником | 8 |
| 15 | 4510167 | Уплотнительное кольцо | 1 |
| 16 | M340820 | Болт с внутренним шестигранником | 4 |
| 17 | 971489 | Уплотнительное кольцо | 1 |
| 18 | M341025 | Болт с внутренним шестигранником | 4 |
| 19 | 4510173 | Разъёмный фланец | 2 |
| 20 | 986910 | Разъёмный фланец | 2 |
| 21 | 4413742 | Шланг | 1 |
| 22 | 4413743 | Шланг | 1 |
| 23 | 4065118 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4037760 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 8061048 | Трубка | 1 |
| 26 | 966993 | Уплотнительное кольцо | 4 |
| 27 | M341030 | Болт с внутренним шестигранником | 16 |
| 28 | 962453 | Разъёмный фланец | 8 |
| 29 | 8074684 | Трубка | 1 |
| 30 | 4341776 | Шланг | 1 |
| 32 | 94-1305 | Адаптер | 1 |
| 33 | 4053698 | Хомут трубки | 1 |
| 34 | 4318663 | Проставка | 1 |
| 35 | J011260 | Болт с шайбой | 1 |
| 37 | 4205615 | Хомут шланга | 4 |
| 38 | 4224002 | Пластина | 2 |
| 39 | 4205614 | Проставка | 2 |
| 40 | J011280 | Болт с шайбой | 2 |
| 43 | 8057012 | Трубка | 1 |
| 44 | A811035 | Уплотнительное кольцо | 1 |
| 45 | M341236 | Болт с внутренним шестигранником | 4 |
| 48 | 4318384 | Шланг | 1 |
| 49 | 966993 | Уплотнительное кольцо | 4 |
| 50 | 4085560 | Разъёмный фланец | 8 |
| 51 | M341240 | Болт с внутренним шестигранником | 16 |
| 52 | 4324444 | Шланг | 1 |
| 55 | 4510173 | Разъёмный фланец | 2 |
| 56 | 4510167 | Уплотнительное кольцо | 1 |
| 57 | M340820 | Болт с внутренним шестигранником | 4 |
| 58 | 4192035 | Зажим | 2 |
| 59 | J901222 | Болт | 2 |
| 62 | A590912 | Пружинная шайба | 2 |
| 67 | 8074833 | Трубка | 1 |
| 69 | 4053598 | Хомут трубки | 1 |
| 70 | J901265 | Болт | 1 |
| 71 | A590912 | Пружинная шайба | 1 |
| 72 | 4411992 | Шланг | 1 |
| 73 | 4053698 | Хомут трубки | 2 |
| 74 | 4318663 | Проставка | 2 |
| 75 | J011260 | Болт с шайбой | 2 |
| 76 | 9751849 | Кронштейн | 2 |
| 89 | 4154652 | Адаптер | 1 |
| 90 | 4305226 | Шланг | 1 |
| 91 | 4202532 | Адаптер | 1 |
| 92 | 4202531 | Гайка | 1 |
| 93 | A590916 | Пружинная шайба | 1 |
| 94 | 4412723 | Кронштейн | 1 |
| 95 | J021020 | Болт с шайбой | 2 |
| 96 | 4412963 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
