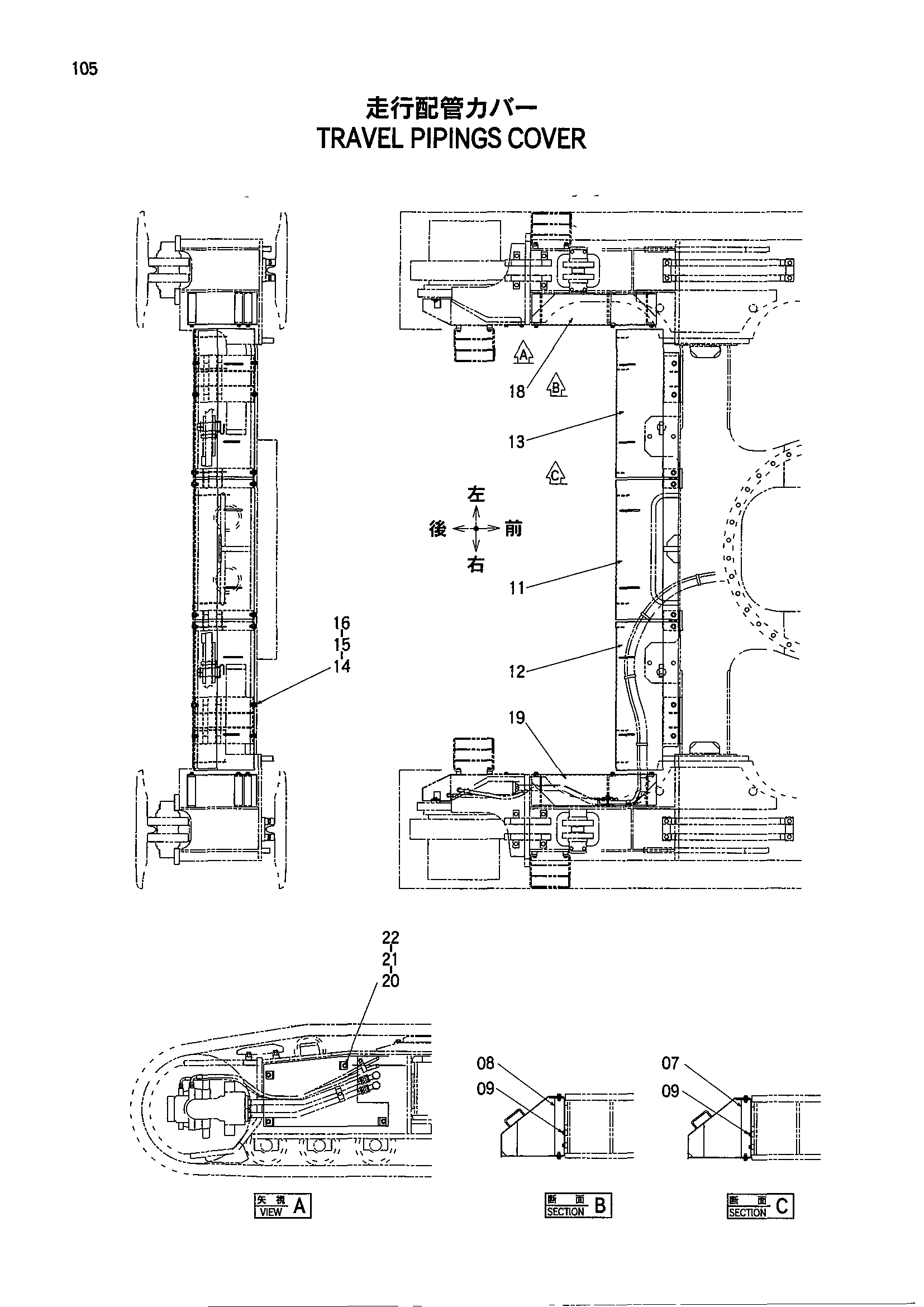

Ход трубопроводы крышка — HITACHI CX500
Заводская схема «Ход трубопроводы крышка» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4391369 | Седло винта | 4 |
| 01 | 4391371 | Седло винта | 4 |
| 02 | 2041528 | Дополнительный рама | 1 |
| 04 | 4391583 | Седло винта | 8 |
| 05 | 2041531 | Дополнительный рама | 1 |
| 07 | 8070131 | Кронштейн | 2 |
| 08 | 8070132 | Кронштейн | 2 |
| 09 | J011220 | Болт с шайбой | 16 |
| 11 | 7033678 | Крышка | 1 |
| 12 | 7033680 | Крышка | 1 |
| 13 | 7033681 | Крышка | 1 |
| 14 | J901225 | Болт | 16 |
| 15 | A590912 | Пружинная шайба | 16 |
| 16 | 449490 | Шайба | 16 |
| 18 | 2041529 | Крышка | 1 |
| 19 | 2041530 | Крышка | 1 |
| 20 | J901225 | Болт | 8 |
| 21 | A590912 | Пружинная шайба | 8 |
| 22 | 449490 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
