Механизм поворота — HITACHI CX500

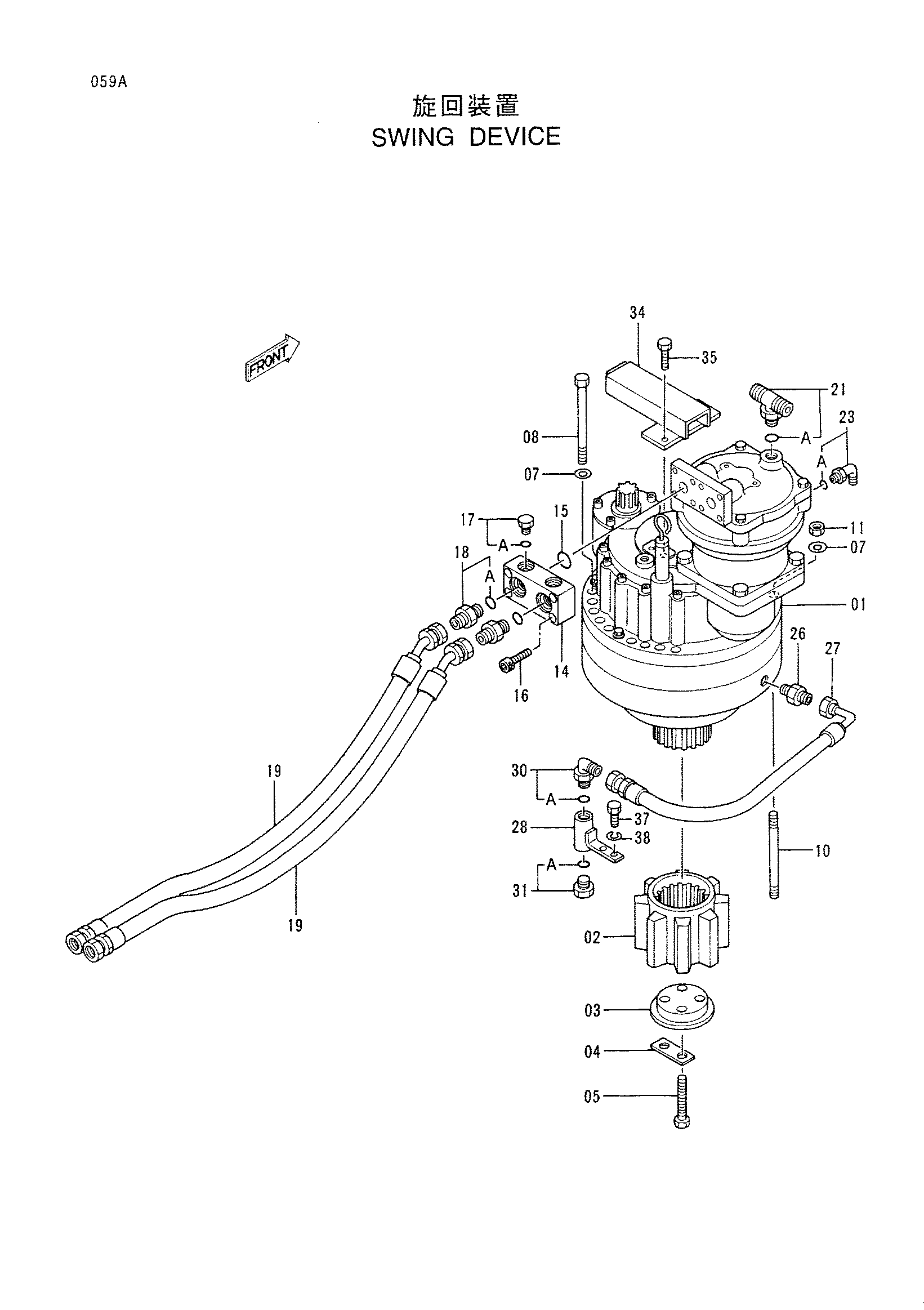

Заводская схема «Механизм поворота» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4312837 замена: 4429583 | Гидромотор плунжер | 1 |
| 01 | 4312837 замена: 4431380 | Гидромотор плунжер | 1 |
| 01 | 4312837 замена: 4139213 | Гидромотор плунжер | 1 |
| 01 | 4429583 | Гидромотор плунжер | 1 |
| 01 | 4429583 | Гидромотор плунжер | 1 |
| 02 | 3065038 | Ведущая шестерня | 1 |
| 03 | 4315282 | Фиксатор | 1 |
| 03 | 4315282 | Фиксатор | 1 |
| 03 | 4431380 | Фиксатор | 1 |
| 03 | 4431380 | Фиксатор | 1 |
| 04 | X4853 | Стопорная шайба | 2 |
| 04 | X4853 | Стопорная шайба | 2 |
| 04 | 4139213 | Стопорная шайба | 2 |
| 04 | 4139213 | Стопорная шайба | 2 |
| 05 | J901670 | Болт | 4 |
| 07 | J222016 | Шайба | 18 |
| 08 | J931613 | Болт | 16 |
| 10 | 4314083 | Болт шпилька | 2 |
| 11 | J950016 | Гайка | 2 |
| 14 | 3065597 | Блок | 1 |
| 15 | A811030 | Уплотнительное кольцо | 2 |
| 16 | M341245 | Болт с внутренним шестигранником | 4 |
| 17 | 4092534 | Пробка | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4042033 | Адаптер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4318800 | Шланг | 2 |
| 21 | 4221224 | Тройник | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4221287 | Адаптер | 1 |
| 27 | 4316010 | Шланг | 1 |
| 28 | 8059617 | Разъём | 1 |
| 30 | 4154672 | Угловой штуцер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4174541 | Пробка | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 9742784 | Крышка | 1 |
| 35 | J011235 | Болт с шайбой | 2 |
| 37 | J901225 | Болт | 2 |
| 38 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
