Отопитель трубопроводы — HITACHI CX500

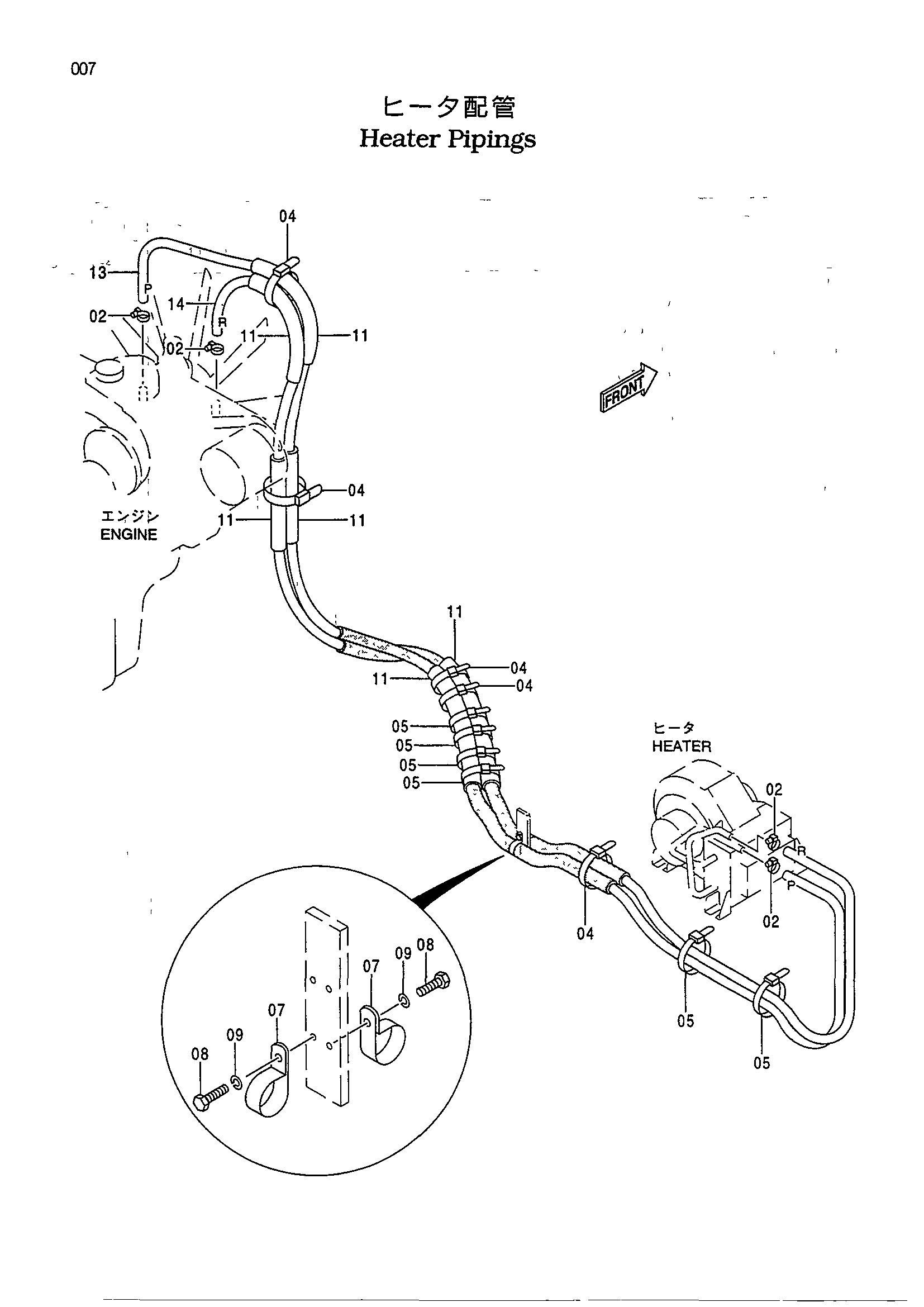

Заводская схема «Отопитель трубопроводы» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4514699	Хомут шланга	4
04	4121859	Ленточный зажим	5
05	4055312	Ленточный зажим	6
07	4190264	Зажим	2
08	J901016	Болт	2
09	A590910	Пружинная шайба	2
11	4348034	Защитный кожух	6
13	9146507	Шланг	1
14	9146514	Шланг	1

Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
