Бридле (стрела, башенный) — HITACHI CX500

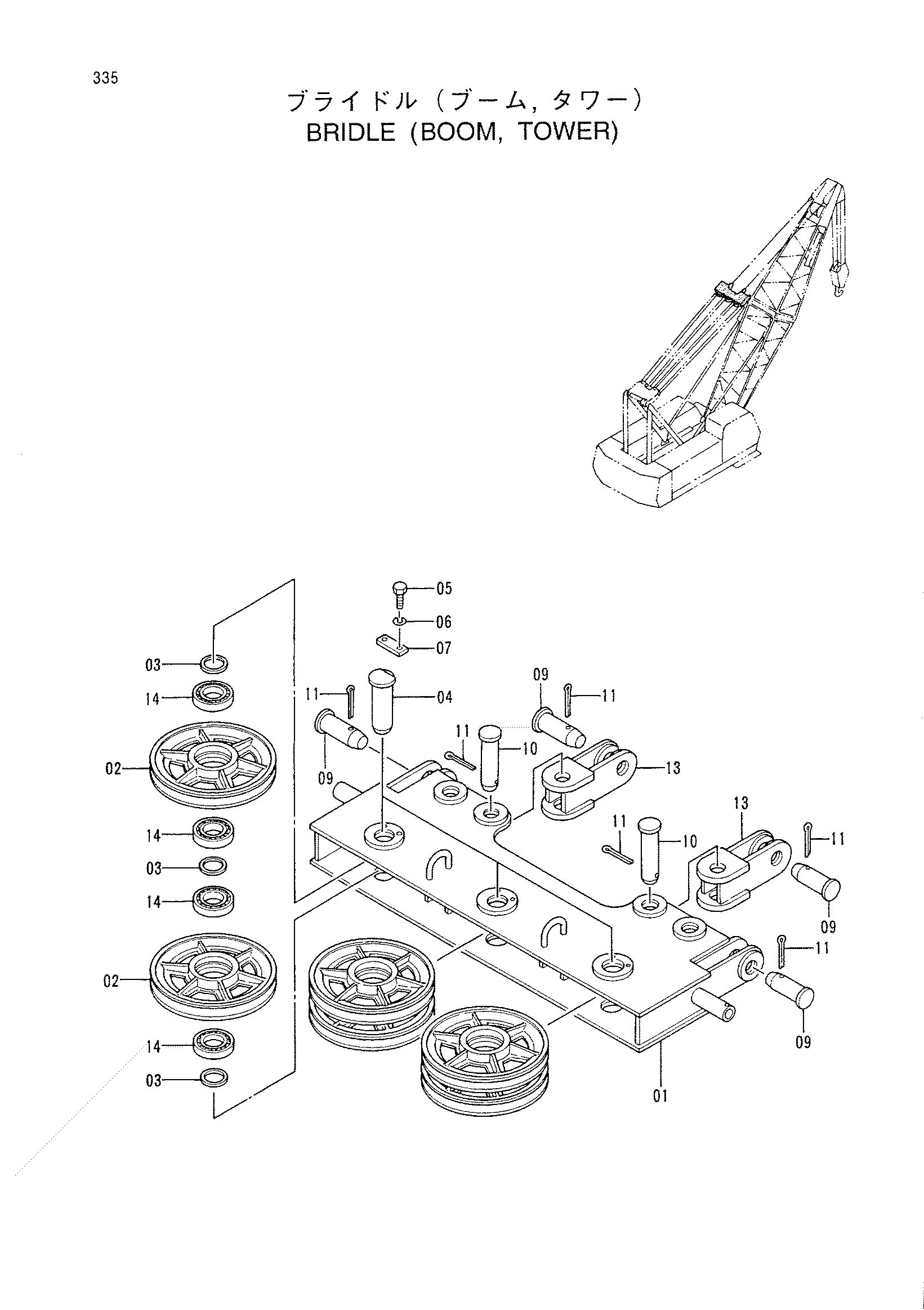

Заводская схема «Бридле (стрела, башенный)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9134304 замена: 9150140 | Бридле в сборе | 1 | |
| 9150140 | Бридле в сборе | 1 | |
| 01 | 6014456 | Бридле | 1 |
| 02 | 3028456 замена: 3074711 | Канатный блок | 6 |
| 02 | 3074711 замена: 3076321 | Канатный блок | 6 |
| 02 | 3076321 | Канатный блок | 6 |
| 03 | 491873 | Проставка | 9 |
| 04 | 4339874 | Палец | 3 |
| 05 | J901225 | Болт | 6 |
| 06 | A590912 | Пружинная шайба | 6 |
| 07 | X4246 | Стопорная пластина | 3 |
| 09 | 431756 | Палец | 4 |
| 10 | 4339873 | Палец | 2 |
| 11 | A761080 | Шплинт | 6 |
| 13 | 8061404 | Тяга | 2 |
| 14 | 948642 | Шариковый подшипник | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
