Электрооборудование (1) — HITACHI CX500

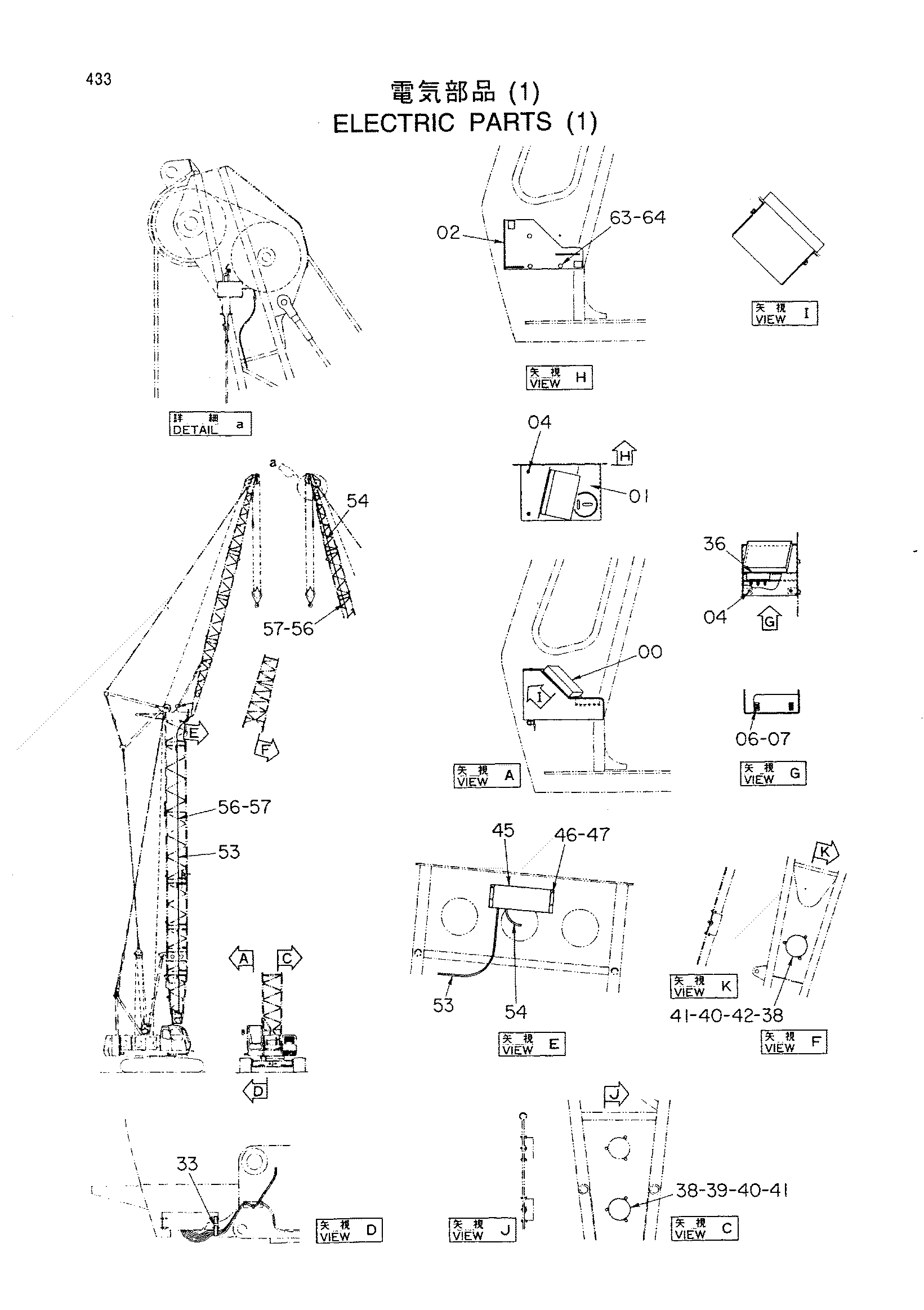

Заводская схема «Электрооборудование (1)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4338694 | Индикатор | 1 |
| 01 | 2037268 | Крышка | 1 |
| 02 | 7029383 | Кронштейн | 1 |
| 04 | J650510 | Винт | 4 |
| 06 | 4196829 | Направляющая лента | 2 |
| 07 | M430610 | Винт | 2 |
| 33 | 4252877 | Зажим | 1 |
| 36 | 4091871 | Уровень | 1 |
| 38 | 4332049 | Указатель угол | 2 |
| 39 | J900835 | Болт | 3 |
| 40 | A590908 | Пружинная шайба | 6 |
| 41 | M500807 | Гайка | 6 |
| 42 | J900830 | Болт | 3 |
| 45 | 4339026 | Короб клемма | 1 |
| 46 | J900812 | Болт | 4 |
| 47 | A590908 | Пружинная шайба | 4 |
| 53 | 4339031 | Жгут проводов | 1 |
| 54 | 4338952 | Жгут проводов | 1 |
| 56 | 4055312 | Ленточный зажим | 40 |
| 57 | 4055311 | Ленточный зажим | 20 |
| 63 | J900814 | Болт | 3 |
| 64 | A590908 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
