Гусёк стрелы стрела (верхний) — HITACHI CX500

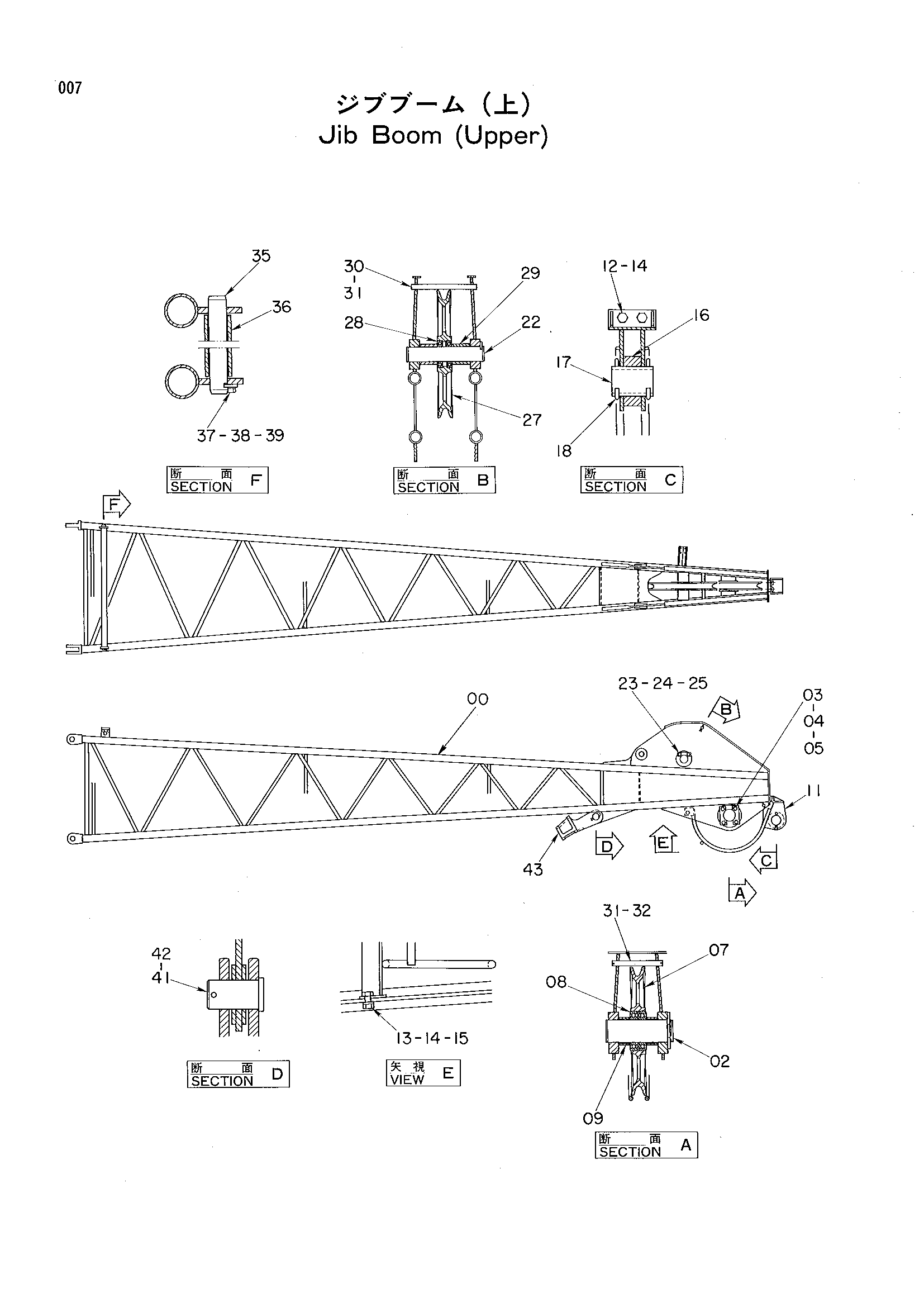

Заводская схема «Гусёк стрелы стрела (верхний)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9137519 | Гусёк стрелы верхний в сборе | 1 | |
| 00 | 5004360 | Гусёк стрелы верхний | 1 |
| 02 | 4337980 | Палец | 1 |
| 03 | X4248 | Стопорная пластина | 2 |
| 04 | J912030 | Болт | 4 |
| 05 | A590920 | Пружинная шайба | 4 |
| 07 | 3038877 | Канатный блок | 1 |
| 08 | 4037728 | Шариковый подшипник | 2 |
| 09 | 4338153 | Проставка | 2 |
| 11 | 7029254 | Направляющая каната | 1 |
| 12 | J901628 | Болт | 2 |
| 13 | J901635 | Болт | 2 |
| 14 | A590916 | Пружинная шайба | 4 |
| 15 | J950016 | Гайка | 2 |
| 16 | 4334949 | Ролик | 1 |
| 17 | 4334950 | Палец | 1 |
| 18 | A761001 | Шплинт | 2 |
| 22 | 4337983 | Палец | 1 |
| 23 | X4246 | Стопорная пластина | 1 |
| 24 | J901225 | Болт | 2 |
| 25 | A590912 | Пружинная шайба | 2 |
| 27 | 3020684 | Канатный блок | 1 |
| 28 | 4014636 | Шариковый подшипник | 2 |
| 29 | 4338159 | Проставка | 2 |
| 30 | 4338154 | Палец | 1 |
| 31 | A765036 | Шплинт | 4 |
| 32 | 4183180 | Палец | 1 |
| 35 | 4334962 | Палец | 1 |
| 36 | 4160936 | Проставка | 1 |
| 37 | X280071 | Стопорная пластина | 1 |
| 38 | J900814 | Болт | 2 |
| 39 | A590908 | Пружинная шайба | 2 |
| 41 | 4116567 | Палец | 1 |
| 42 | A768063 | Шплинт | 1 |
| 43 | 3070315 | Разъём канат | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
