Тормоз педаль (1) (третий барабан) — HITACHI CX500

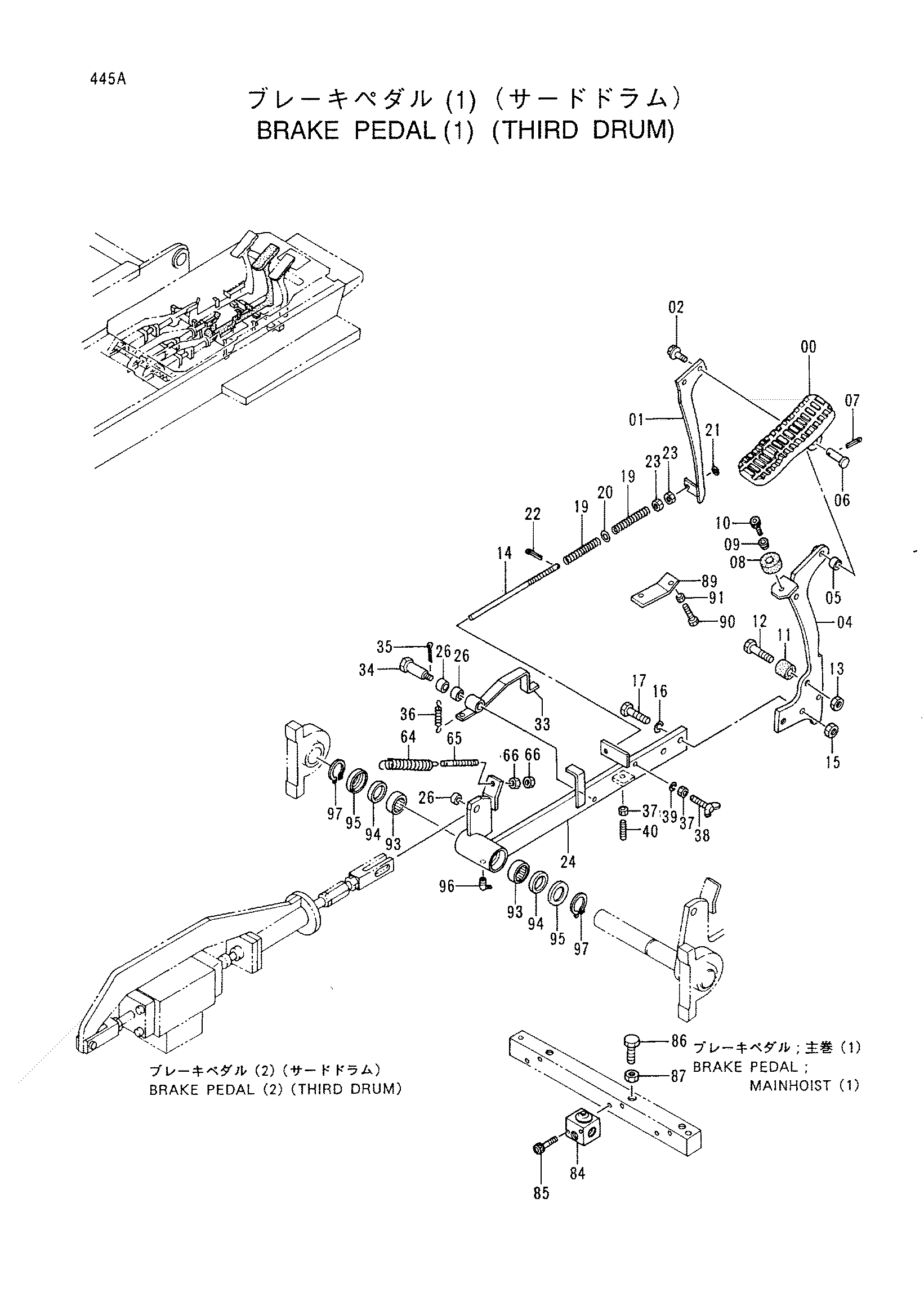

Заводская схема «Тормоз педаль (1) (третий барабан)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3065239 | Педаль тормоз | 1 |
| 01 | 8059931 | Рычаг блокировка | 1 |
| 02 | J011022 | Болт с шайбой | 2 |
| 04 | 8059888 | Рычаг | 1 |
| 05 | 4317791 | Втулка | 1 |
| 06 | 4316917 | Палец | 1 |
| 07 | A764020 | Шплинт | 1 |
| 08 | 4317574 | Резиновая подушка | 1 |
| 09 | 4317526 | Проставка | 1 |
| 10 | M340816 | Болт с внутренним шестигранником | 1 |
| 11 | 4317575 | Резиновая подушка | 1 |
| 12 | M211250 | Болт | 1 |
| 13 | J950012 | Гайка | 1 |
| 14 | 4348442 | Шток | 1 |
| 15 | J950014 | Гайка | 2 |
| 16 | A590914 | Пружинная шайба | 2 |
| 17 | J901440 | Болт | 2 |
| 19 | 41626 | Пружина | 2 |
| 20 | A590110 | Плоская шайба | 1 |
| 21 | A590106 | Плоская шайба | 1 |
| 22 | A761610 | Шплинт | 1 |
| 23 | J950010 | Гайка | 2 |
| 24 | 8060902 | Рычаг | 1 |
| 26 | 4316918 | Втулка | 3 |
| 33 | 9742913 | Рычаг | 1 |
| 34 | 4339011 | Болт | 1 |
| 35 | A763016 | Шплинт | 1 |
| 36 | 413431 | Пружина | 1 |
| 37 | M500807 | Гайка | 2 |
| 38 | M360840 | Болт винг | 1 |
| 39 | A590908 | Пружинная шайба | 1 |
| 40 | M000830 | Установочный винт | 1 |
| 64 | 446350 | Пружина растяжения | 1 |
| 65 | 4325086 | Шток | 1 |
| 66 | J950010 | Гайка | 2 |
| 84 | 4314475 | Пилотный клапан | 1 |
| 85 | M340650 | Болт с внутренним шестигранником | 2 |
| 86 | M261660 | Болт | 1 |
| 87 | J950016 | Гайка | 1 |
| 89 | 4339037 | Пластина | 1 |
| 90 | J900845 | Болт | 1 |
| 91 | M500807 | Гайка | 1 |
| 93 | 944503 | Игольчатый подшипник | 2 |
| 94 | 47469 | Уплотнение | 2 |
| 95 | 445076 | Крышка | 2 |
| 96 | J75581 | Пресс-маслёнка | 1 |
| 97 | 929231 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
