Тормоз блокировка (основной подъёмный механизм) — HITACHI CX500

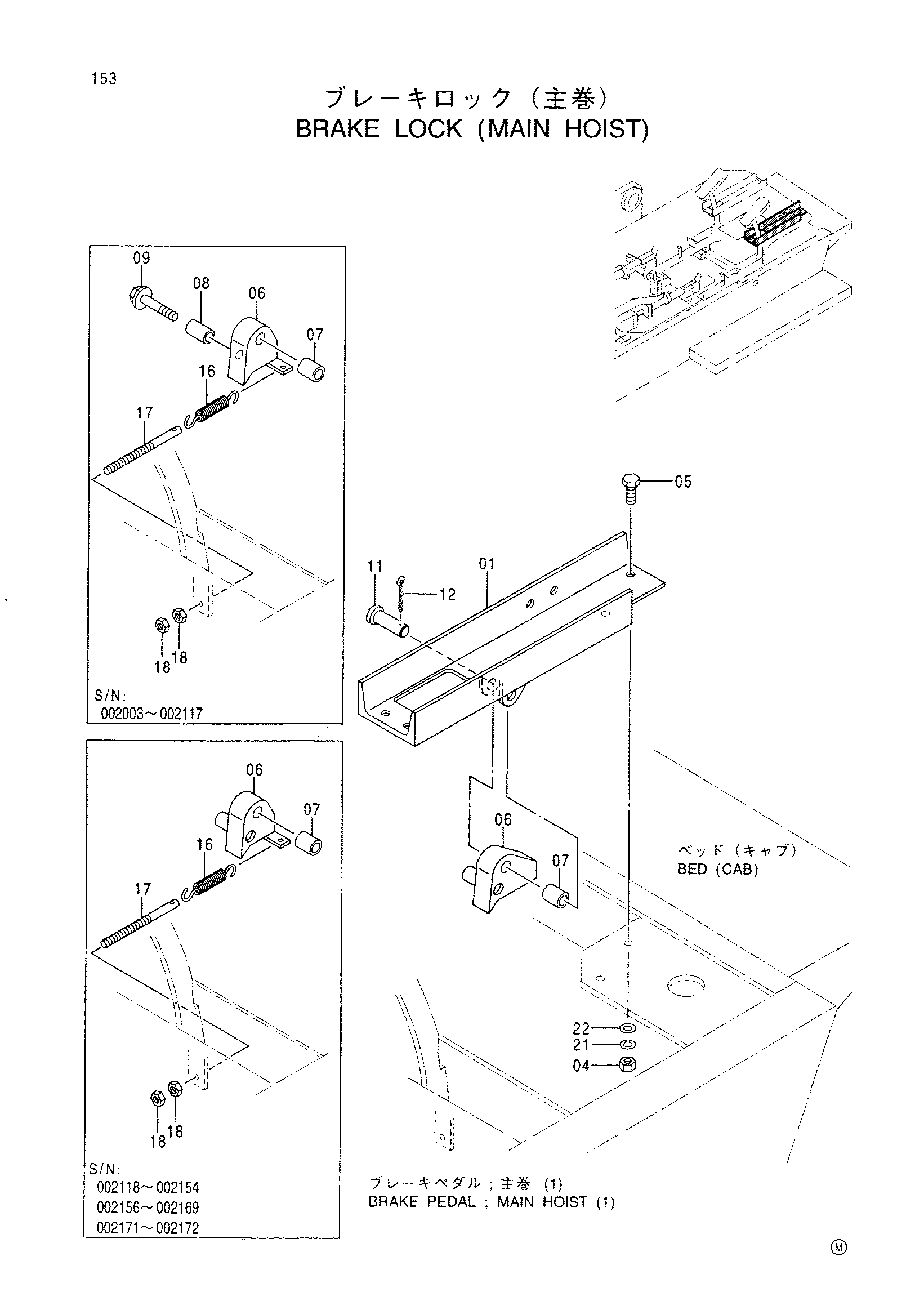

Заводская схема «Тормоз блокировка (основной подъёмный механизм)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060857 | Кронштейн | 1 |
| 04 | J950010 | Гайка | 4 |
| 05 | J901030 | Болт | 1 |
| 06 | 9743476 замена: 9747494 | Павл | 1 |
| 06 | 9747494 замена: 9748666 | Павл | 1 |
| 06 | 9747494 | Павл | 1 |
| 06 | 9747494 | Павл | 1 |
| 06 | 9748666 | Павл | 1 |
| 06 | 9748666 | Павл | 1 |
| 06 | 9748666 | Павл | 1 |
| 07 | 4318119 | Втулка | 1 |
| 08 | 4316745 | Проставка | 1 |
| 09 | J011045 | Болт с шайбой | 1 |
| 11 | 4317790 | Палец | 1 |
| 12 | A764025 | Шплинт | 1 |
| 16 | 415617 | Пружина растяжения | 1 |
| 16 | 415617 | Пружина растяжения | 1 |
| 16 | 415617 | Пружина растяжения | 1 |
| 17 | 4142253 | Шток | 1 |
| 17 | 4142253 | Шток | 1 |
| 17 | 4142253 | Шток | 1 |
| 18 | M500807 | Гайка | 2 |
| 18 | M500807 | Гайка | 2 |
| 18 | M500807 | Гайка | 2 |
| 21 | A590910 | Пружинная шайба | 1 |
| 22 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
