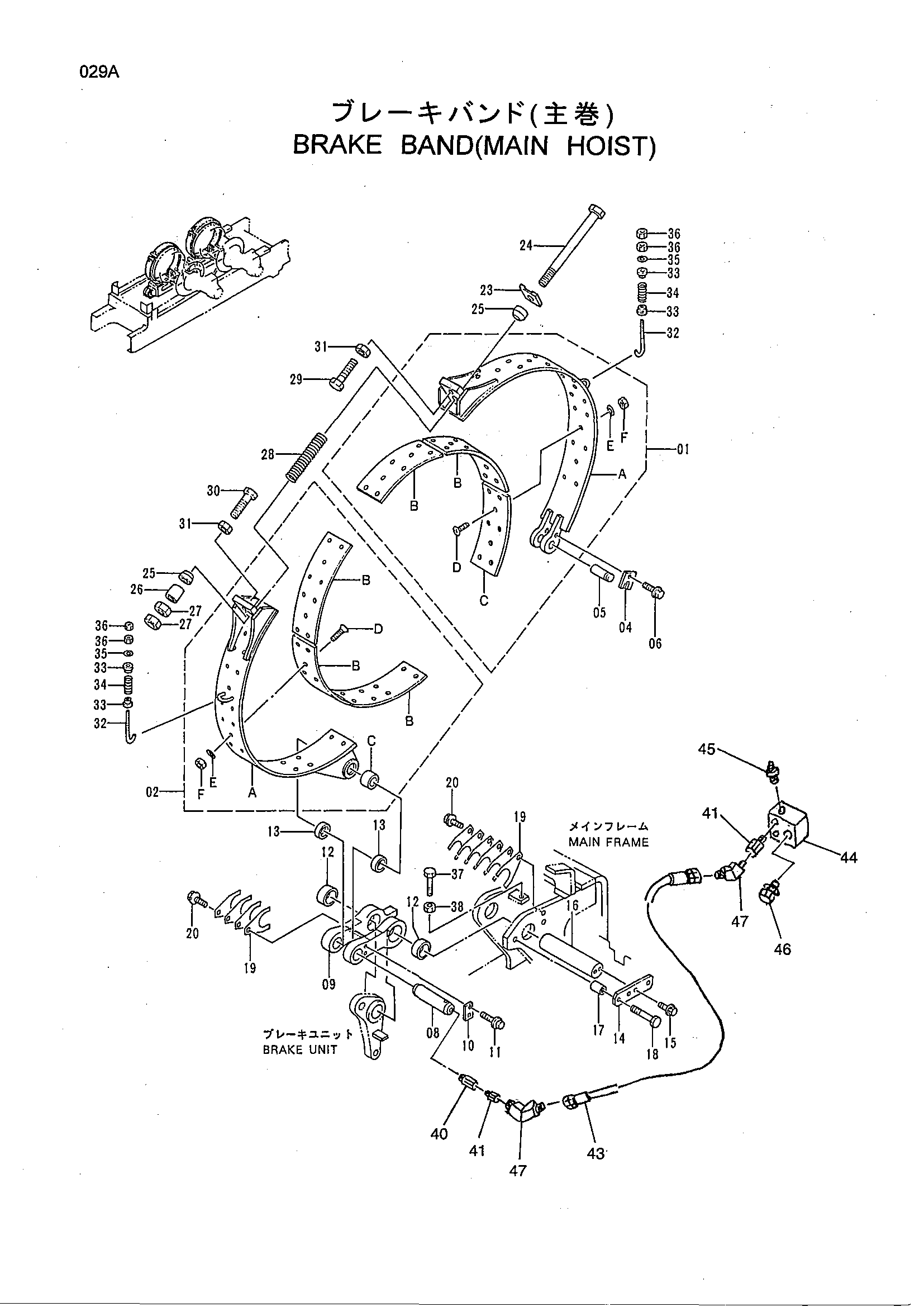

Тормоз лента (основной подъёмный механизм) — HITACHI CX500

Заводская схема «Тормоз лента (основной подъёмный механизм)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9134455	Лента ливе в сборе	1
01A	7028963	Лента ливе	1
01B	4353620	Накладка	2
01C	4353621	Накладка	1
01D	M480630	Винт	28
01E	A590906	Плоская шайба	28
01F	M500605	Гайка	28
02	9134456	Лента деад в сборе	1
02A	7028962	Лента деад	1
02B	4353620	Накладка	3
02C	4142235	Втулка	1
02D	M480630	Винт	28
02E	A590906	Плоская шайба	28
02F	M500605	Гайка	28
04	4339089	Пластина	1
05	4339091	Палец	1
06	J021225	Болт с шайбой	1
08	4445704	Палец	1
09	8059938	Тяга	1
10	4339088	Стопорная пластина	1
11	J021225	Болт с шайбой	2
12	4312541	Втулка	2
13	4294932	Проставка	2
14	4339053	Ограничитель	1
15	J011235	Болт с шайбой	2
16	4316080	Палец	1
17	4339115	Проставка	2
18	J011270	Болт с шайбой	2
19	4317777	Регулировочная шайба	6
20	J011240	Болт с шайбой	2
23	4345093	Шайба	1
24	4378875	Болт	1
25	4339082	Сиденье	2
26	4339080	Проставка	1
27	J953030	Гайка	2
28	4339092	Пружина	1
29	4024204	Болт	1
30	4024205	Болт	1
31	J953024	Гайка	2
32	4080919	Шток	2
33	411108	Седло пружины	4
34	4319988	Пружина	2
35	A590108	Плоская шайба	2
36	M500807	Гайка	4
37	M261680	Болт	1
38	J950016	Гайка	1
40	4241267	Переходник	1
41	4078859	Переходник	2
43	4019968	Шланг	1
44	4219720	Блок	1
45	J75481	Пресс-маслёнка	1
46	J011045	Болт с шайбой	1
47	94-1501	Угловой штуцер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
