Гидрораспределитель трубопроводы (2-6) — HITACHI CX500

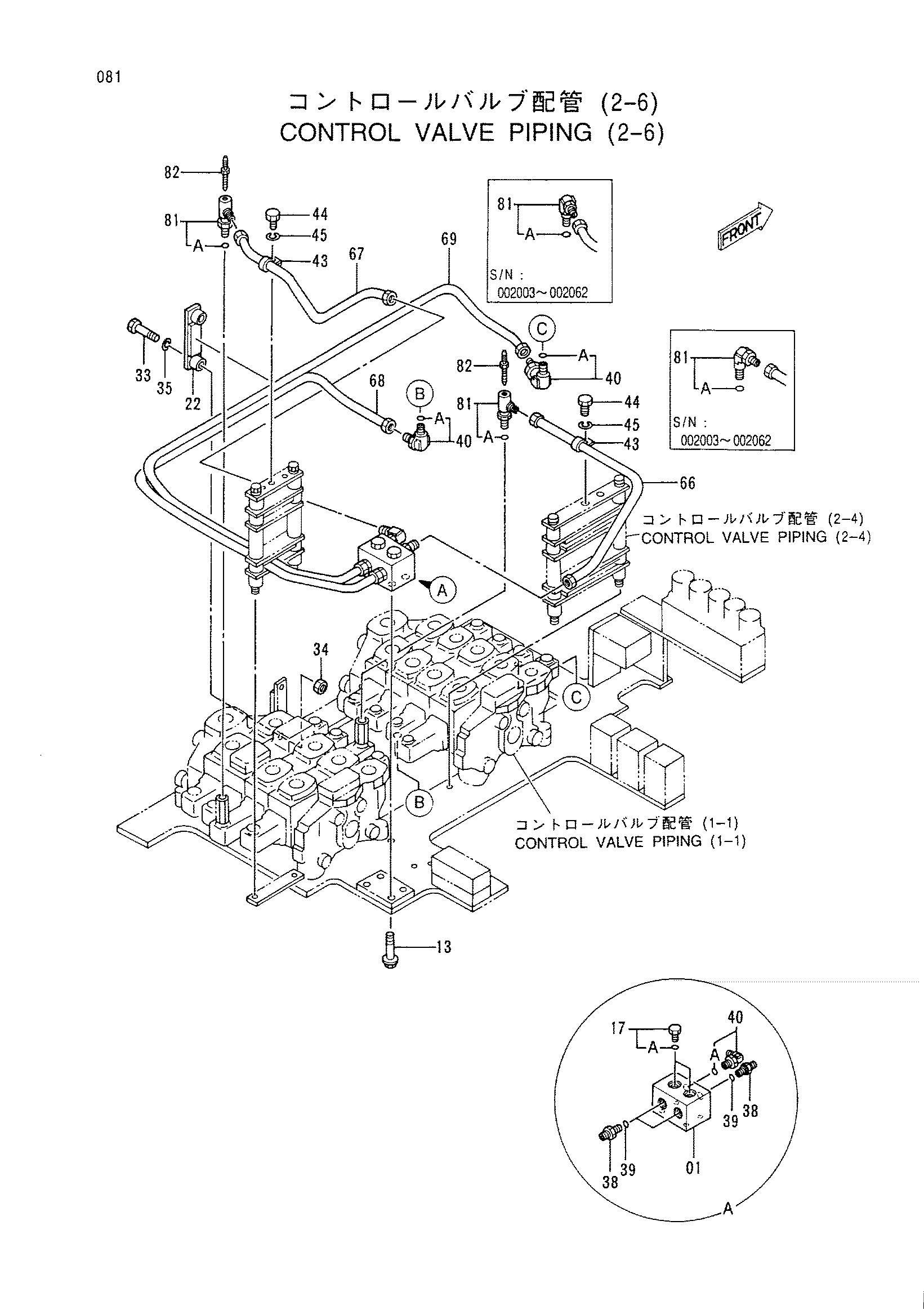

Заводская схема «Гидрораспределитель трубопроводы (2-6)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3064715 | Коллектор | 1 |
| 13 | J011035 | Болт с шайбой | 4 |
| 17 | 4093624 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9740681 | Хомут | 1 |
| 33 | J901045 | Болт | 2 |
| 34 | J950010 | Гайка | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 38 | 4317623 | Штуцер трубки | 3 |
| 39 | 964255 | Уплотнительное кольцо | 3 |
| 40 | 4317622 | Штуцер трубки | 3 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4000855 | Зажим трубка | 2 |
| 44 | J900612 | Болт | 2 |
| 45 | A590906 | Пружинная шайба | 2 |
| 66 | 3071039 | Трубка | 1 |
| 67 | 3071040 | Трубка | 1 |
| 68 | 3064734 | Трубка | 1 |
| 69 | 3064735 | Трубка | 1 |
| 81 | 4317622 | Штуцер трубки | 2 |
| 81 | 4350029 | Штуцер трубки | 2 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 82 | 4346128 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
