Электрооборудование (2) — HITACHI CX500

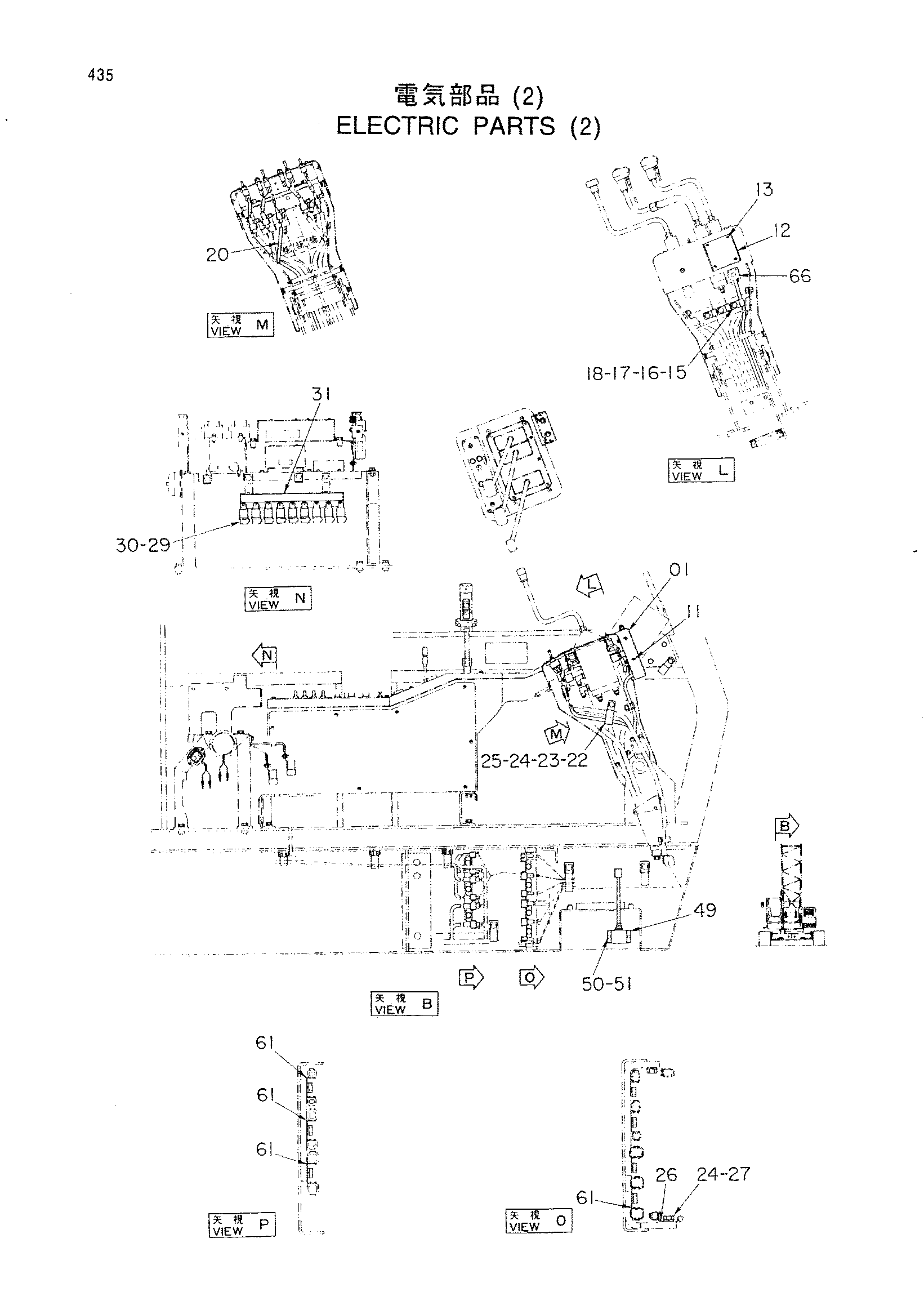

Заводская схема «Электрооборудование (2)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8061160 | Фонарь | 1 |
| 11 | J650510 | Винт | 4 |
| 12 | 4341953 | Кронштейн | 1 |
| 13 | J450614 | Винт с шайбой | 4 |
| 15 | 4190261 | Зажим | 1 |
| 16 | J901020 | Болт | 1 |
| 17 | J950010 | Гайка | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 20 | 7030098 | Жгут проводов | 1 |
| 22 | 4259817 | Зажим | 1 |
| 23 | J901020 | Болт | 1 |
| 24 | A590910 | Пружинная шайба | 2 |
| 25 | J950010 | Гайка | 1 |
| 26 | 4257159 | Кронштейн | 1 |
| 27 | J901016 | Болт | 1 |
| 29 | 4251588 | Реле | 6 |
| 30 | J450616 | Винт с шайбой | 6 |
| 31 | 3068443 | Информационная табличка | 1 |
| 49 | 4277172 | Короб реле | 1 |
| 50 | J900610 | Болт | 2 |
| 51 | A590906 | Пружинная шайба | 2 |
| 61 | 4336875 | Кронштейн | 4 |
| 66 | 4207698 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
