Верхний стрела (2) — HITACHI CX500

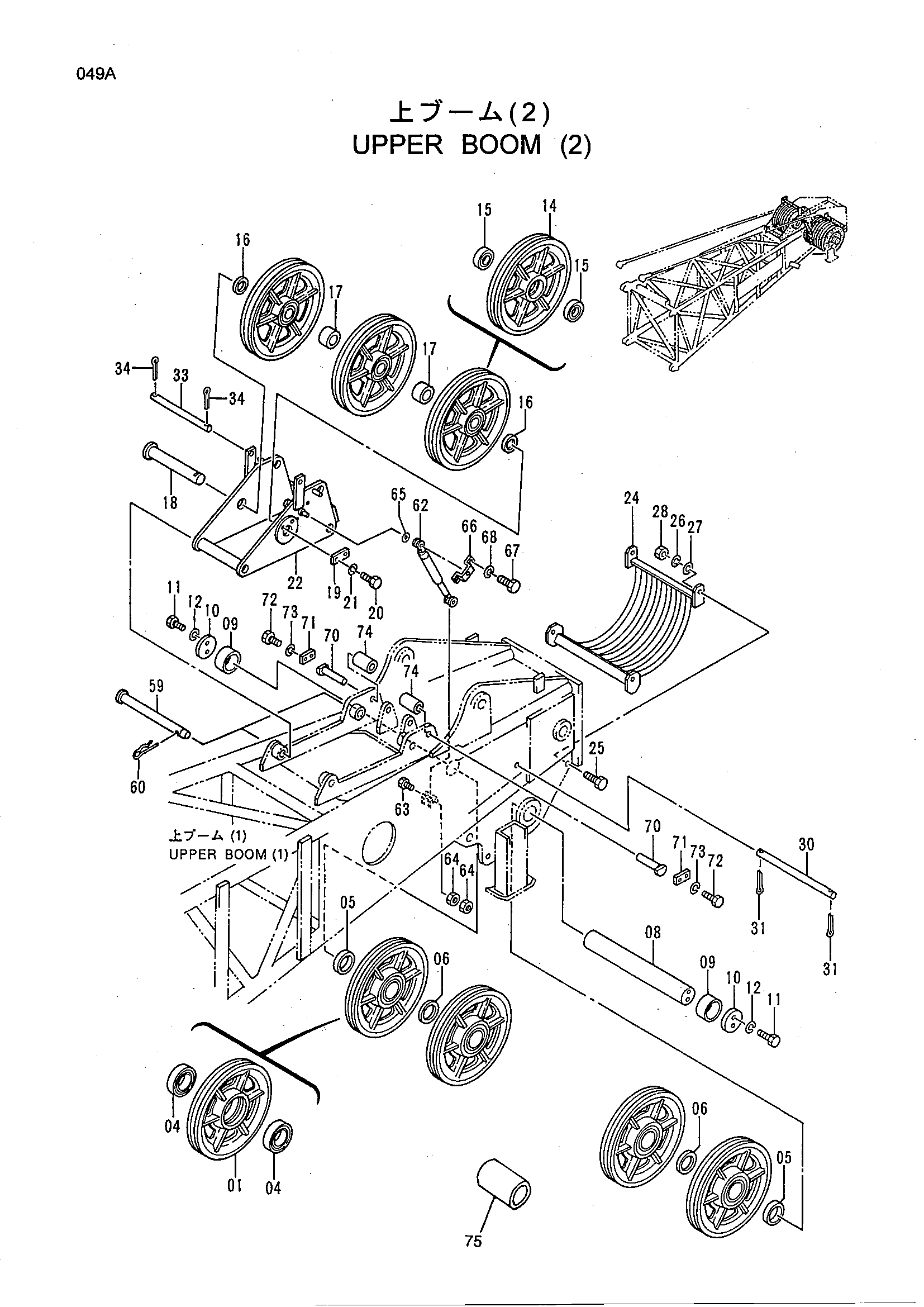

Заводская схема «Верхний стрела (2)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3038877	Канатный блок	4
04	4037728	Шариковый подшипник	8
05	4312528	Проставка	2
06	4312529	Проставка	2
08	3063276	Мост	1
09	4312530	Проставка	2
10	431768	Фиксатор	2
11	J901635	Болт	4
12	A590916	Пружинная шайба	4
14	3020684	Канатный блок	3
15	4014636	Шариковый подшипник	6
16	4015297	Проставка	2
17	4350947	Проставка	2
18	4350906	Мост	1
19	X4246	Стопорная пластина	1
20	J901225	Болт	2
21	A590912	Пружинная шайба	2
22	8062614	Кронштейн	1
24	7027161	Направляющая каната	1
25	J932050	Болт	4
27	A590120	Плоская шайба	4
28	M660020	U-образная гайка	4
30	4312531	Палец	1
31	A768050	Шплинт	2
33	4358564	Палец	1
34	A765040	Шплинт	2
59	4351064	Палец	2
60	414322	Стопорный палец	2
62	4354274	Гидроцилиндр	2
63	J900845	Болт	2
64	M500807	Гайка	4
65	A590108	Плоская шайба	2
66	4351072	Кронштейн	2
67	J900620	Болт	4
68	A590906	Пружинная шайба	4
70	4351339	Палец	2
71	X280071	Стопорная пластина	2
72	J900816	Болт	4
73	A590908	Пружинная шайба	4
74	4351362	Ролик	2
75	4339938	Проставка	1

Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
