Таглине трубопроводы (1) — HITACHI CX500

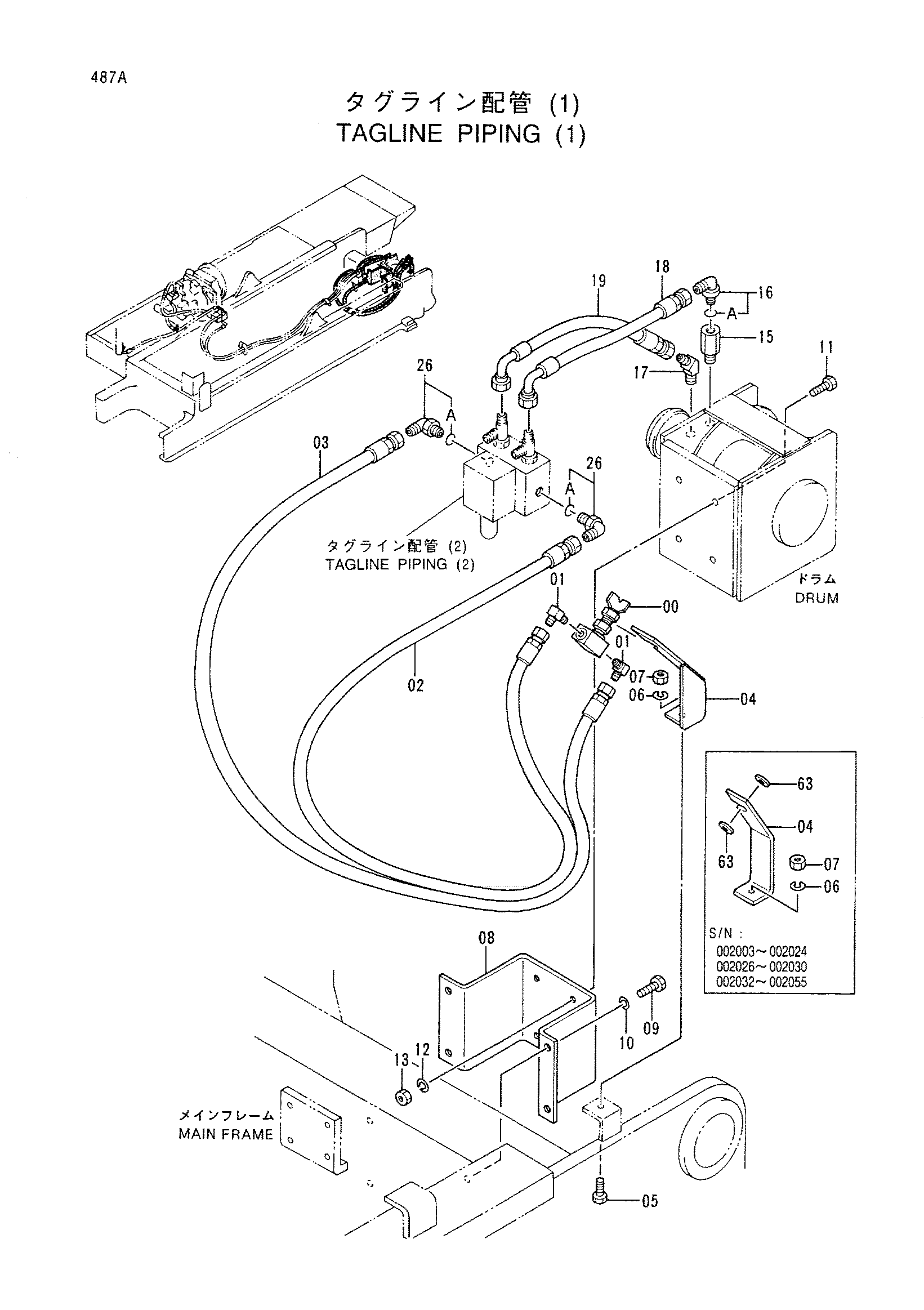

Заводская схема «Таглине трубопроводы (1)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4220805 | Запорный клапан | 1 |
| 00 | 4220805 | Запорный клапан | 1 |
| 00 | 4220805 | Запорный клапан | 1 |
| 00 | 4023814 | Запорный клапан | 1 |
| 00 | 4023814 | Запорный клапан | 1 |
| 00 | 4023814 | Запорный клапан | 1 |
| 01 | 4154657 | Угловой штуцер | 2 |
| 01 | 4154657 | Угловой штуцер | 2 |
| 01 | 4154657 | Угловой штуцер | 2 |
| 01 | 4154658 | Угловой штуцер | 2 |
| 01 | 4154658 | Угловой штуцер | 2 |
| 01 | 4154658 | Угловой штуцер | 2 |
| 02 | 4218441 | Шланг | 1 |
| 02 | 4218441 | Шланг | 1 |
| 02 | 4218441 | Шланг | 1 |
| 02 | 4349413 | Шланг | 1 |
| 02 | 4349413 | Шланг | 1 |
| 02 | 4349413 | Шланг | 1 |
| 03 | 4343810 | Шланг | 1 |
| 03 | 4343810 | Шланг | 1 |
| 03 | 4343810 | Шланг | 1 |
| 03 | 4348289 | Шланг | 1 |
| 03 | 4348289 | Шланг | 1 |
| 03 | 4348289 | Шланг | 1 |
| 04 | 4343741 | Кронштейн | 1 |
| 04 | 4343741 | Кронштейн | 1 |
| 04 | 4343741 | Кронштейн | 1 |
| 04 | 9744374 | Кронштейн | 1 |
| 04 | 9744374 | Кронштейн | 1 |
| 04 | 9744374 | Кронштейн | 1 |
| 05 | J901025 | Болт | 1 |
| 06 | A590910 | Пружинная шайба | 1 |
| 07 | J950010 | Гайка | 1 |
| 08 | 4332985 | Кронштейн | 1 |
| 09 | J901630 | Болт | 4 |
| 10 | A590916 | Пружинная шайба | 4 |
| 11 | J901250 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | J950012 | Гайка | 4 |
| 15 | 4334716 | Переходник | 1 |
| 16 | 4154672 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4182658 | Угловой штуцер | 1 |
| 18 | 4313420 | Шланг | 1 |
| 19 | 4316010 | Шланг | 1 |
| 26 | 4200471 | Угловой штуцер | 2 |
| 26 | 4200471 | Угловой штуцер | 2 |
| 26 | 4200471 | Угловой штуцер | 2 |
| 26 | 4154672 | Угловой штуцер | 2 |
| 26 | 4154672 | Угловой штуцер | 2 |
| 26 | 4154672 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | A590120 | Плоская шайба | 2 |
| 63 | A590120 | Плоская шайба | 2 |
| 63 | A590120 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
