Таглине трубопроводы (2) — HITACHI CX500

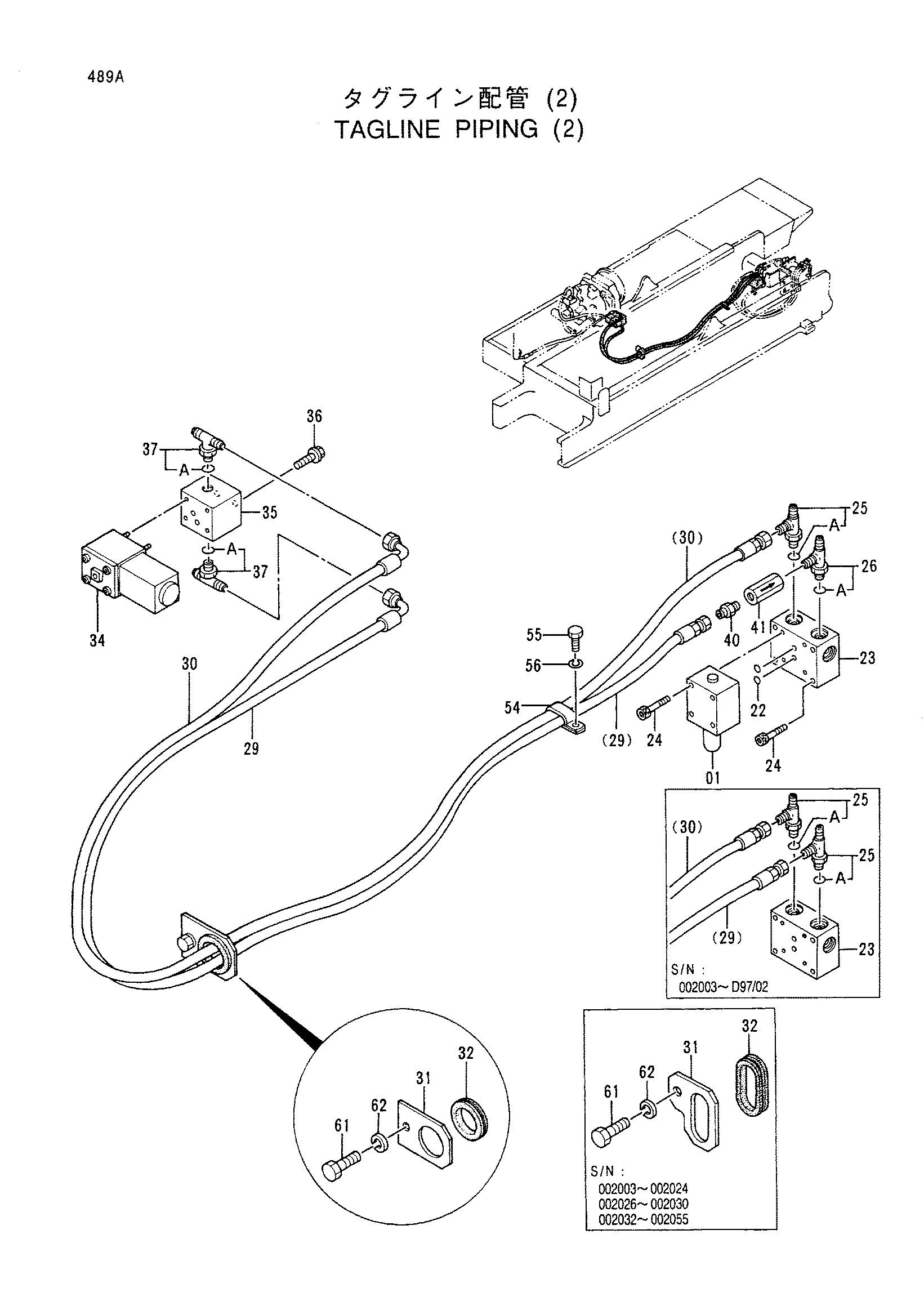

Заводская схема «Таглине трубопроводы (2)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4146469	Предохранительный клапан	1
22	4509180	Уплотнительное кольцо	2
23	3070572	Коллектор	1
24	M340871	Болт с внутренним шестигранником	8
25	4217343	Тройник	2
25	4217343	Тройник	1
25A	4506418	Уплотнительное кольцо	1
26	4393831	Тройник	1
26A	4506418	Уплотнительное кольцо	1
29	4334626	Шланг	1
29	4334626	Шланг	1
29	4334626	Шланг	1
29	4313451	Шланг	1
29	4313451	Шланг	1
29	4313451	Шланг	1
30	4334627	Шланг	1
30	4334627	Шланг	1
30	4334627	Шланг	1
30	4349415	Шланг	1
30	4349415	Шланг	1
30	4349415	Шланг	1
31	4333065 замена: 4349346	Пластина	1
31	4333065 замена: 4087462	Пластина	1
31	4333065	Пластина	1
31	4349346	Пластина	1
31	4349346	Пластина	1
31	4349346	Пластина	1
32	4213559	Резиновая втулка	1
32	4213559	Резиновая втулка	1
32	4213559	Резиновая втулка	1
32	4087462	Резиновая втулка	1
32	4087462	Резиновая втулка	1
32	4087462	Резиновая втулка	1
34	4361100	Электромагнитный клапан	1
35	3070573	Коллектор	1
36	J011230	Болт с шайбой	2
37	4221224	Тройник	2
37A	4506418	Уплотнительное кольцо	1
40	4221287	Адаптер	1
41	4163092	Обратный клапан	1
54	4190266	Зажим	1
55	J901014	Болт	1
56	A590910	Пружинная шайба	1
61	J912055	Болт	1
62	A590920	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
