Гусёк стрелы ропес — HITACHI CX500

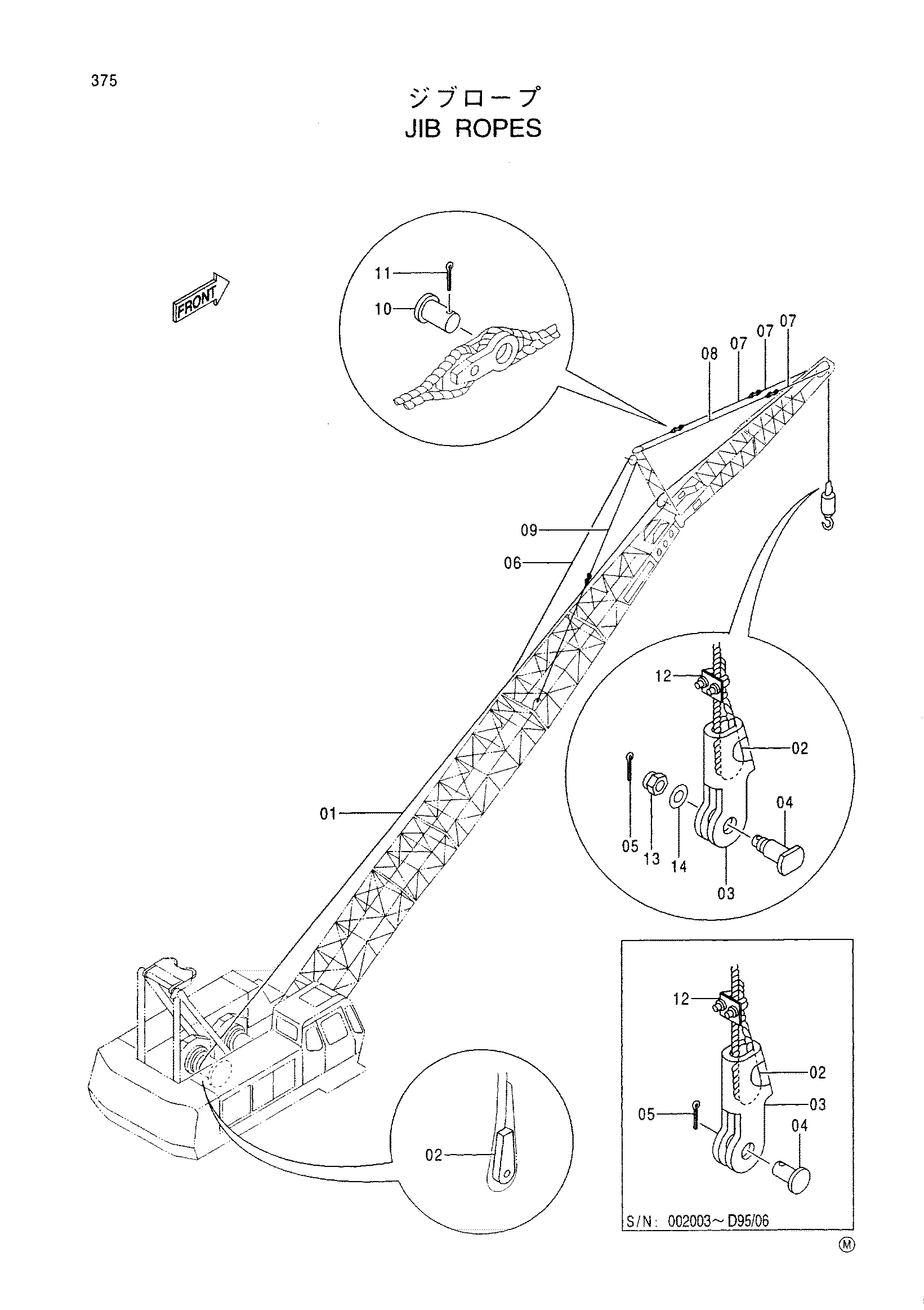

Заводская схема «Гусёк стрелы ропес» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4195324 | Канат провод 120M | 1 |
| 02 | 4340392 | Ведге | 2 |
| 03 | 3070315 | Разъём канат | 1 |
| 04 | 4116567 замена: 4360239 | Палец | 1 |
| 04 | 4116567 замена: A766063 | Палец | 1 |
| 04 | 4116567 замена: 4137247 | Палец | 1 |
| 04 | 4116567 замена: 4114408 | Палец | 1 |
| 04 | 4360239 | Палец | 1 |
| 05 | A768063 | Шплинт | 1 |
| 05 | A766063 | Шплинт | 1 |
| 06 | 8040741 | Канат подвесной A | 1 |
| 07 | 8059100 | Канат подвесной B | 3 |
| 08 | 8059116 | Канат подвесной C | 1 |
| 09 | 8047028 | Канат подвесной D | 1 |
| 10 | 447955 | Палец | 8 |
| 11 | A768063 | Шплинт | 8 |
| 12 | 94-2907 | Зажим канат | 1 |
| 13 | 4137247 | Корончатая гайка | 1 |
| 14 | 4114408 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
