Гидроцилиндр — HITACHI CX500

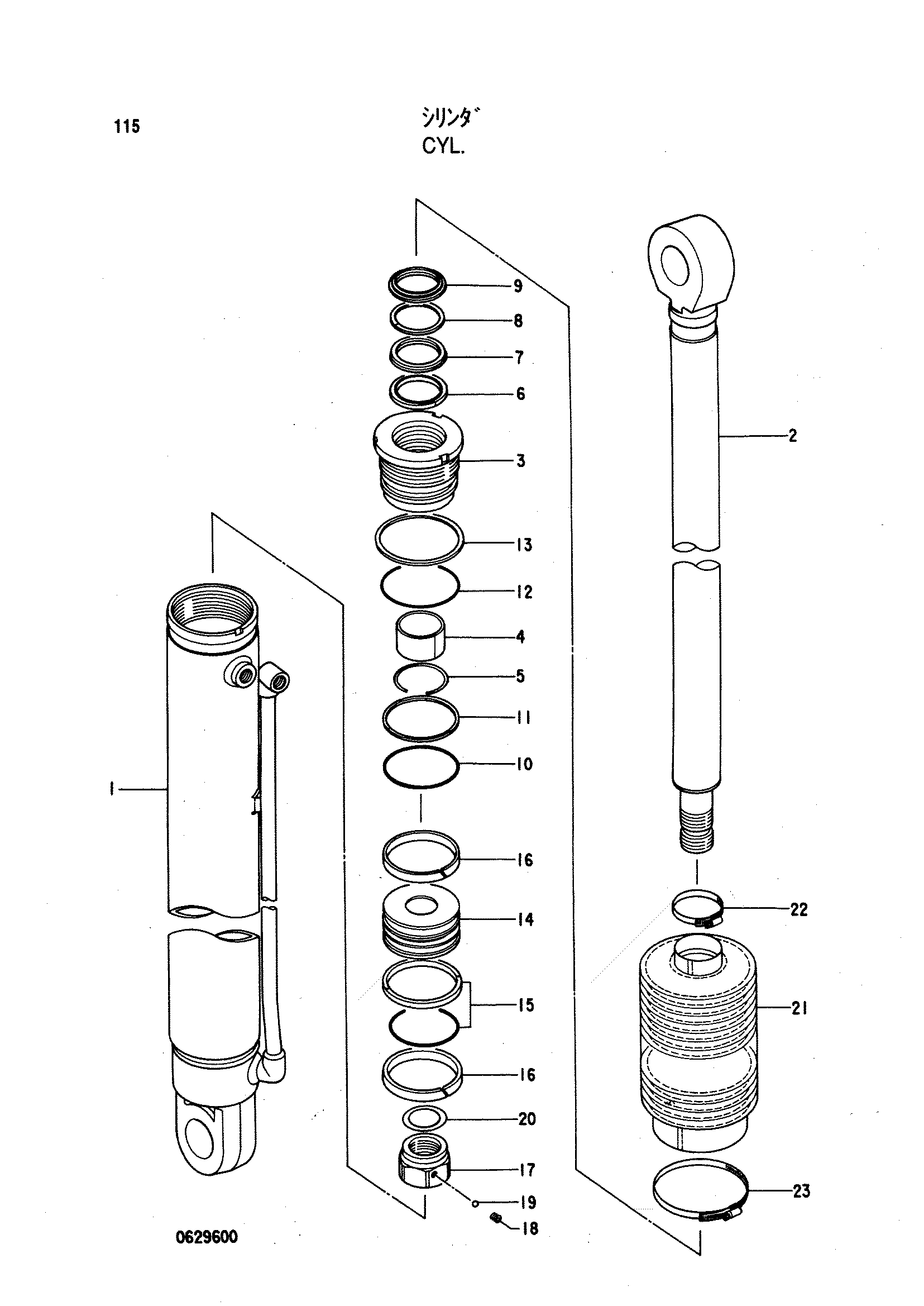

Заводская схема «Гидроцилиндр» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4316490 | Гидроцилиндр | 1 | |
| 1 | 0629601 | Труба гидроцилиндра | 1 |
| 2 | 0629602 | Шток поршня | 1 |
| 3 | 0271203 | Головка гидроцилиндра | 1 |
| 4 | 988681 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0225613 | Уплотнительное кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0162402 | Грязесъёмное кольцо | 1 |
| 10 | 4510879 | Уплотнительное кольцо | 1 |
| 11 | 4513525 | Опорное кольцо | 1 |
| 12 | 4095999 | Уплотнительное кольцо | 1 |
| 13 | 0178713 | Стопорная шайба | 1 |
| 14 | 0629603 | Поршень | 1 |
| 15 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 16 | 0240916 | Кольцо | 2 |
| 17 | 0310611 | Гайка | 1 |
| 18 | 0310612 | Установочный винт | 1 |
| 19 | 0111818 | Стальной шарик | 1 |
| 20 | 0333008 | Регулировочная шайба | 1 |
| 21 | 0629604 | Защитный чехол | 1 |
| 22 | 0216207 | Лента | 1 |
| 23 | 0216208 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
