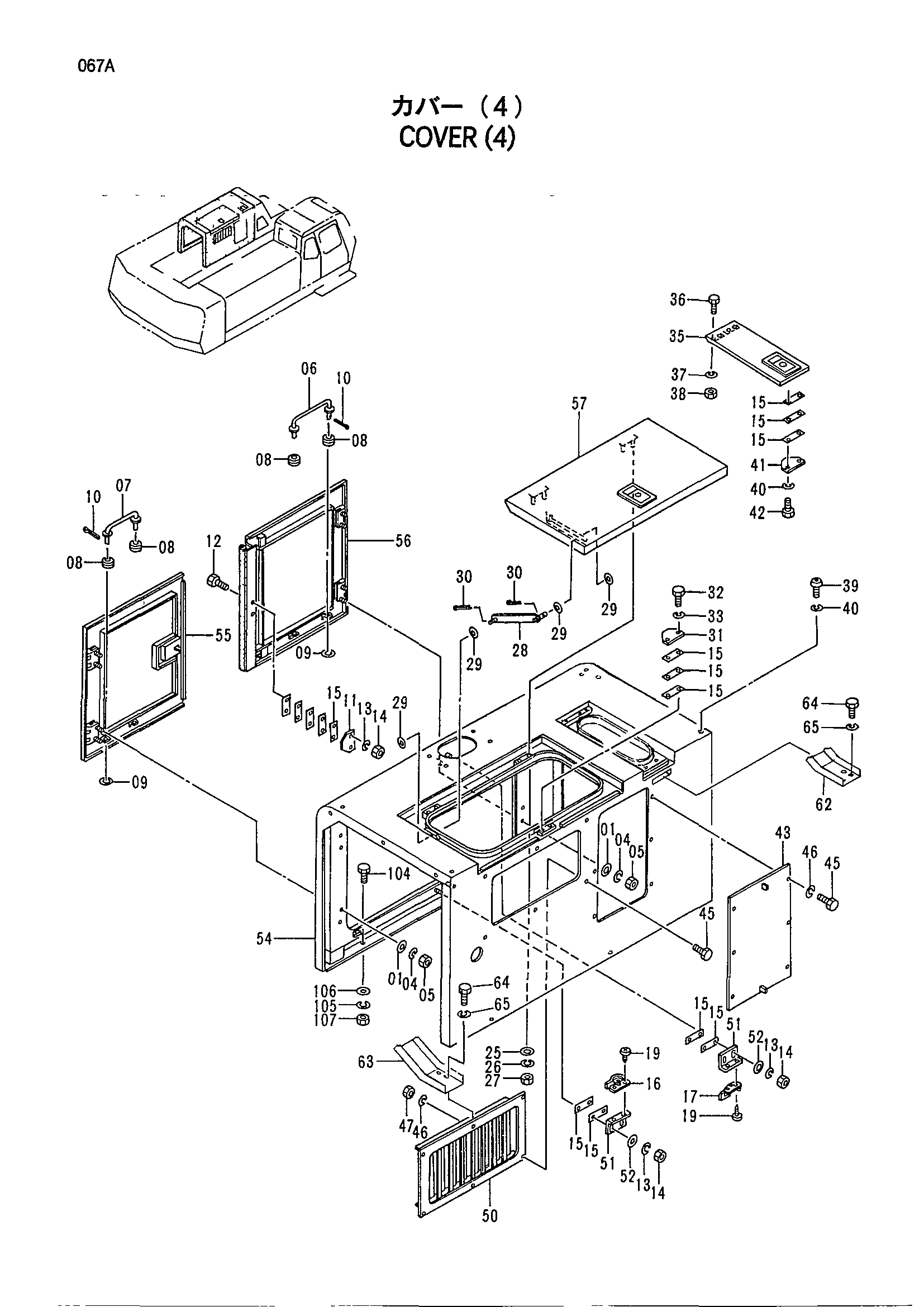

Облицовка (4) — HITACHI CX500

Заводская схема «Облицовка (4)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A590110	Плоская шайба	8
04	A590910	Пружинная шайба	8
05	J950010	Гайка	8
06	9742293	Стойка	1
07	9742292	Стойка	1
08	4330808	Резиновая втулка	4
09	A590108	Плоская шайба	2
10	A762013	Шплинт	2
11	4330979	Замок	1
12	J901028	Болт	2
13	A590910	Пружинная шайба	6
14	J950010	Гайка	6
15	4330984	Регулировочная шайба 1.0	15
16	4346579	Блокировка(правый)	1
17	4346580	Блокировка(левый)	1
19	J680412	Винт с шайбой	4
25	A590110	Плоская шайба	4
26	A590910	Пружинная шайба	4
27	J950010	Гайка	4
28	9742291	Стойка	1
29	A590112	Плоская шайба	4
30	A762018	Шплинт	2
31	4330980	Замок	1
32	J901016	Болт	2
33	A590910	Пружинная шайба	2
35	8070078	Рооф	1
36	J900630	Болт	4
37	A590906	Пружинная шайба	4
38	M500605	Гайка	4
39	4330985	Болт	9
40	A590910	Пружинная шайба	11
41	4330980	Замок	1
42	J901025	Болт	2
43	9742294	Крышка	1
45	J901020	Болт	12
46	A590910	Пружинная шайба	12
47	J950010	Гайка	6
50	7029743	Лоувер	1
51	4346147	Кронштейн	2
52	J217083	Шайба	4
54	5005651	Крышка	1
55	7033674	Дверь	1
56	7033669	Дверь	1
57	7031921	Рооф	1
62	4391495	Крышка	1
63	3071753	Крышка	1
64	J900614	Болт	8
65	A590906	Пружинная шайба	8
104	J901228	Болт	4
105	A590912	Пружинная шайба	4
106	A590112	Плоская шайба	4
107	J950012	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
