Крышка (1) — HITACHI CX500

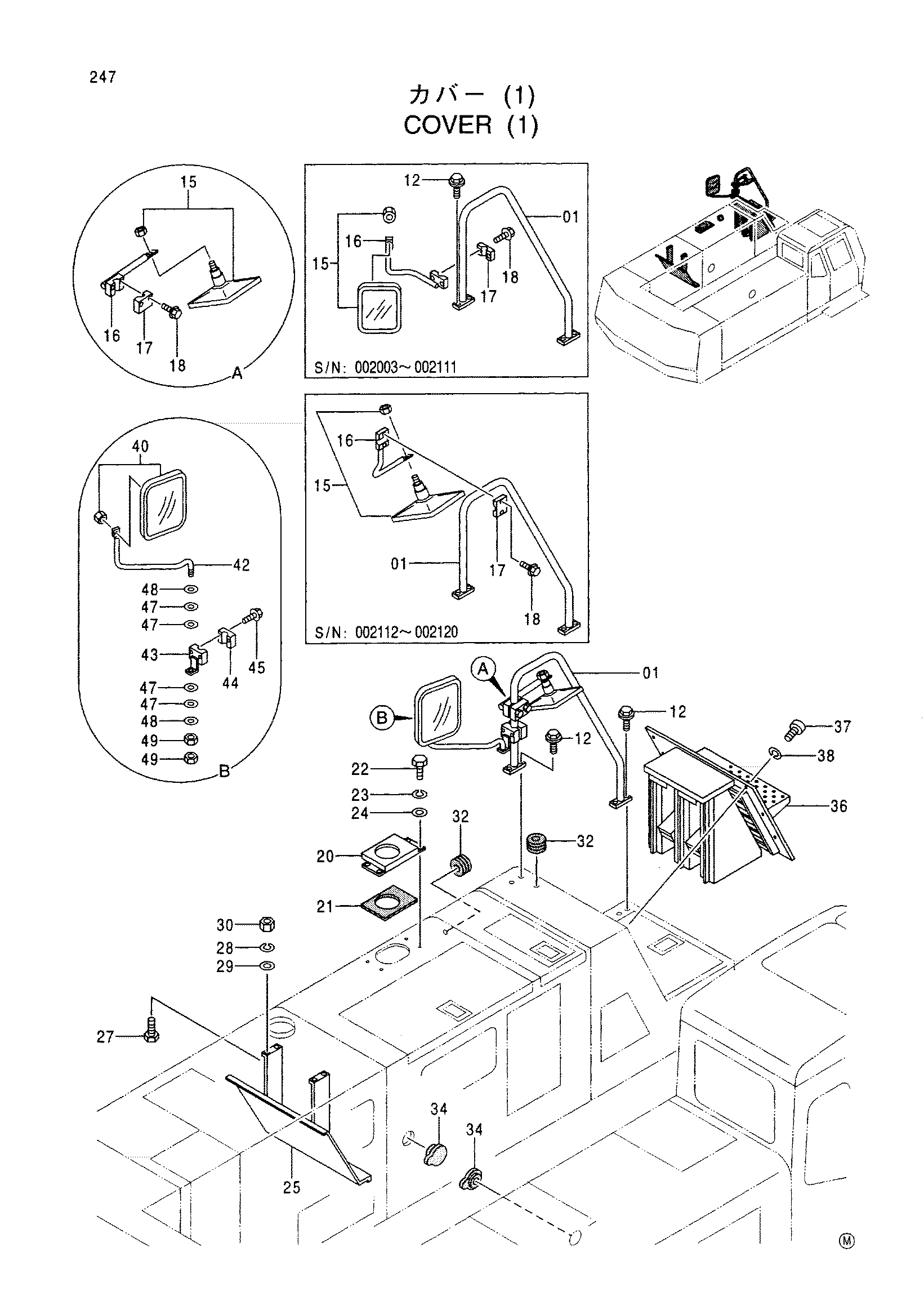

Заводская схема «Крышка (1)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8061065 | Поручень | 1 |
| 12 | J011025 | Болт с шайбой | 4 |
| 15 | 4331348 | Зеркало | 1 |
| 16 | 8058812 замена: 9747820 | Стойка | 1 |
| 16 | 9747820 | Стойка | 1 |
| 17 | 4201441 | Хомут | 1 |
| 18 | J010845 | Болт с шайбой | 2 |
| 20 | 3068300 | Крышка | 1 |
| 21 | 4331349 | Резиновая прокладка | 1 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 25 | 8061290 | Защитный кожух | 1 |
| 27 | J901025 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | J950010 | Гайка | 4 |
| 32 | 4161289 | Резиновая втулка | 2 |
| 34 | 3058180 | Резиновая втулка | 2 |
| 36 | 6014648 | Воздуховод | 1 |
| 37 | 4330985 | Болт | 12 |
| 38 | A590910 | Пружинная шайба | 12 |
| 40 | 4331348 | Зеркало | 1 |
| 42 | 3075181 | Стойка | 1 |
| 43 | 9746220 | Кронштейн | 1 |
| 44 | 4201441 | Хомут | 1 |
| 45 | J010845 | Болт с шайбой | 2 |
| 47 | 4172172 | Тарельчатая пружина | 4 |
| 48 | A590112 | Плоская шайба | 2 |
| 49 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
