Поворот рычаг — HITACHI CX500

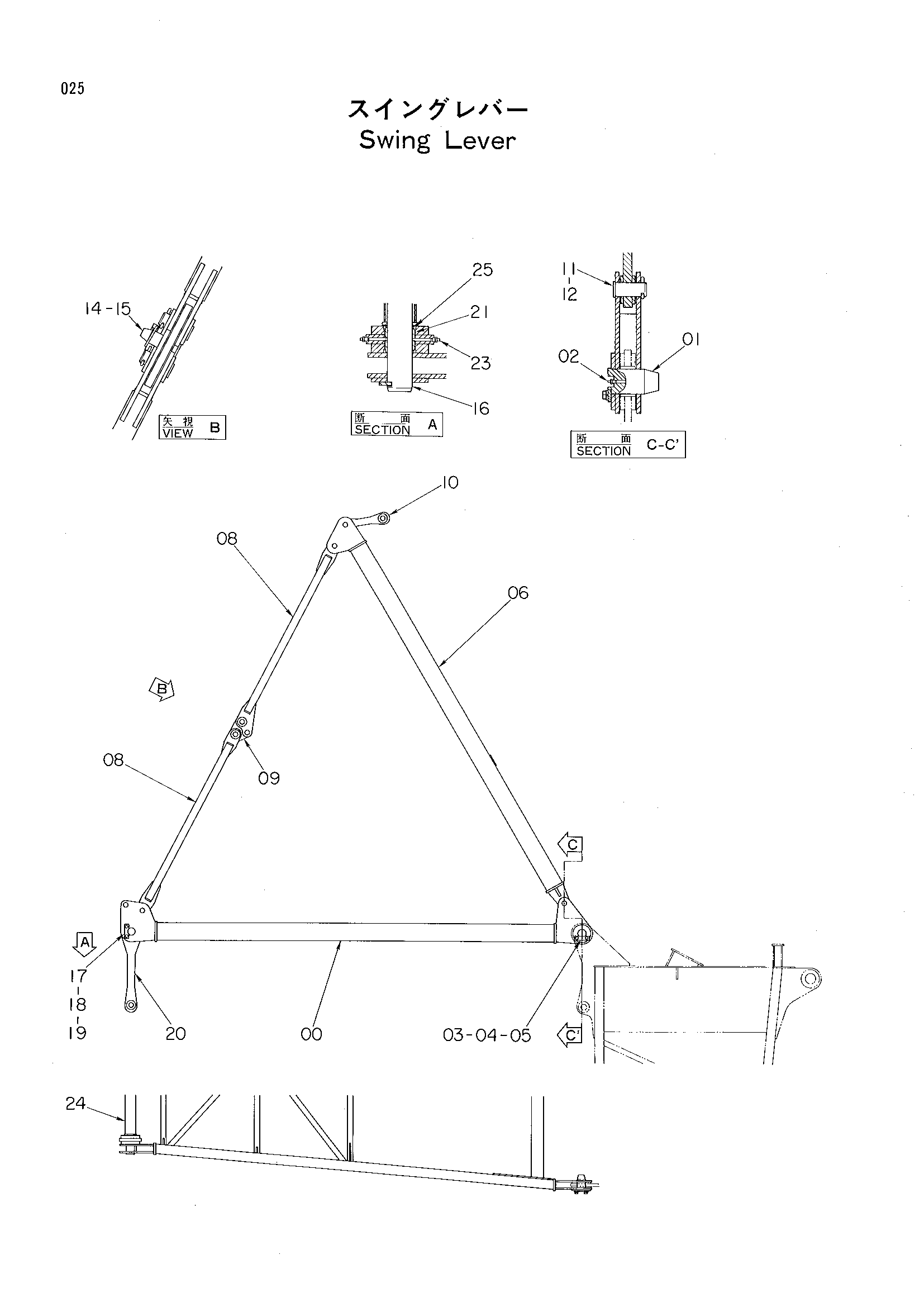

Заводская схема «Поворот рычаг» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9131062 | Поворот рычаг в сборе | 1 | |
| 00 | 7028845 | Рычаг | 1 |
| 01 | 4160938 | Палец | 2 |
| 02 | J75481 | Пресс-маслёнка | 2 |
| 03 | X4247 | Стопорная пластина | 2 |
| 04 | J901635 | Болт | 4 |
| 05 | A590916 | Пружинная шайба | 4 |
| 06 | 7029454 | Рычаг | 1 |
| 08 | 7028854 | Стойка | 4 |
| 09 | 4163339 | Тяга | 2 |
| 10 | 9720911 | Тяга | 2 |
| 11 | 4163337 | Палец | 12 |
| 12 | A768063 | Шплинт | 12 |
| 14 | 9700006 | Палец кольцо | 2 |
| 15 | 4272403 | Палец | 2 |
| 16 | 4163336 | Мост | 1 |
| 17 | X4247 | Стопорная пластина | 1 |
| 18 | J901635 | Болт | 2 |
| 19 | A590916 | Пружинная шайба | 2 |
| 20 | 8059739 | Тяга | 2 |
| 21 | 4169928 | Втулка | 4 |
| 23 | J75481 | Пресс-маслёнка | 4 |
| 24 | 9722134 | Проставка | 1 |
| 25 | M450408 | Установочный винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
