Лестница — HITACHI CX500

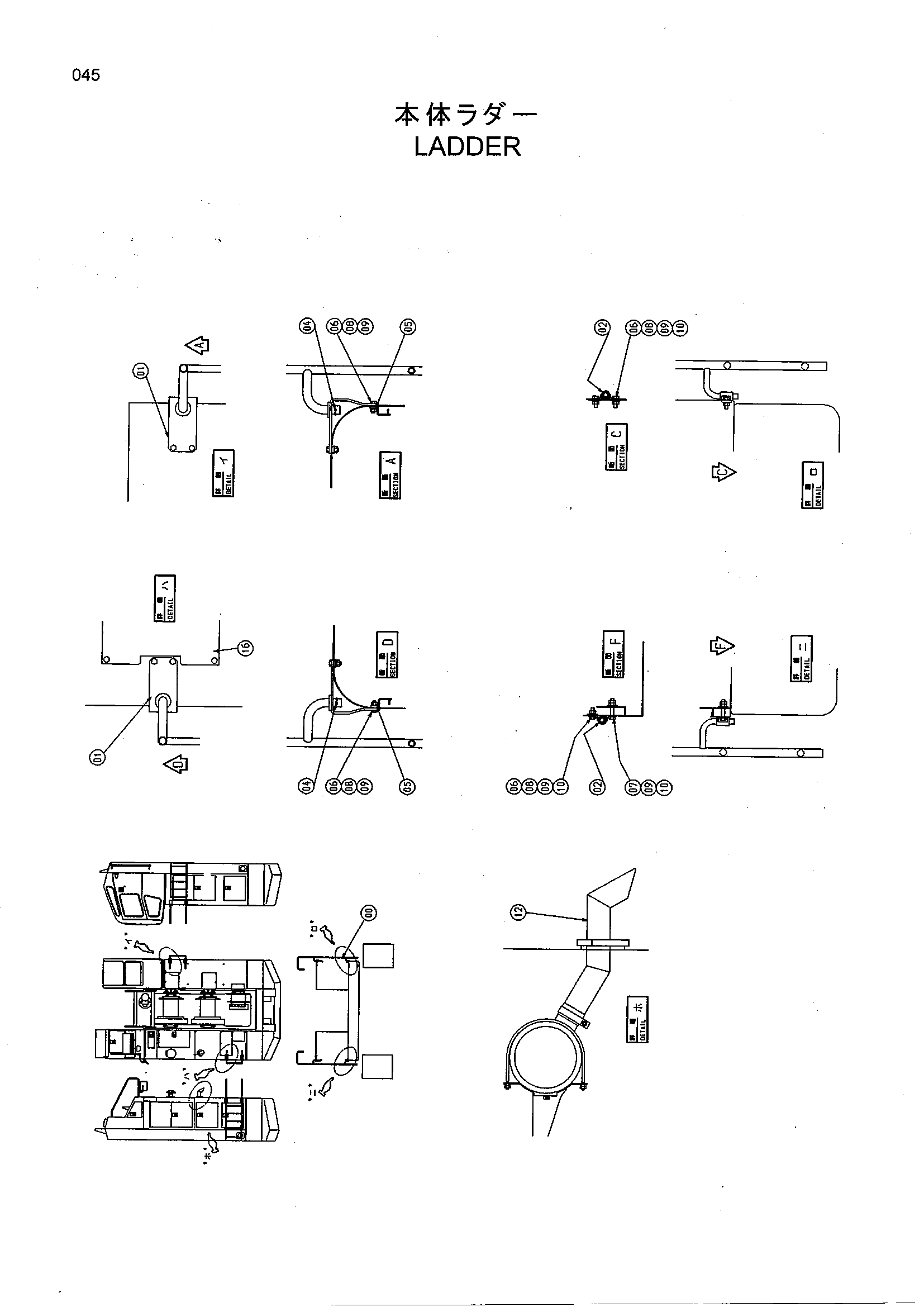

Заводская схема «Лестница» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8061761	Лестница	2
01	4347685	Кронштейн	4
02	9744263	Кронштейн	4
04	487041	Стопорный палец	4
05	4347696	Сиденье	8
06	J901030	Болт	23
07	J901060	Болт	1
08	A590910	Пружинная шайба	23
09	J950010	Гайка	25
10	J217083	Шайба	8
12	8059384	Трубка	1
14	8060031	Трубка	1
16	4350348	Крышка	1
18	4339142	Крышка	1

Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
