Поворот рычаг (1) — HITACHI CX500

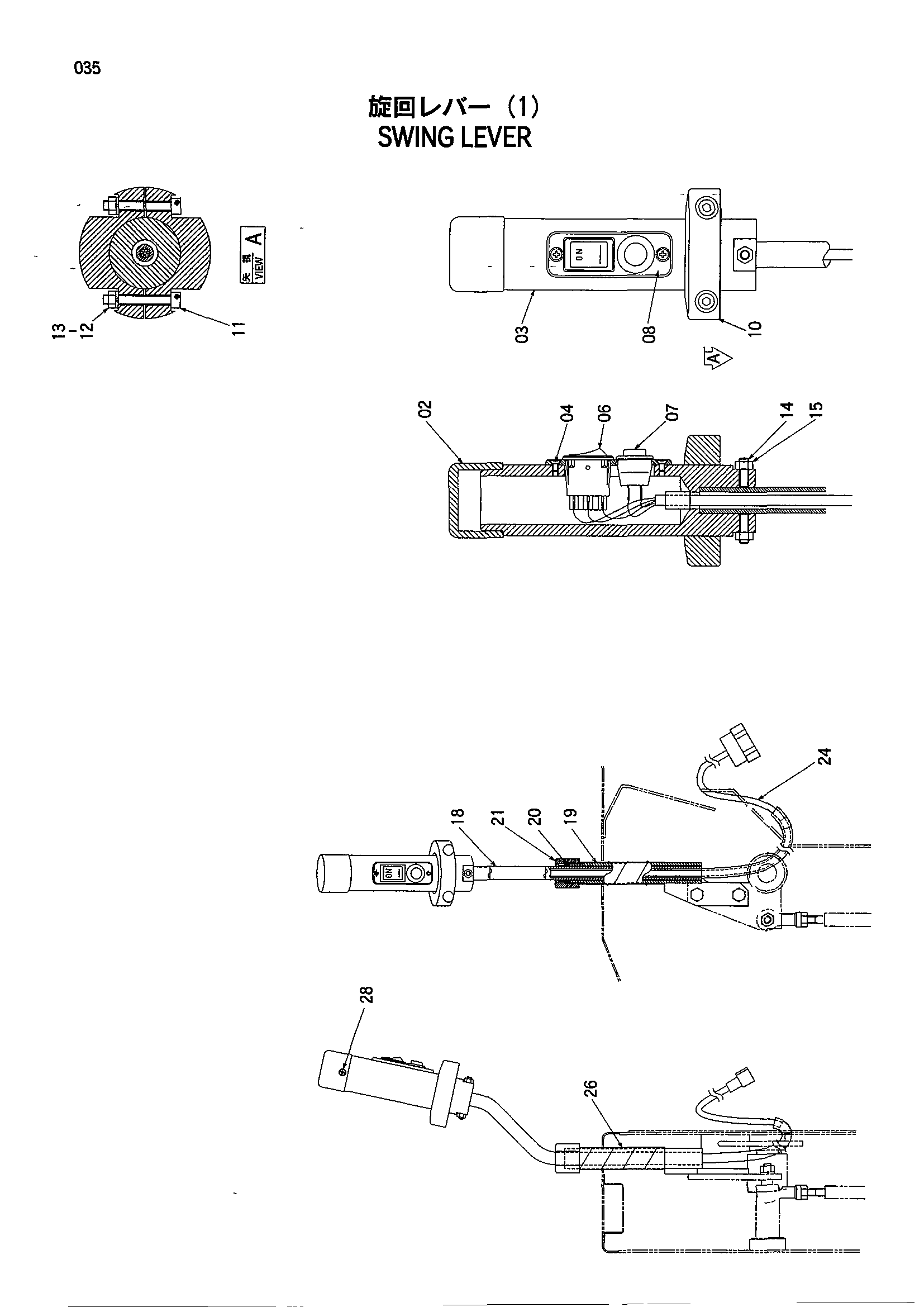

Заводская схема «Поворот рычаг (1)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4391165 | Рукоятка | 1 |
| 03 | 3080412 | Рукоятка | 1 |
| 04 | 4317607 | Винт | 2 |
| 06 | 4341546 | Выключатель | 1 |
| 07 | 4317567 | Выключатель пусхбут. | 1 |
| 08 | 4317270 | Сиденье | 1 |
| 10 | 3070611 | Опора | 2 |
| 11 | M340536 | Болт с внутренним шестигранником | 2 |
| 12 | M500504 | Гайка | 2 |
| 13 | A590905 | Пружинная шайба | 2 |
| 14 | 4192007 | Установочный винт | 2 |
| 15 | M500504 | Гайка | 2 |
| 18 | 4333176 | Рычаг | 1 |
| 19 | 8060038 | Рычаг | 1 |
| 20 | 4157731 | Ограничитель | 1 |
| 21 | 4157732 | Рукоятка блокировка | 1 |
| 24 | 3080413 | Жгут проводов | 1 |
| 26 | 4044420 | Защитный кожух | 1 |
| 28 | J660308 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
