Гидрораспределитель трубопроводы (1-2) — HITACHI CX500

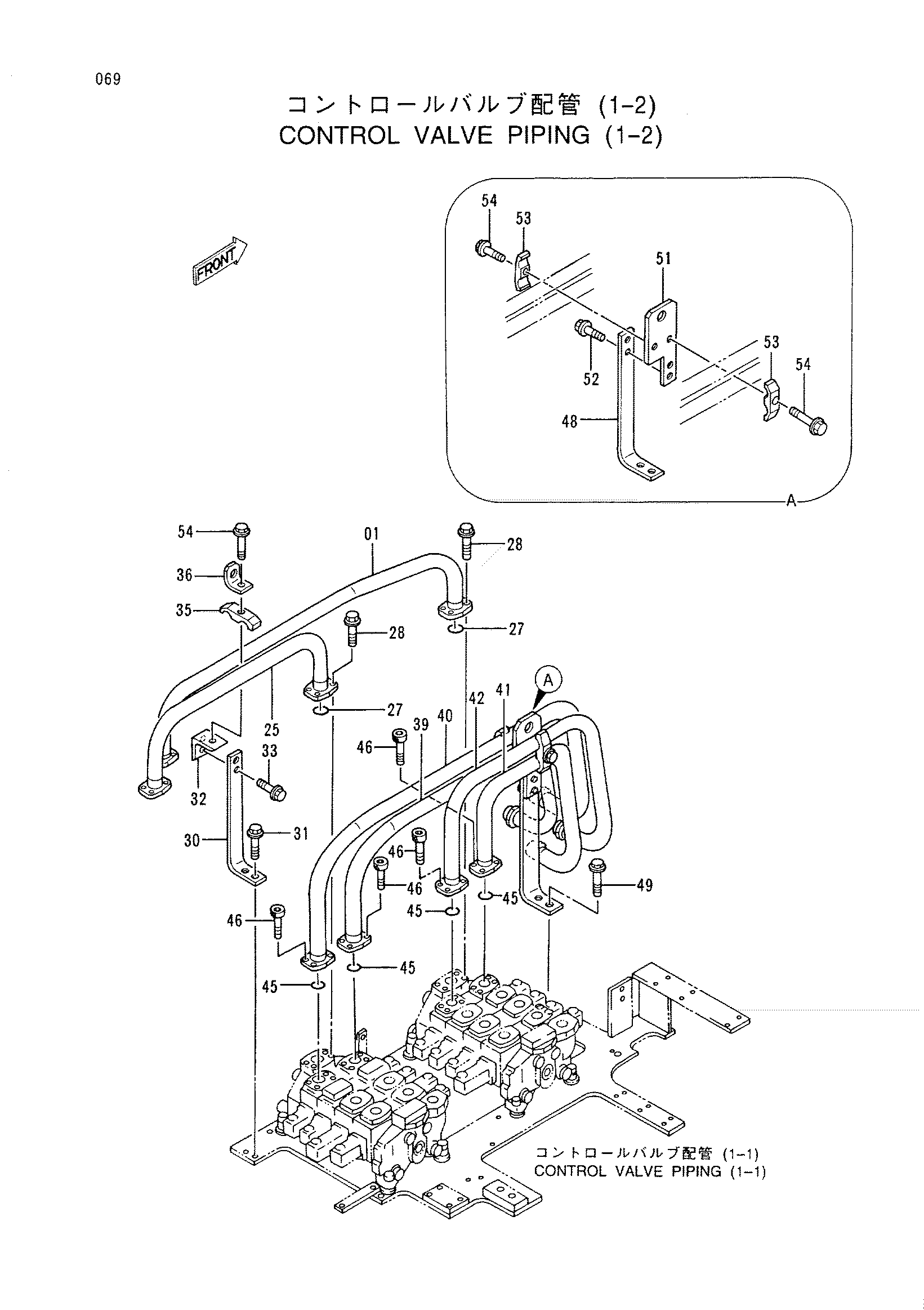

Заводская схема «Гидрораспределитель трубопроводы (1-2)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057010 | Трубка | 1 |
| 25 | 9741059 | Трубка | 1 |
| 27 | A811040 | Уплотнительное кольцо | 2 |
| 28 | M341245 | Болт с внутренним шестигранником | 8 |
| 30 | 4318469 | Кронштейн | 1 |
| 31 | J021030 | Болт с шайбой | 2 |
| 32 | 4318470 | Кронштейн | 1 |
| 33 | J021230 | Болт с шайбой | 2 |
| 35 | 4189860 | Хомут трубки | 1 |
| 36 | 4331935 | Кронштейн | 1 |
| 39 | 8059435 | Трубка | 1 |
| 40 | 8059436 | Трубка | 1 |
| 41 | 8059437 | Трубка | 1 |
| 42 | 8059439 | Трубка | 1 |
| 45 | A811035 | Уплотнительное кольцо | 4 |
| 46 | M341036 | Болт с внутренним шестигранником | 16 |
| 48 | 4318466 | Кронштейн | 1 |
| 49 | J021030 | Болт с шайбой | 2 |
| 51 | 4318467 | Пластина | 1 |
| 52 | J021235 | Болт с шайбой | 2 |
| 53 | 4189860 | Хомут трубки | 2 |
| 54 | J011265 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
