Крюк ограничитель подъёма предотвращение устройство (2) (кран, гусёк стрелы, аукс.джиб) — HITACHI CX500

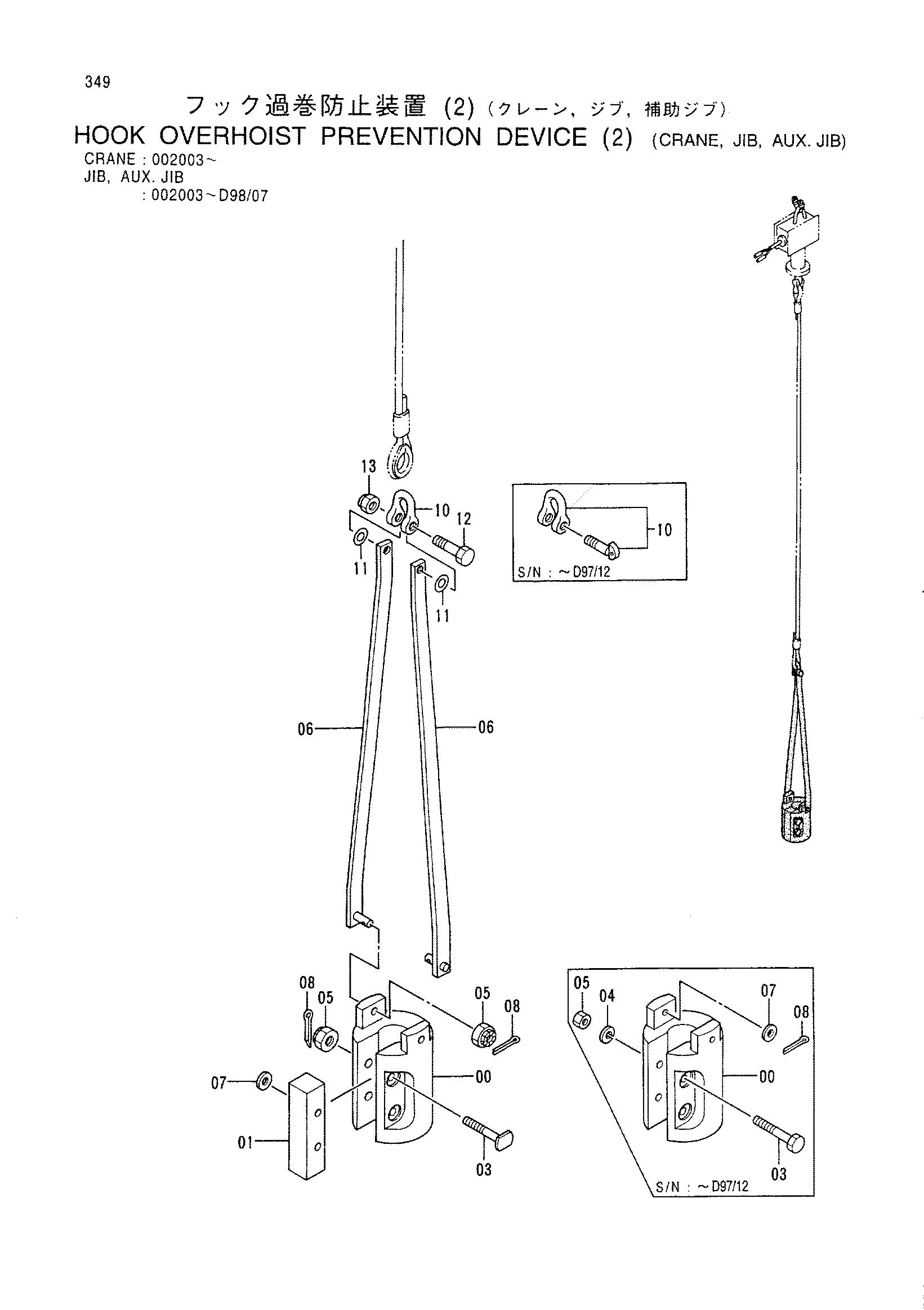

Заводская схема «Крюк ограничитель подъёма предотвращение устройство (2) (кран, гусёк стрелы, аукс.джиб)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-1 | 9127951 замена: 9172892 | Груз в сборе | 1 |
| 00-1 | 9172892 | Груз в сборе | 1 |
| 00 | 2026686 | Груз | 1 |
| 01 | 4226620 | Пластина | 1 |
| 03 | M211065 | Болт | 2 |
| 03 | 4406984 | Палец | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | J950010 | Гайка | 2 |
| 05 | M531012 | Корончатая гайка | 4 |
| 06 | 8042586 замена: 8073448 | Штанга | 2 |
| 06 | 8042586 замена: A590112 | Штанга | 2 |
| 06 | 8042586 замена: A762025 | Штанга | 2 |
| 06 | 8042586 замена: 4048479 | Штанга | 2 |
| 06 | 8042586 замена: J901250 | Штанга | 2 |
| 06 | 8042586 замена: M660012 | Штанга | 2 |
| 06 | 8073448 | Штанга | 2 |
| 07 | A590110 замена: A590110 | Плоская шайба | 4 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | A763016 | Шплинт | 2 |
| 08 | A762025 | Шплинт | 4 |
| 10 | 4048478 | Серьга | 1 |
| 10 | 4048479 | Серьга | 1 |
| 11 | A590112 | Плоская шайба | 2 |
| 12 | J901250 | Болт | 1 |
| 13 | M660012 | U-образная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
