Бридле — HITACHI CX500

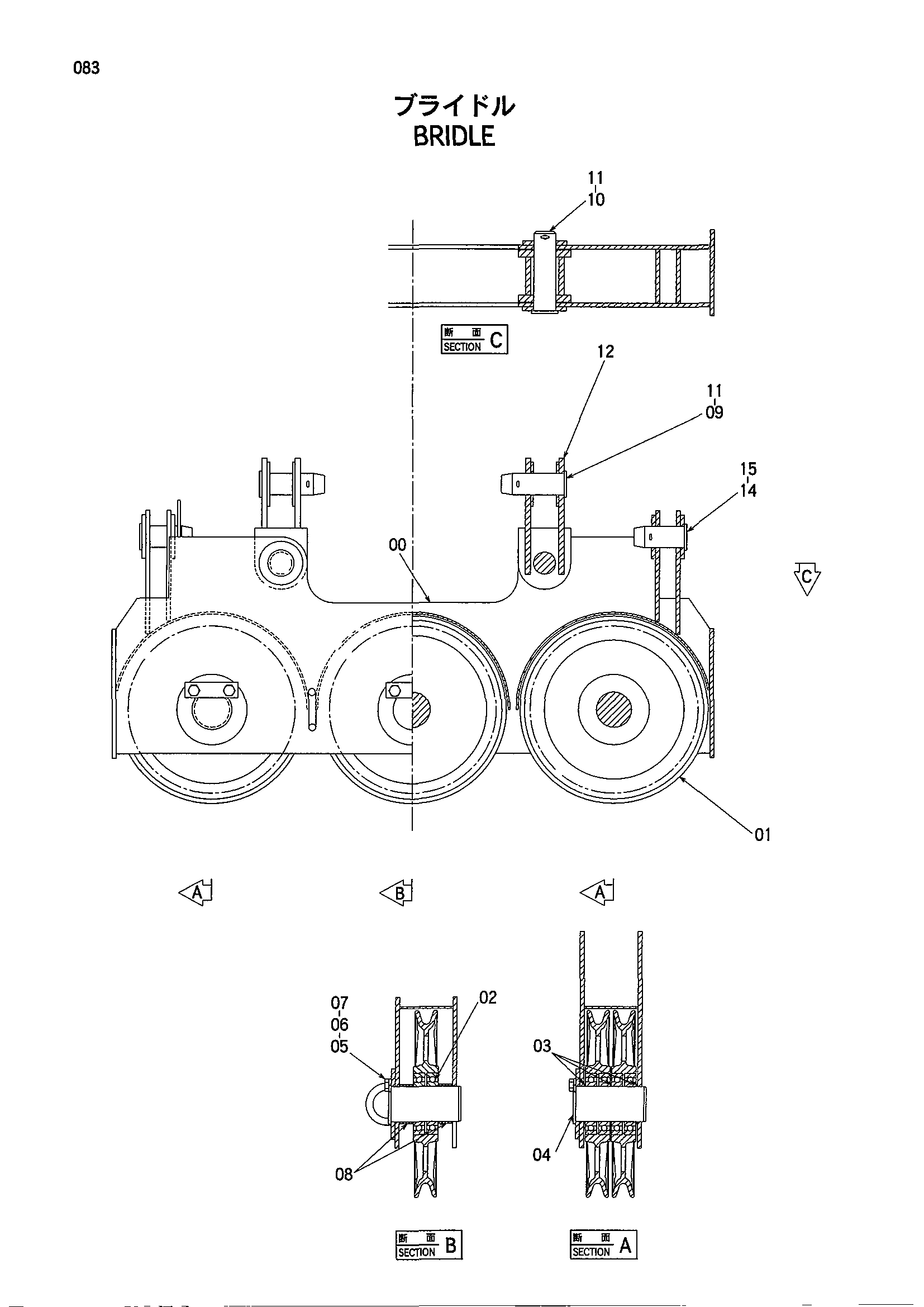

Заводская схема «Бридле» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033618 | Бридле | 1 |
| 01 | 3080270 | Канатный блок | 5 |
| 02 | 960667 | Шариковый подшипник | 10 |
| 03 | 4390556 | Проставка | 6 |
| 04 | 4390557 | Палец | 3 |
| 05 | J901622 | Болт | 6 |
| 06 | A590916 | Пружинная шайба | 6 |
| 07 | X4247 | Стопорная пластина | 3 |
| 08 | 4390555 | Проставка | 2 |
| 09 | 431756 | Палец | 2 |
| 10 | 4339873 | Палец | 2 |
| 11 | A761080 | Шплинт | 4 |
| 12 | 8061404 | Тяга | 2 |
| 14 | 4086203 | Палец | 2 |
| 15 | 3002554 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
