Барабан блокировка (основной подъёмный механизм, дополнительный. подъёмный механизм) — HITACHI CX500

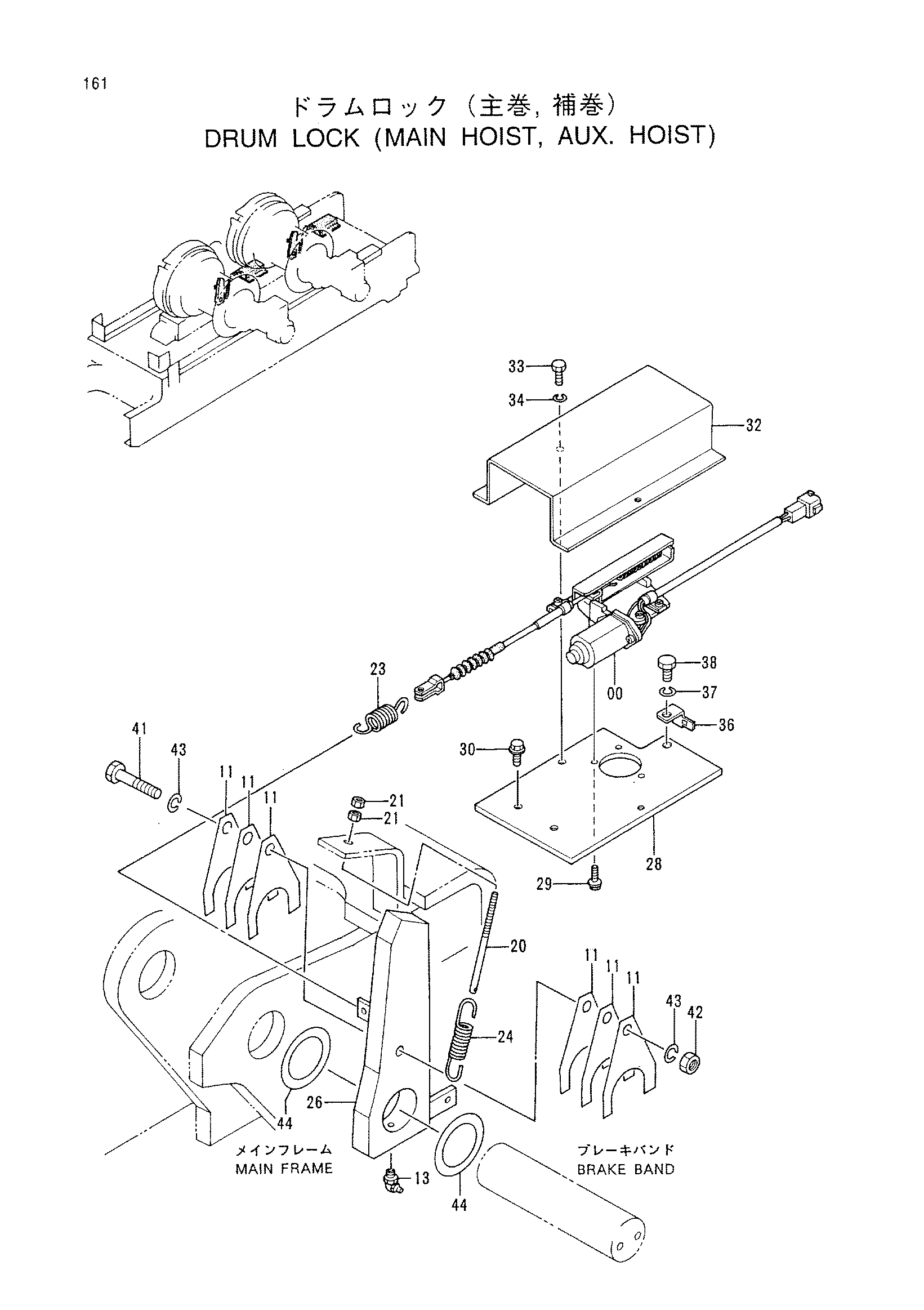

Заводская схема «Барабан блокировка (основной подъёмный механизм, дополнительный. подъёмный механизм)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318436 | Гидромотор | 1 |
| 11 | 4317777 замена: 4420218 | Регулировочная шайба | 6 |
| 13 | J75581 | Пресс-маслёнка | 1 |
| 20 | 4142253 | Шток | 1 |
| 21 | M500807 | Гайка | 2 |
| 23 | 4304119 замена: 4354114 | Пружина | 1 |
| 23 | 4354114 замена: 4405024 | Пружина | 1 |
| 23 | 4405024 | Пружина | 1 |
| 24 | 4313521 | Пружина | 1 |
| 26 | 8057172 | Зуб | 1 |
| 28 | 4319860 | Пластина | 1 |
| 29 | J010620 | Болт с шайбой | 3 |
| 30 | J011025 | Болт с шайбой | 2 |
| 32 | 3065938 | Крышка | 1 |
| 33 | J900812 | Болт | 2 |
| 34 | A590908 | Пружинная шайба | 2 |
| 36 | 4257159 | Кронштейн | 1 |
| 37 | A590910 | Пружинная шайба | 1 |
| 38 | J901014 | Болт | 1 |
| 41 | J901260 | Болт | 1 |
| 42 | J950012 | Гайка | 1 |
| 43 | A590912 | Пружинная шайба | 2 |
| 44 | 4420218 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
