Левый стойка — HITACHI CX500

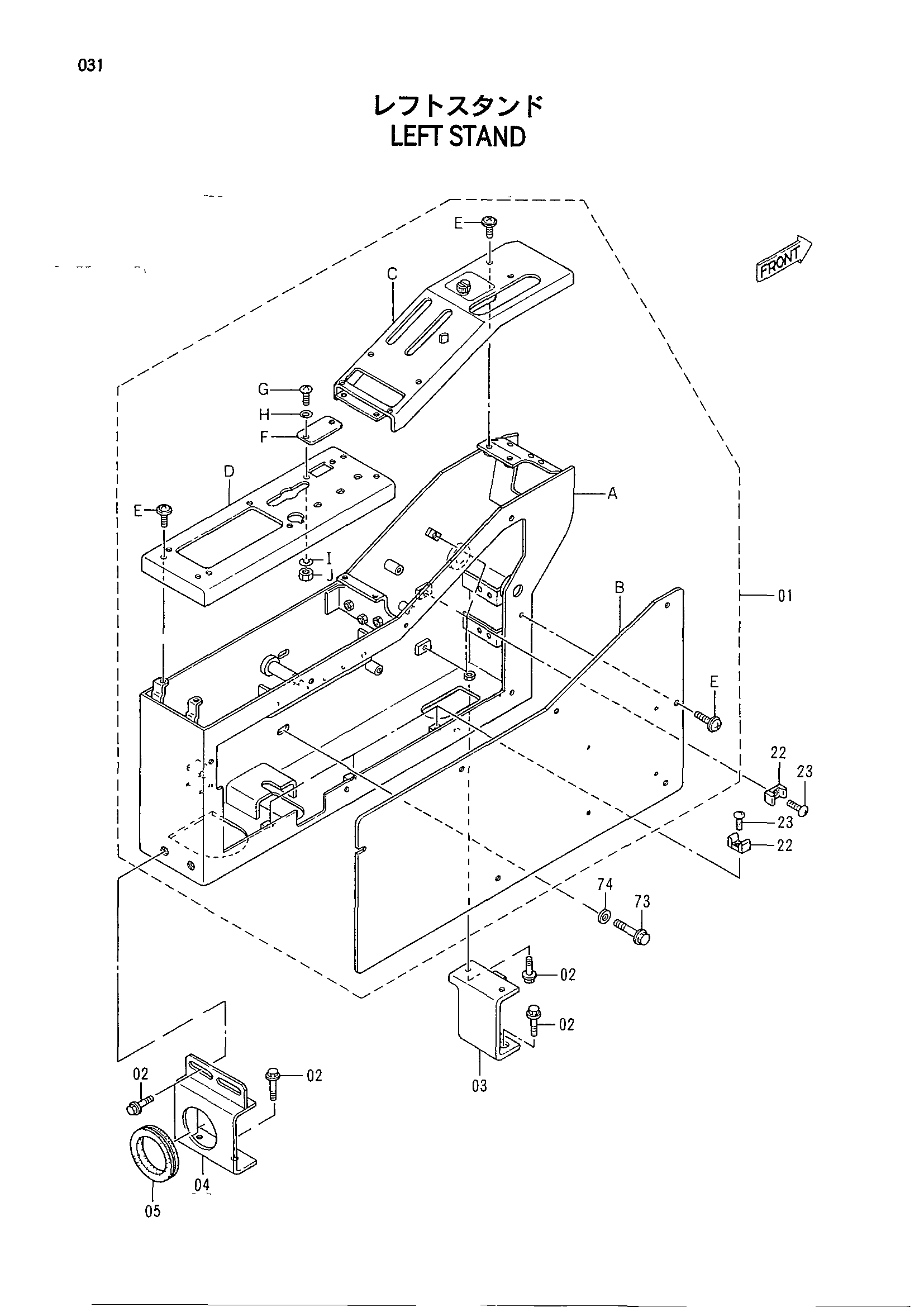

Заводская схема «Левый стойка» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7033666 | Стойка в сборе | 1 |
| 01A | 6016860 | Стойка | 1 |
| 01B | 4386103 | Крышка | 1 |
| 01C | 6014452 | Панель | 1 |
| 01D | 6014453 | Панель | 1 |
| 01E | J680616 | Винт с шайбой | 13 |
| 01F | 4339724 | Крышка | 1 |
| 01G | J650310 | Винт | 2 |
| 01H | J250003 | Плоская шайба | 2 |
| 01I | A590903 | Пружинная шайба | 2 |
| 01J | M500303 | Гайка | 2 |
| 02 | J021030 | Болт с шайбой | 8 |
| 03 | 9742359 | Кронштейн | 1 |
| 04 | 9742360 | Кронштейн | 1 |
| 05 | 4087462 | Резиновая втулка | 1 |
| 22 | 4196829 | Направляющая лента | 6 |
| 23 | M430610 | Винт | 6 |
| 73 | J010820 | Болт с шайбой | 2 |
| 74 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
