Гидробак — HITACHI CX500

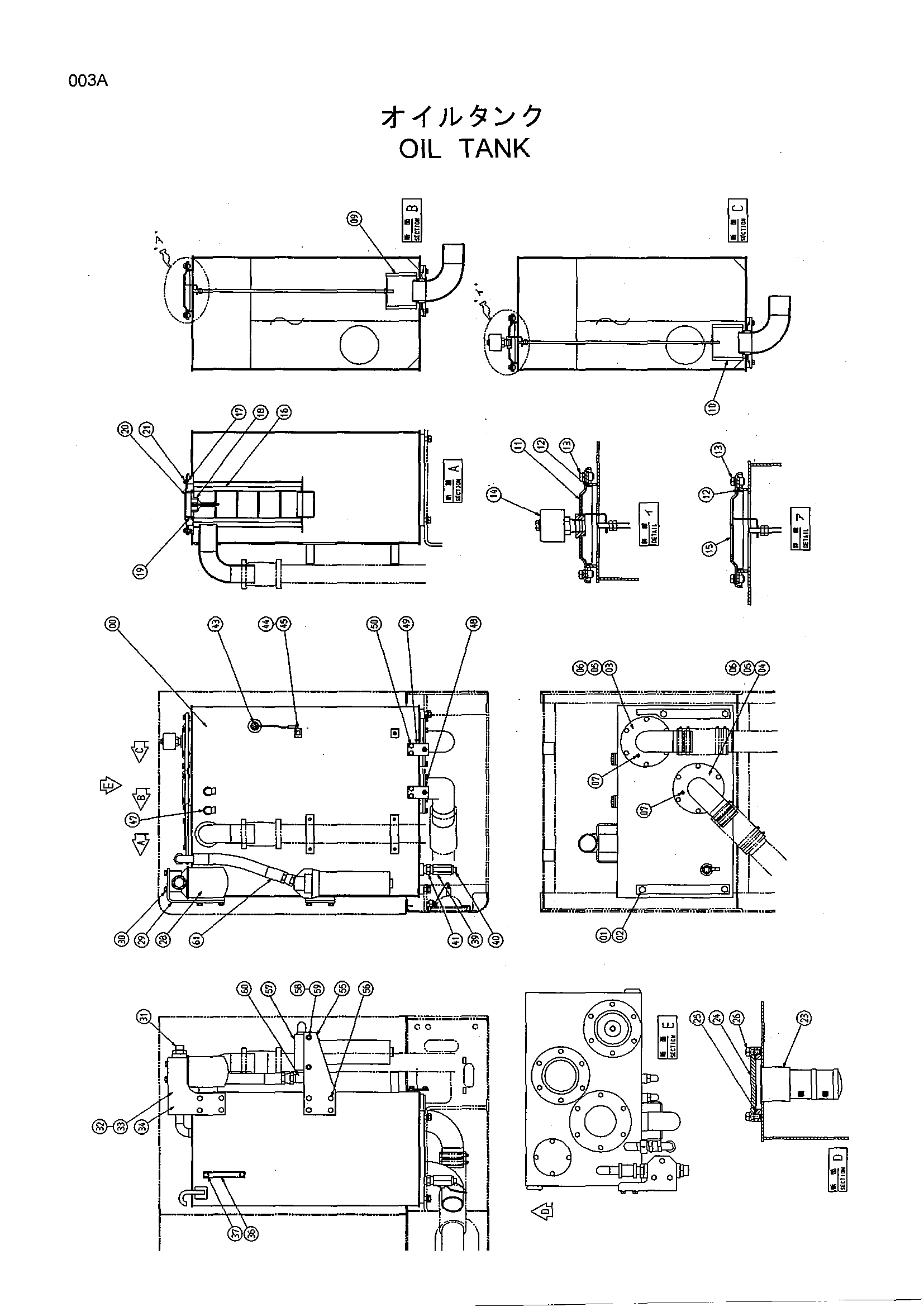

Заводская схема «Гидробак» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006291 | Гидробак | 1 |
| 01 | J901630 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | 8074683 | Всасывающая трубка | 1 |
| 04 | 8074698 | Всасывающая трубка | 1 |
| 05 | A810165 | Уплотнительное кольцо | 2 |
| 06 | J011022 | Болт с шайбой | 12 |
| 07 | 94-2011 | Пробка | 2 |
| 09 | 4318736 | Всасывающий фильтр | 1 |
| 09A | 4210224 | Сетчатый фильтр | 1 |
| 10 | 4318736 | Всасывающий фильтр | 1 |
| 10A | 4210224 | Сетчатый фильтр | 1 |
| 11 | 8056948 | Крышка | 1 |
| 12 | A810160 | Уплотнительное кольцо | 2 |
| 13 | J011022 | Болт с шайбой | 12 |
| 14 | 4141320 | Сапун | 1 |
| 14A | 4167549 | Элемент | 1 |
| 15 | 8065415 | Крышка | 1 |
| 16 | 4292789 | Фильтрующий элемент | 1 |
| 17 | A810190 | Уплотнительное кольцо | 1 |
| 18 | 4180414 | Клапан | 1 |
| 19 | 4226549 | Пружина | 1 |
| 20 | 4204057 | Крышка | 1 |
| 21 | J011018 | Болт с шайбой | 6 |
| 23 | 4119304 | Сетчатый фильтр | 1 |
| 24 | 4312818 | Крышка | 1 |
| 25 | A810115 | Уплотнительное кольцо | 1 |
| 26 | J011022 | Болт с шайбой | 4 |
| 28 | 4318737 | Фильтр | 1 |
| 28A | 4205684 | Картридж | 1 |
| 29 | 3063280 | Кронштейн | 1 |
| 30 | J011225 | Болт с шайбой | 7 |
| 31 | 4317614 | Адаптер | 1 |
| 31A | 970860 | Уплотнительное кольцо | 1 |
| 32 | 4318377 | Адаптер | 1 |
| 33 | 970860 | Уплотнительное кольцо | 1 |
| 34 | 4071213 | Муфта | 1 |
| 36 | 8053499 | Указатель уровня | 1 |
| 36A | 4100967 | Болт | 2 |
| 37 | 449558 | Уплотнительная шайба | 4 |
| 39 | 94-4030 | Кран | 1 |
| 40 | 94-2026 | Пробка | 1 |
| 41 | 94-1705 | Адаптер | 1 |
| 43 | 4259787 | Выключатель уровень | 1 |
| 44 | 4257159 | Кронштейн | 1 |
| 45 | J011020 | Болт с шайбой | 1 |
| 47 | 4065118 | Угловой штуцер | 2 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 9741169 | Кронштейн | 1 |
| 49 | 9741169 | Кронштейн | 1 |
| 50 | J011020 | Болт с шайбой | 4 |
| 55 | 4412134 | Кронштейн | 1 |
| 56 | J011225 | Болт с шайбой | 4 |
| 57 | 4217561 | Фильтр линия | 1 |
| 57A | 4259005 | Элемент | 1 |
| 58 | A590912 | Пружинная шайба | 2 |
| 59 | J950012 | Гайка | 2 |
| 60 | 4102104 | Угловой штуцер | 1 |
| 60A | 4506429 | Уплотнительное кольцо | 1 |
| 61 | 4412188 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
