Катвалк (нижний стрела) — HITACHI CX500

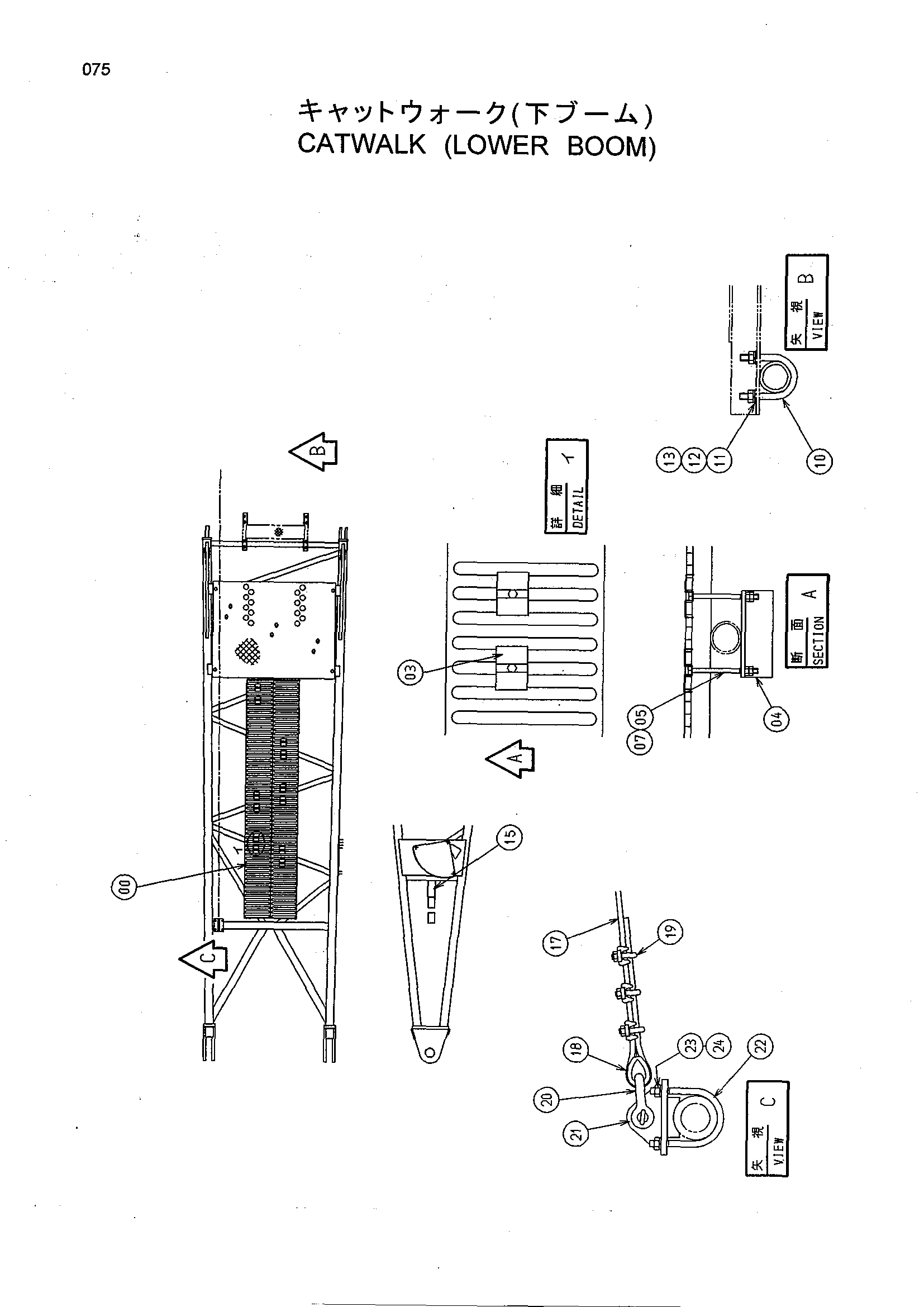

Заводская схема «Катвалк (нижний стрела)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343589 | Катвалк | 2 |
| 03 | 4310589 | Кронштейн | 12 |
| 04 | 4328735 | Кронштейн | 6 |
| 05 | J900801 | Болт | 12 |
| 07 | M500807 | Гайка | 24 |
| 10 | 4159995 | U-образный болт | 2 |
| 11 | A590110 | Плоская шайба | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | J950010 | Гайка | 4 |
| 15 | 4292799 | Информационная табличка | 1 |
| 18 | 94-4002 | Тхимбле | 1 |
| 19 | 94-2901 | Зажим канат | 3 |
| 20 | 4048481 | Серьга | 1 |
| 21 | 9744950 | Кронштейн | 1 |
| 22 | 4354305 | U-образный болт | 2 |
| 23 | J950010 | Гайка | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
