Стрела ограничитель — HITACHI CX500

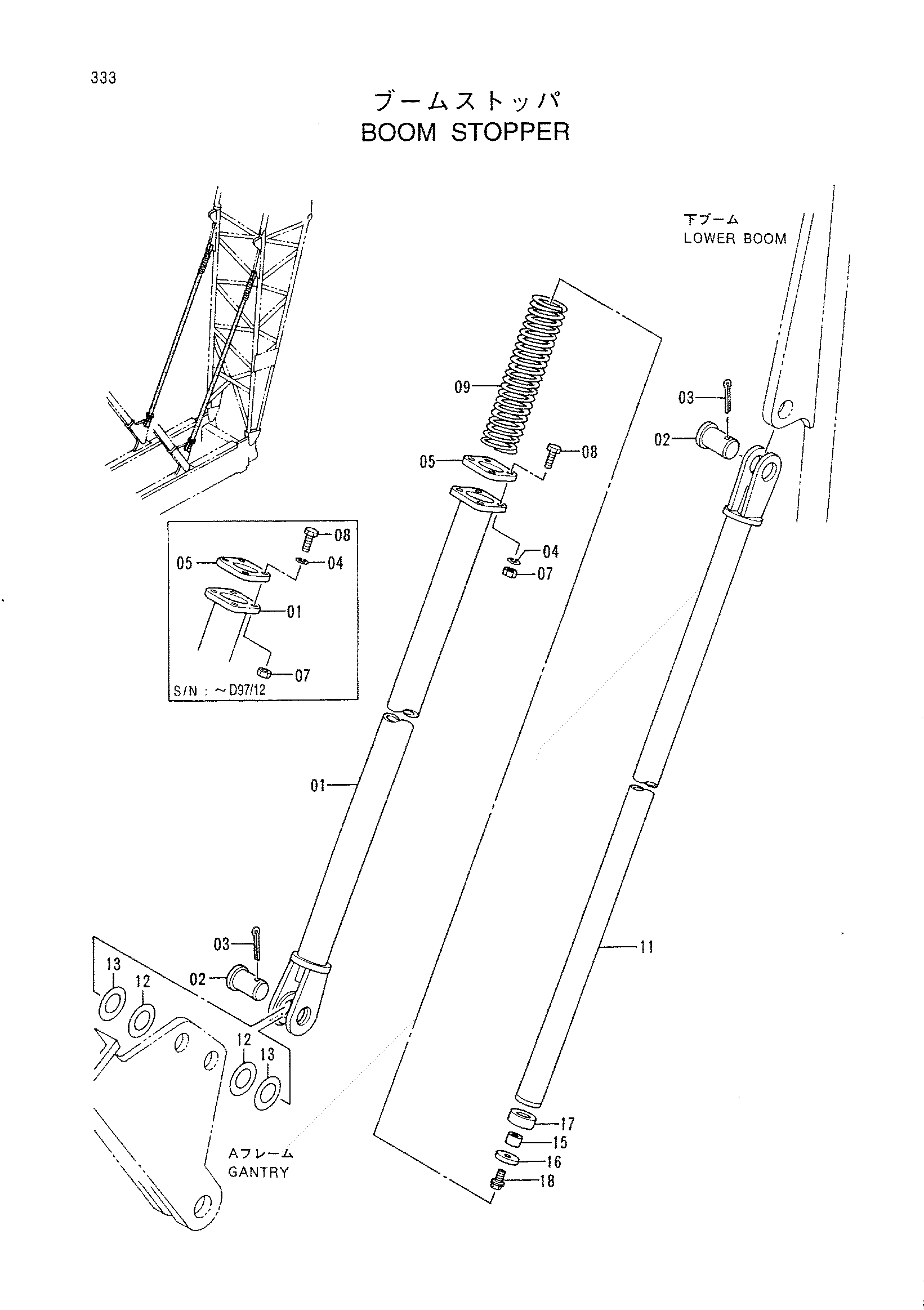

Заводская схема «Стрела ограничитель» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8055858 | Опора наружный | 1 |
| 02 | 4310222 | Палец | 2 |
| 03 | A761080 | Шплинт | 2 |
| 04 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4153401 | Пластина | 1 |
| 07 | J950010 | Гайка | 4 |
| 07 | M660010 | U-образная гайка | 4 |
| 08 | J901040 | Болт | 4 |
| 09 | 4166092 | Пружина | 1 |
| 11 | 8055859 | Опора внутренний | 1 |
| 12 | 4345918 | Регулировочная шайба 3.2 | 2 |
| 13 | 4346774 | Регулировочная шайба 2.3 | 2 |
| 15 | 4153402 | Проставка | 1 |
| 16 | 4153403 | Сиденье | 1 |
| 17 | 4153404 | Резиновый фиксатор | 1 |
| 18 | J011045 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
