Портал — HITACHI CX500

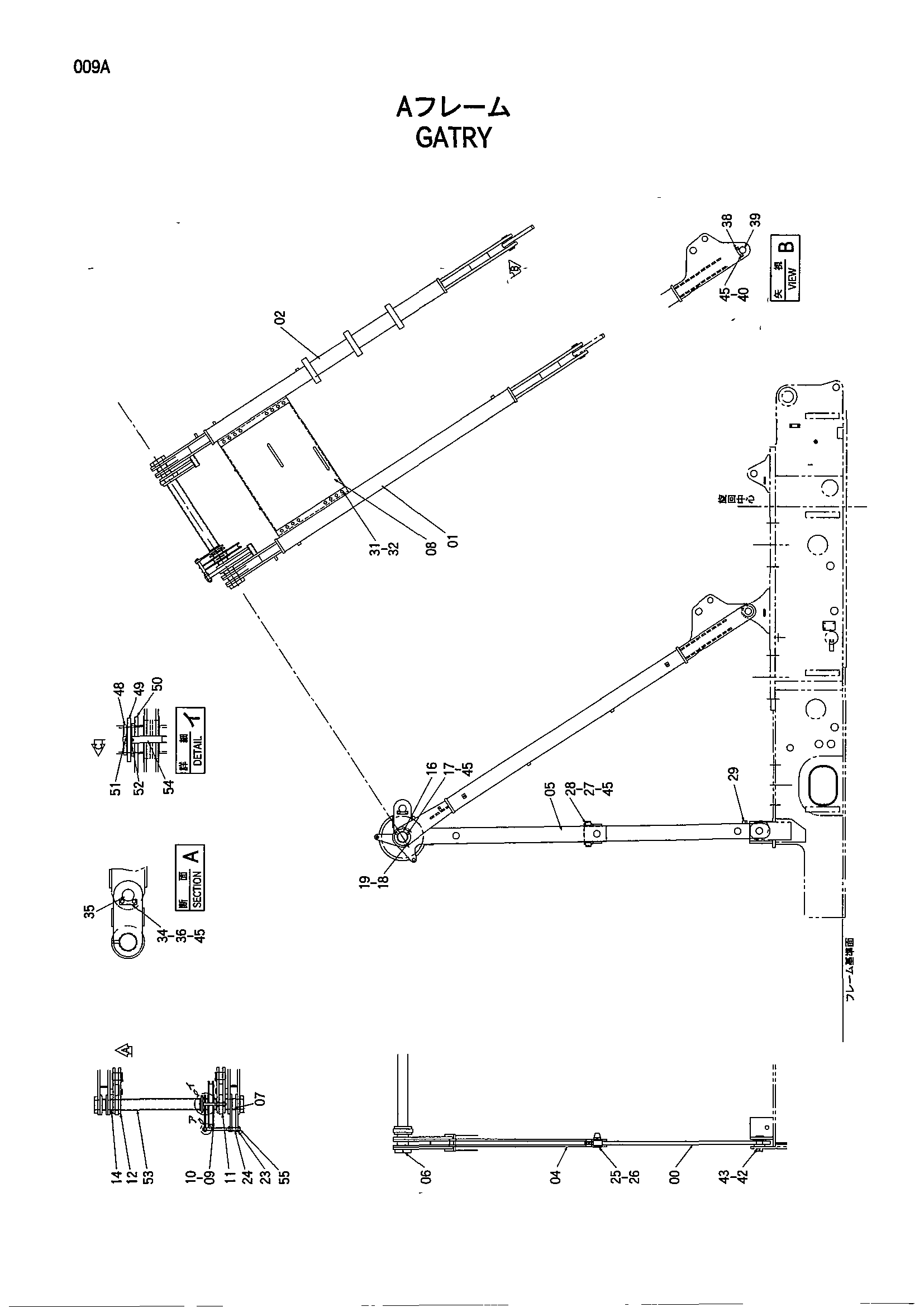

Заводская схема «Портал» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065299 | LEG задний | 2 |
| 01 | 7028875 | LEG передний | 1 |
| 02 | 7028874 | LEG передний | 1 |
| 04 | 8059968 | LEG задний | 1 |
| 05 | 8069961 | LEG задний | 1 |
| 06 | 3064469 | Мост | 1 |
| 07 | 4339198 | Проставка | 2 |
| 08 | 9741001 | Опора | 1 |
| 09 | 3080269 | Канатный блок | 1 |
| 10 | 969282 | Шариковый подшипник | 2 |
| 11 | 8069964 | Тяга | 1 |
| 12 | 8069965 | Тяга | 1 |
| 14 | 4313297 | Проставка | 3 |
| 16 | 499801 | Втулка | 2 |
| 17 | J901245 | Болт | 2 |
| 18 | 499802 | Палец | 2 |
| 19 | A762020 | Шплинт | 4 |
| 23 | J951024 | Гайка | 4 |
| 24 | 4339209 | Проставка | 1 |
| 25 | 4313304 | Палец | 2 |
| 26 | 9701925 | Палец кольцо | 2 |
| 27 | J901225 | Болт | 8 |
| 28 | 4020158 | Направляющая | 4 |
| 29 | 4141197 | Блок | 2 |
| 31 | J901640 | Болт | 16 |
| 32 | M660016 | U-образная гайка | 16 |
| 34 | X4246 | Стопорная пластина | 2 |
| 35 | 4313326 | Палец | 2 |
| 36 | J901220 | Болт | 4 |
| 38 | X4246 | Стопорная пластина | 2 |
| 39 | 4317153 | Палец | 2 |
| 40 | J901220 | Болт | 4 |
| 42 | 4313305 | Палец | 2 |
| 43 | A761000 | Шплинт | 2 |
| 45 | A590912 | Пружинная шайба | 4 |
| 48 | 4352656 | Проставка | 1 |
| 49 | 4390189 | Тяга | 1 |
| 50 | 9748843 | Тяга | 1 |
| 51 | A765050 | Шплинт | 4 |
| 52 | A590124 | Плоская шайба | 4 |
| 53 | 4352658 | Проставка | 1 |
| 54 | 4352659 | Палец | 1 |
| 55 | 4352660 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
