Стрела вставка 3M — HITACHI CX500

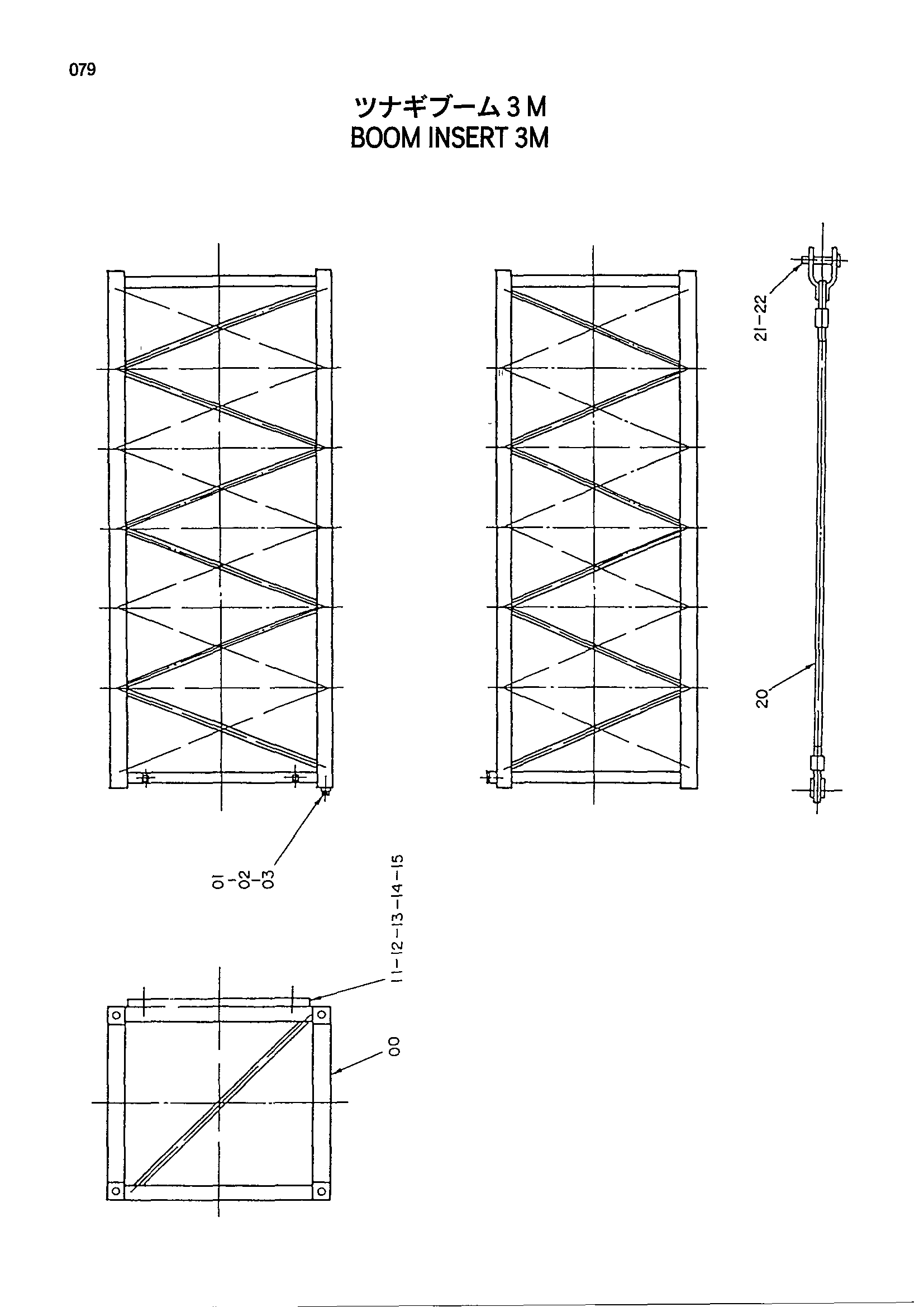

Заводская схема «Стрела вставка 3M» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-1 | 9069375 | Стрела вставка 3M | 1 |
| 00 | 6005249 | Стрела вставка | 1 |
| 01 | 453489 | Болт | 4 |
| 02 | 942233 | Гайка | 4 |
| 03 | A590939 | Пружинная шайба | 4 |
| 11 | 4022126 | Буффер | 1 |
| 12 | A590112 | Плоская шайба | 4 |
| 13 | J901250 | Болт | 2 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | J950012 | Гайка | 2 |
| 20-2 | 9096555 | Канат подвесной | 2 |
| 20 | 8047026 | Канат подвесной | 1 |
| 21 | 431756 | Палец | 1 |
| 22 | A761080 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
