Ковш ограничитель подъёма предотвращение устройство — HITACHI CX500

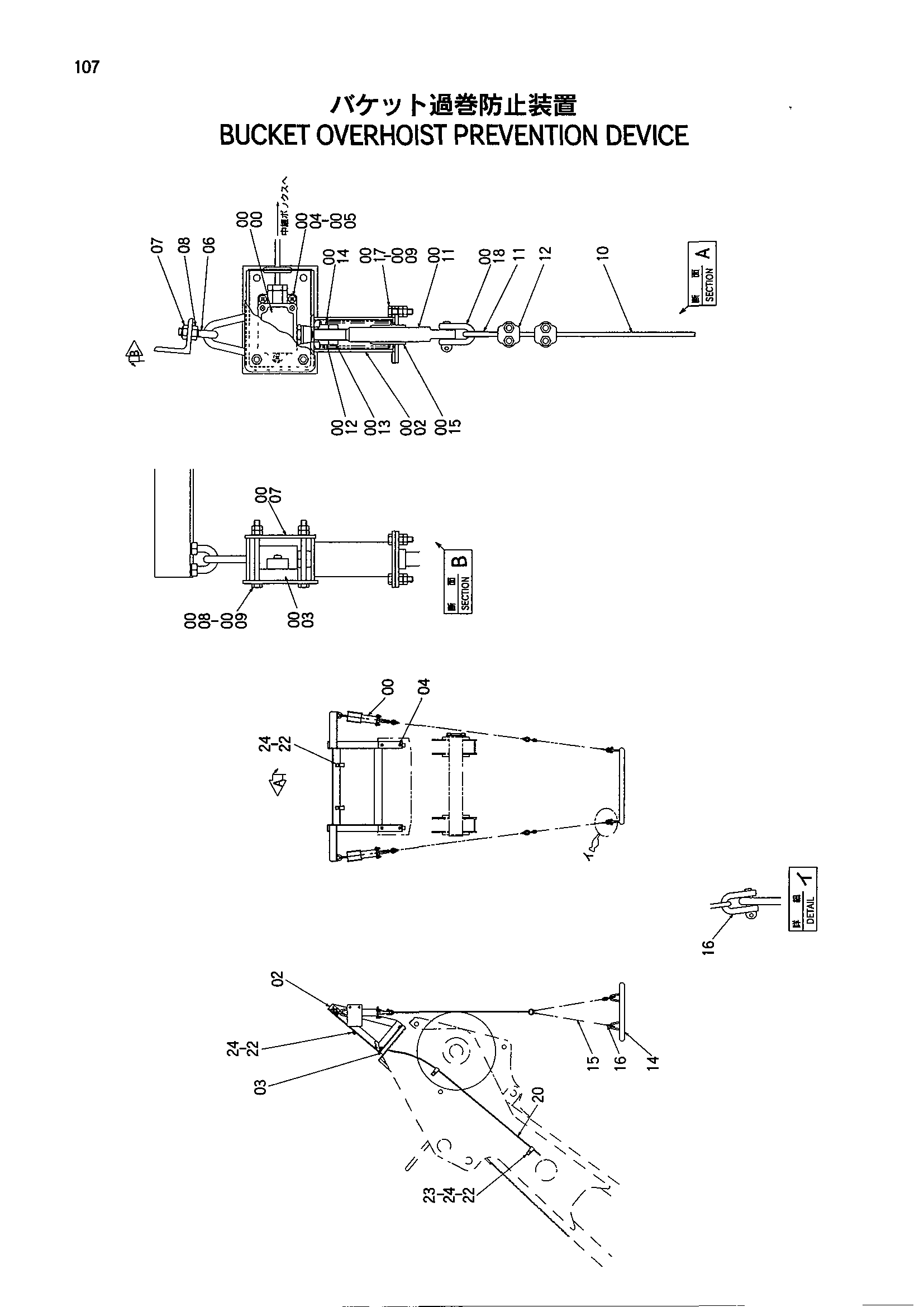

Заводская схема «Ковш ограничитель подъёма предотвращение устройство» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9090794 | Выключатель в сборе | 2 |
| 0000 | 4250376 | Выключатель концевой | 1 |
| 0002 | 8044999 | Короб | 1 |
| 0003 | 4205194 | Пластина | 1 |
| 0004 | M430640 | Винт | 3 |
| 0005 | A590906 | Пружинная шайба | 3 |
| 0007 | 4205192 | Крышка | 1 |
| 0008 | J900890 | Болт | 4 |
| 0009 | M500807 | Гайка | 14 |
| 0014 | 4240874 | Пружина | 1 |
| 0017 | J900830 | Болт | 3 |
| 0018 | 4048478 | Серьга | 1 |
| 0019 | 4323210 | Ответная планка | 1 |
| 0020 | 9741447 | Крышка | 1 |
| 02 | 8059256 | Кронштейн | 1 |
| 03 | 4266471 | Седло винта | 2 |
| 04 | J011030 | Болт с шайбой | 4 |
| 06 | 4157548 | U-образный болт | 2 |
| 07 | M660010 | U-образная гайка | 4 |
| 08 | J950010 | Гайка | 4 |
| 10 | 4076589 | Канат провод | 2 |
| 11 | 94-4001 | Тхимбле | 4 |
| 12 | 94-2901 | Зажим канат | 8 |
| 14 | 8011397 | Подвес | 1 |
| 15 | 9739558 | Цепь | 2 |
| 16 | 4048478 | Серьга | 4 |
| 20 | 4390508 | Жгут проводов | 1 |
| 22 | 4190271 | Зажим | 6 |
| 23 | 9733476 | Седло винта | 2 |
| 24 | J011016 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
