Башенный ограничитель подъёма предотвращение устройство — HITACHI CX500

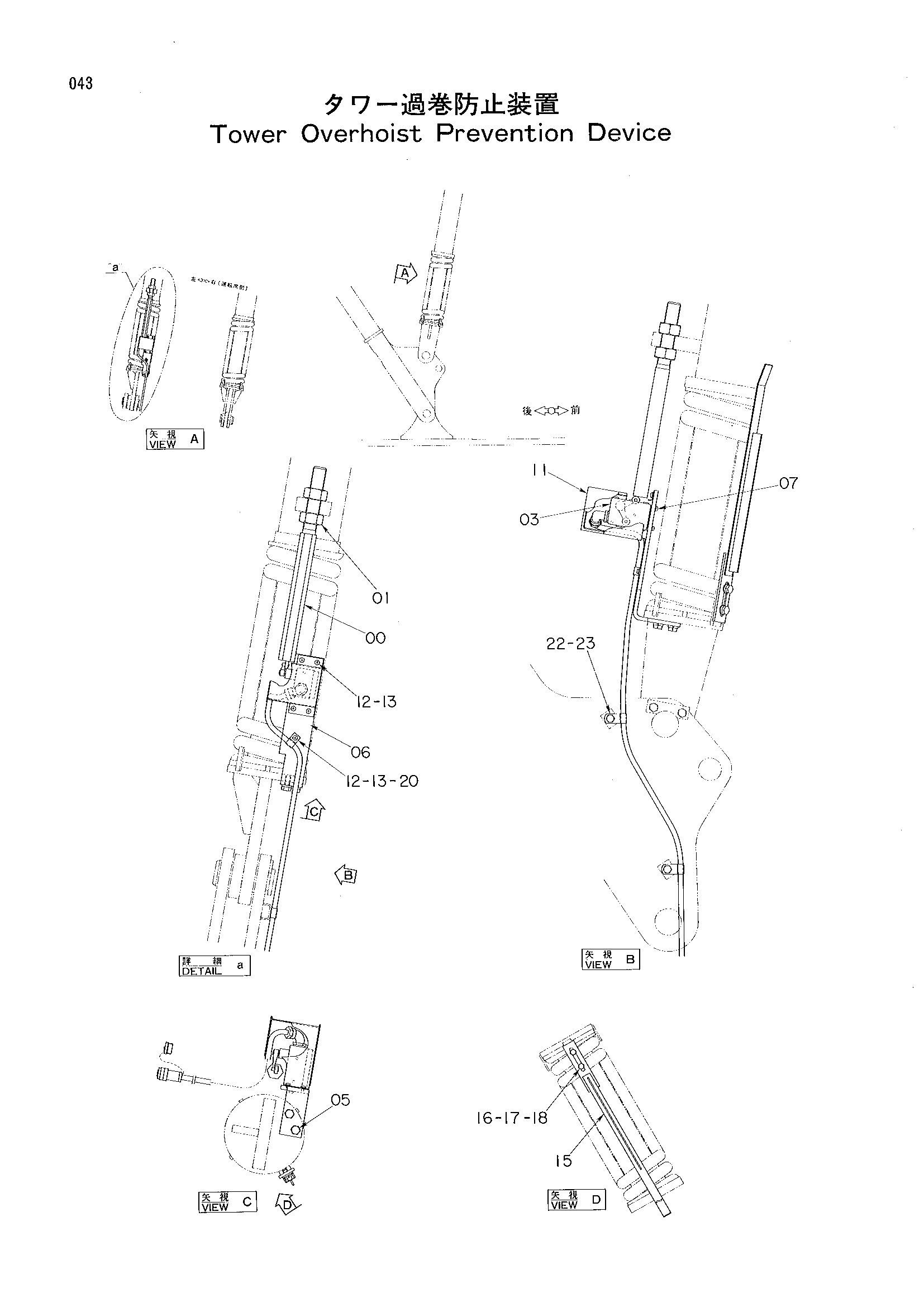

Заводская схема «Башенный ограничитель подъёма предотвращение устройство» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4344637 | Шток | 1 |
| 01 | J953030 | Гайка | 2 |
| 03 | 4338799 | Выключатель концевой | 1 |
| 05 | J011225 | Болт с шайбой | 2 |
| 06 | 4350042 | Кронштейн | 1 |
| 07 | J450516 | Винт с шайбой | 2 |
| 11 | 8061650 | Крышка | 1 |
| 12 | M430613 | Винт | 5 |
| 13 | A590906 | Пружинная шайба | 5 |
| 15 | 8059890 | Индикатор | 1 |
| 16 | J901020 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | A590110 | Плоская шайба | 2 |
| 20 | 4000856 | Зажим трубка | 1 |
| 21 | 4055312 | Ленточный зажим | 5 |
| 22 | 4190272 | Зажим | 5 |
| 23 | J011020 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
