Подвес (портал) — HITACHI CX500

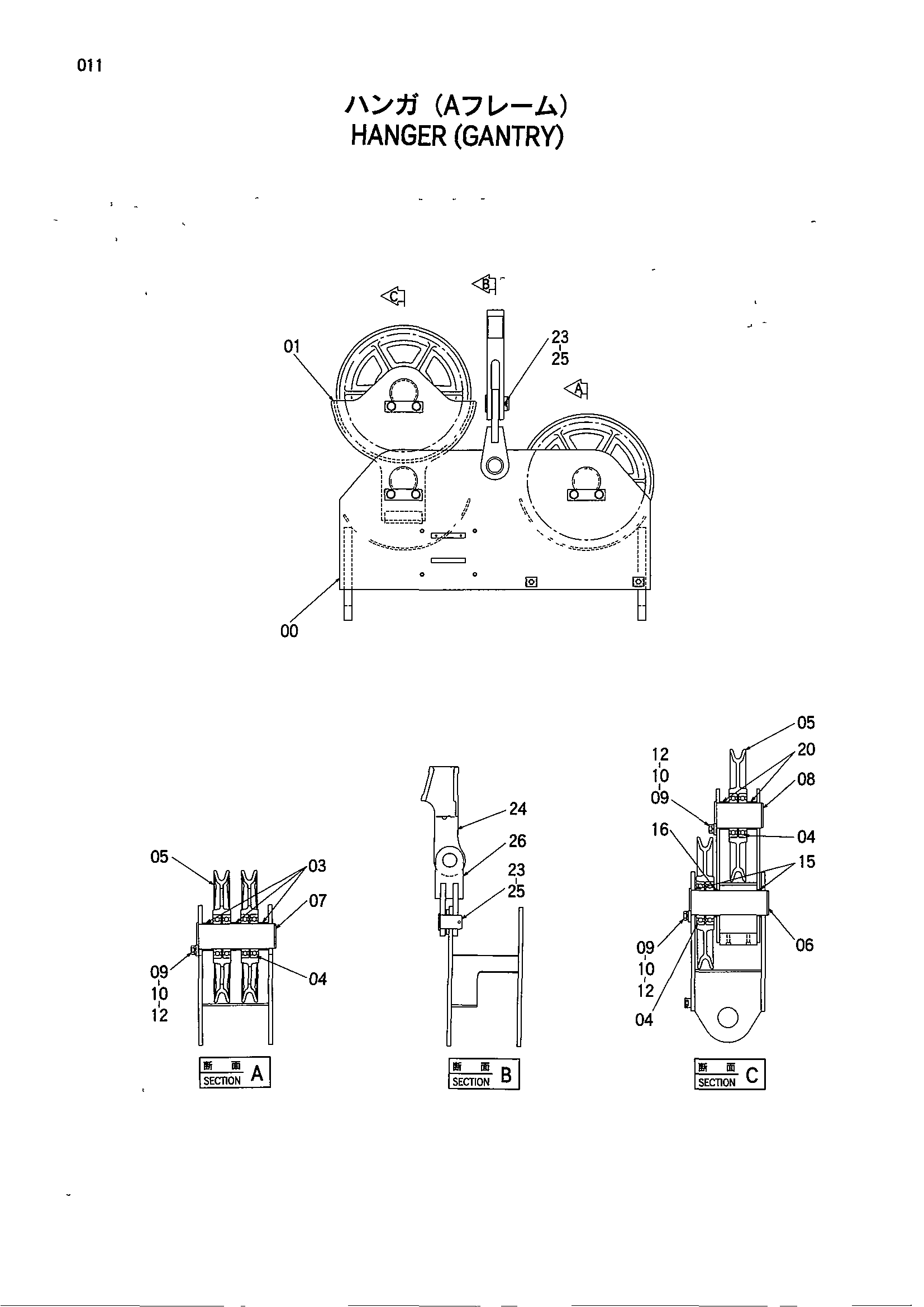

Заводская схема «Подвес (портал)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033612 | Подвес | 1 |
| 01 | 7033613 | Подвес | 1 |
| 03 | 4390332 | Проставка | 3 |
| 04 | 960667 | Шариковый подшипник | 8 |
| 05 | 3080270 | Канатный блок | 4 |
| 06 | 4390314 | Палец | 1 |
| 07 | 4390316 | Палец | 1 |
| 08 | 4390551 | Палец | 1 |
| 09 | J901622 | Болт | 6 |
| 10 | A590916 | Пружинная шайба | 6 |
| 12 | X4247 | Стопорная пластина | 3 |
| 15 | 4390330 | Проставка | 2 |
| 16 | 4390554 | Проставка | 1 |
| 20 | 4390555 | Проставка | 2 |
| 23 | A768063 | Шплинт | 2 |
| 24 | 3080307 | Разъём канат | 1 |
| 25 | 431983 | Палец | 2 |
| 26 | 9725626 | Концевой вилка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
