Рама крышка (драглине) — HITACHI CX400

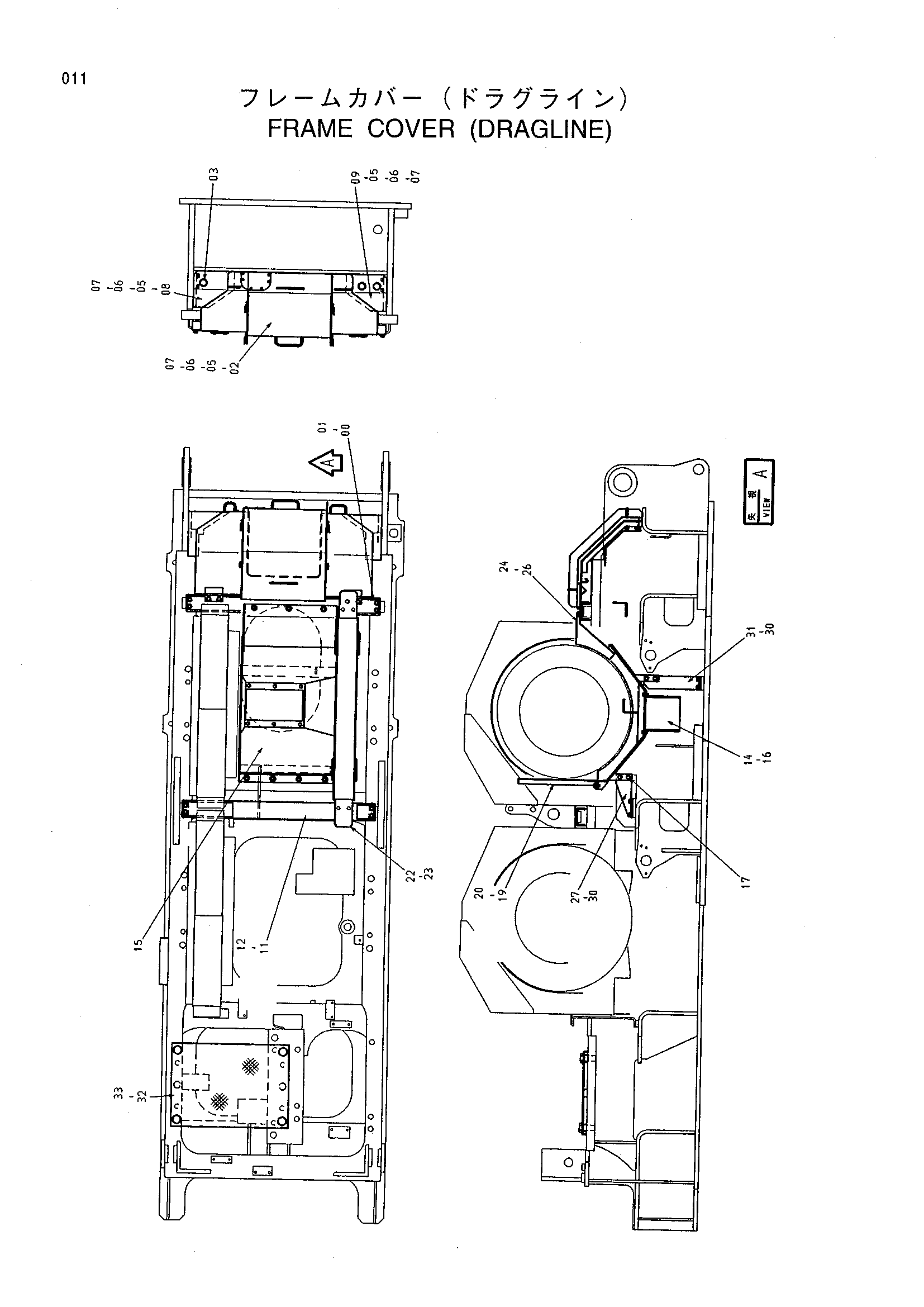

Заводская схема «Рама крышка (драглине)» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070727 | Стойка | 1 |
| 01 | J021230 | Болт с шайбой | 4 |
| 02 | 6020579 | Крышка передний | 1 |
| 03 | 4211059 | Резиновая втулка | 3 |
| 05 | J901225 | Болт | 8 |
| 06 | A590912 | Пружинная шайба | 8 |
| 07 | A590112 | Плоская шайба | 8 |
| 08 | 8059586 | Кронштейн | 1 |
| 09 | 8059587 | Кронштейн | 1 |
| 11 | 8083399 | Стойка | 1 |
| 12 | J021230 | Болт с шайбой | 4 |
| 14 | 7041094 | Крышка(2) | 1 |
| 15 | 6020416 | Крышка(1) | 1 |
| 16 | J011025 | Болт с шайбой | 6 |
| 17 | J021225 | Болт с шайбой | 6 |
| 19 | 8085600 | Крышка(4) | 1 |
| 20 | J031030 | Болт с шайбой | 4 |
| 22 | 7033964 | Крышка барабан | 1 |
| 23 | J031030 | Болт с шайбой | 4 |
| 24 | 7041095 | Крышка(3) | 1 |
| 26 | J031030 | Болт с шайбой | 3 |
| 27 | 9742899 | Кронштейн | 1 |
| 30 | J021230 | Болт с шайбой | 4 |
| 31 | 4338718 | Кронштейн | 1 |
| 32 | 8060997 | Крышка | 1 |
| 33 | J833085 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
