Электрооборудование (задний стойка) <экспортный> — HITACHI CX400

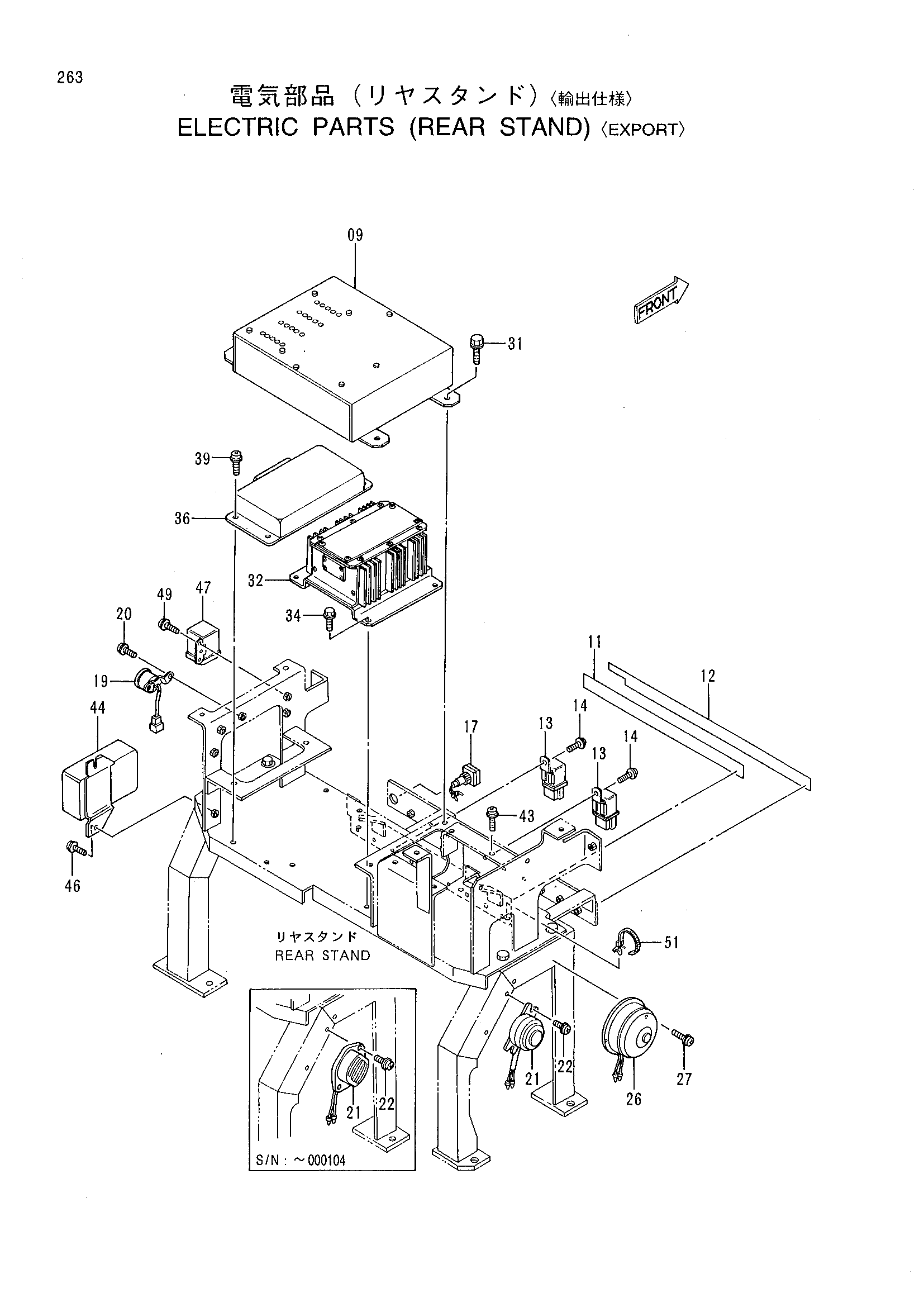

Заводская схема «Электрооборудование (задний стойка) <экспортный>» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 9204391 | Контроллер | 1 |
| 11 | 3092213 | Информационная табличка | 1 |
| 12 | 3089487 | Информационная табличка | 1 |
| 13 | 4251588 | Реле | 17 |
| 14 | J460616 | Винт с шайбой | 17 |
| 17 | 4335063 | Зуммер | 1 |
| 19 | 4258403 | Зуммер | 1 |
| 20 | J460516 | Винт с шайбой | 2 |
| 21 | 950703 замена: 4471322 | Зуммер | 1 |
| 21 | 950703 замена: J460416 | Зуммер | 1 |
| 21 | 4471322 | Зуммер | 1 |
| 22 | J450416 замена: J460416 | Винт с шайбой | 2 |
| 22 | J450416 замена: 4471322 | Винт с шайбой | 2 |
| 22 | J460416 | Винт с шайбой | 2 |
| 26 | 947457 | Белл | 1 |
| 27 | J450310 | Винт с шайбой | 2 |
| 31 | J021025 | Болт с шайбой | 4 |
| 32 | 9150215 | Контроллер (хксм-2) | 1 |
| 34 | J010614 | Болт с шайбой | 4 |
| 36 | 4325825 | Блок управление | 1 |
| 39 | J460616 | Винт с шайбой | 4 |
| 43 | J450625 | Винт с шайбой | 4 |
| 44 | 4205750 | Таймер | 1 |
| 46 | J460616 | Винт с шайбой | 2 |
| 47 | 4357037 | Реле | 1 |
| 49 | J460616 | Винт с шайбой | 2 |
| 51 | 4254600 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
