Пилотные гидролинии (электромагнитный) <экспортный> — HITACHI CX400

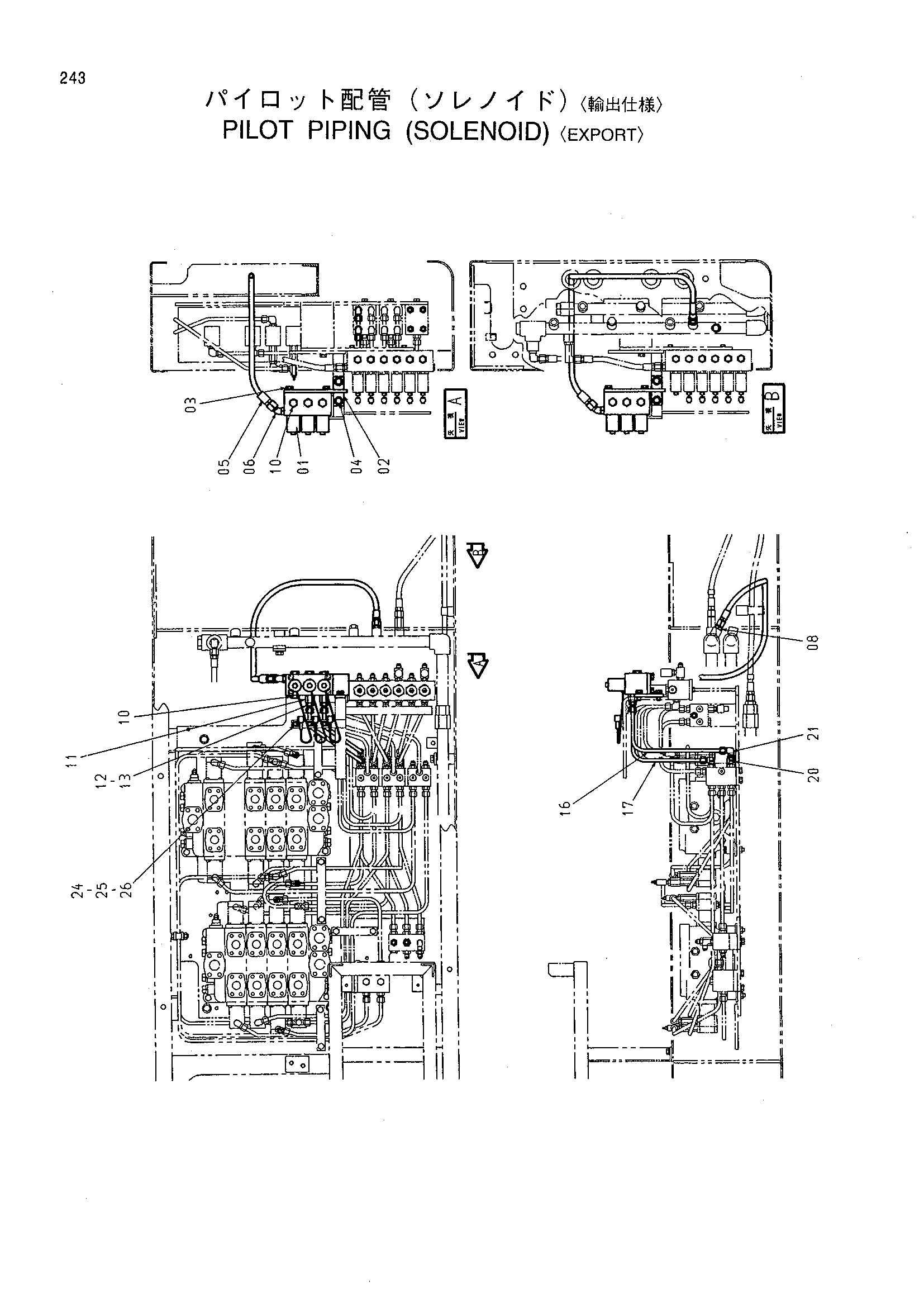

Заводская схема «Пилотные гидролинии (электромагнитный) <экспортный>» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4357302 | Электромагнитный клапан | 1 |
| 02 | 9755356 | Кронштейн | 1 |
| 03 | J011025 | Болт с шайбой | 4 |
| 04 | J021025 | Болт с шайбой | 2 |
| 05 | 4269844 | Шланг | 1 |
| 06 | 4200472 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4219324 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4092534 | Пробка | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4263446 | Переходник S | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4317623 | Штуцер трубки | 2 |
| 13 | 964255 | Уплотнительное кольцо | 2 |
| 16 | 3088690 | Трубка | 1 |
| 17 | 3088691 | Трубка | 1 |
| 20 | 4202564 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4317622 | Штуцер трубки | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4252767 | Кронштейн | 3 |
| 25 | J900610 | Болт | 3 |
| 26 | A590906 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
