Туглине трубопроводы (3) — HITACHI CX400

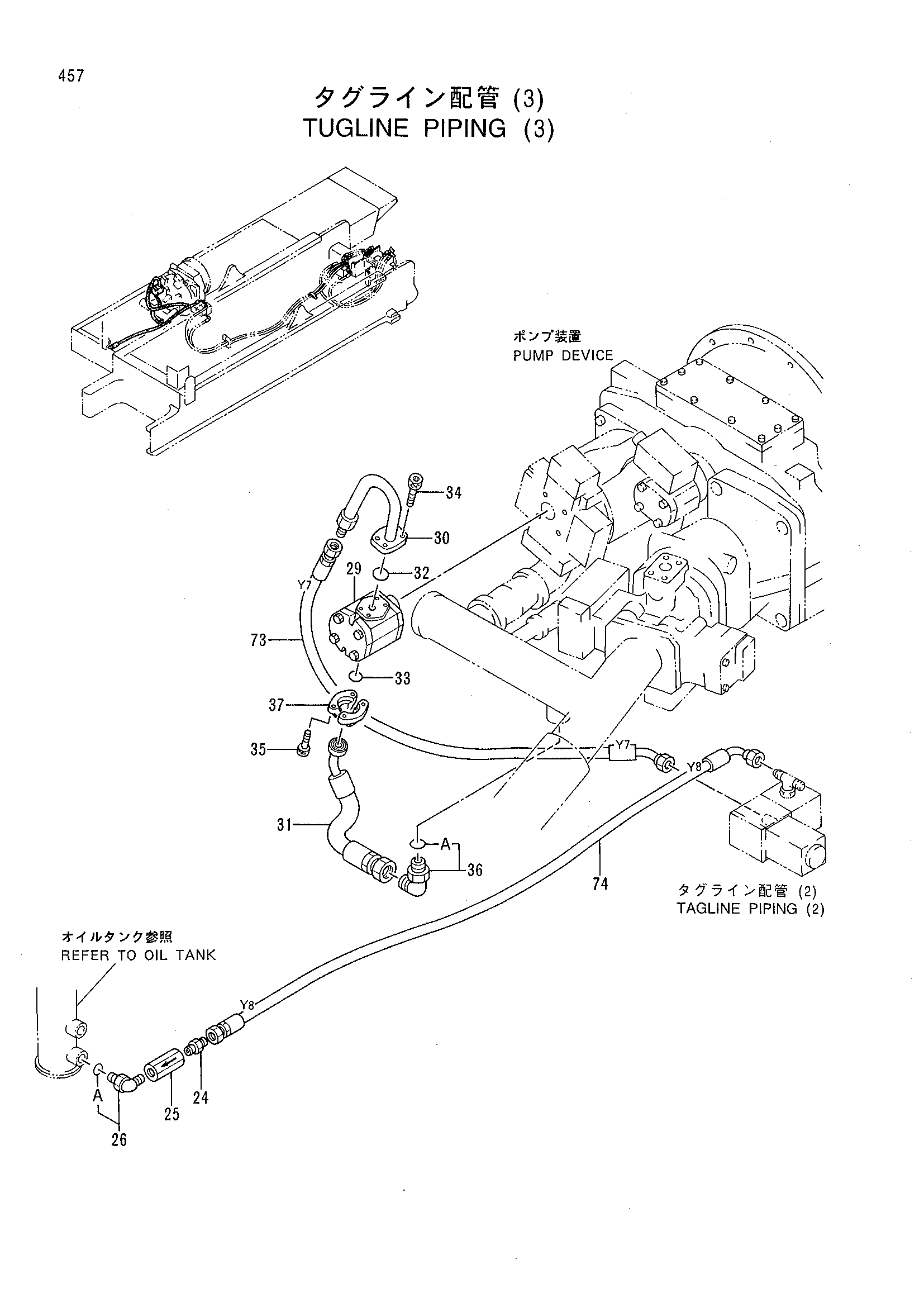

Заводская схема «Туглине трубопроводы (3)» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 24 | 4221287 | Адаптер | 1 |
| 25 | 4163092 | Обратный клапан | 1 |
| 26 | 4174587 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4332986 | Шестерённый насос | 1 |
| 30 | 9743183 | Трубка | 1 |
| 31 | 4343811 | Шланг | 1 |
| 32 | A811030 | Уплотнительное кольцо | 1 |
| 33 | 971489 | Уплотнительное кольцо | 1 |
| 34 | M341036 | Болт с внутренним шестигранником | 4 |
| 35 | M341028 | Болт с внутренним шестигранником | 4 |
| 36 | 4169596 | Угловой штуцер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 986910 | Разъёмный фланец | 2 |
| 73 | 4349412 | Шланг | 1 |
| 74 | 4349414 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
