Гусеница (плоский башмак тип) — HITACHI CX400

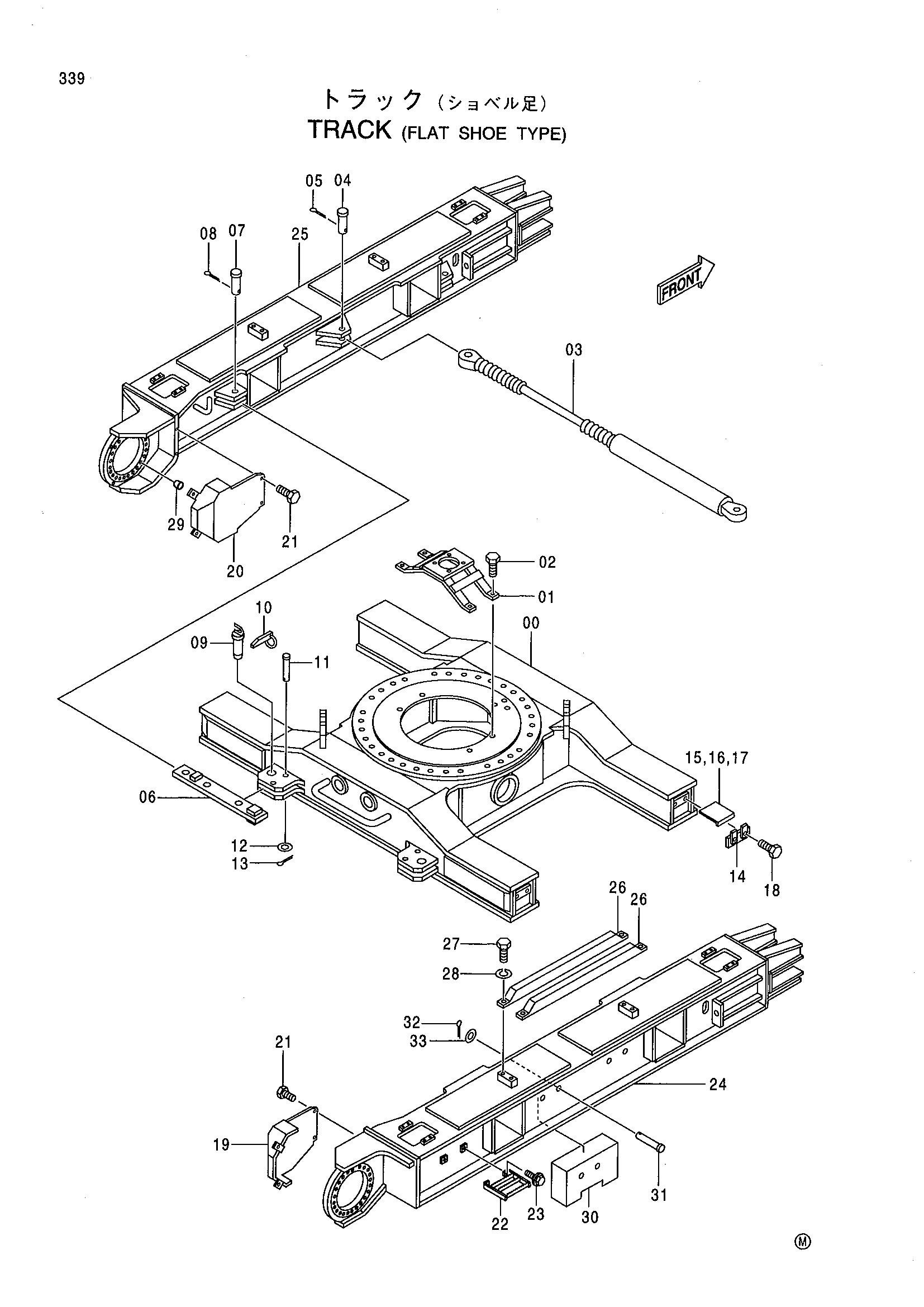

Заводская схема «Гусеница (плоский башмак тип)» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020176 | Гусеничная рама | 1 |
| 01 | 8084615 | Кронштейн | 1 |
| 02 | J011235 | Болт с шайбой | 4 |
| 03 | 4455960 | Гидроцилиндр. масляный | 1 |
| 04 | 4155792 | Палец | 2 |
| 05 | A766071 | Шплинт | 2 |
| 06 | 9759274 | Тяга | 4 |
| 07 | 4155792 | Палец | 4 |
| 08 | A766071 | Шплинт | 4 |
| 09 | 9740728 | Палец | 4 |
| 10 | 947447 | Палец кольцо | 4 |
| 11 | 4314847 | Палец | 8 |
| 12 | A590120 | Плоская шайба | 8 |
| 13 | A764040 | Шплинт | 8 |
| 14 | 9756936 | Кронштейн | 4 |
| 15 | 4478326 | Регулировочная шайба 1.6 | 4 |
| 16 | 4480035 | Регулировочная шайба 2.3 | 4 |
| 17 | 4457398 | Регулировочная шайба 3.2 | 4 |
| 18 | J051245 | Болт с шайбой | 8 |
| 19 | 7019378 | Крышка | 1 |
| 20 | 7019379 | Крышка | 1 |
| 21 | J021225 | Болт с шайбой | 8 |
| 22 | 9743138 | Ступень | 2 |
| 23 | J021230 | Болт с шайбой | 4 |
| 24 | 5008493 | Рама боковой | 1 |
| 25 | 5008497 | Рама боковой | 1 |
| 26 | 4203809 | Направляющая | 4 |
| 27 | J901645 | Болт | 8 |
| 28 | A590916 | Пружинная шайба | 8 |
| 29 | 456336 | Пробка | 4 |
| 30 | 3095834 | Противовес | 4 |
| 31 | 4377901 | Палец | 8 |
| 32 | A768063 | Шплинт | 8 |
| 33 | A590142 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
