Основной рама (драглине) — HITACHI CX400

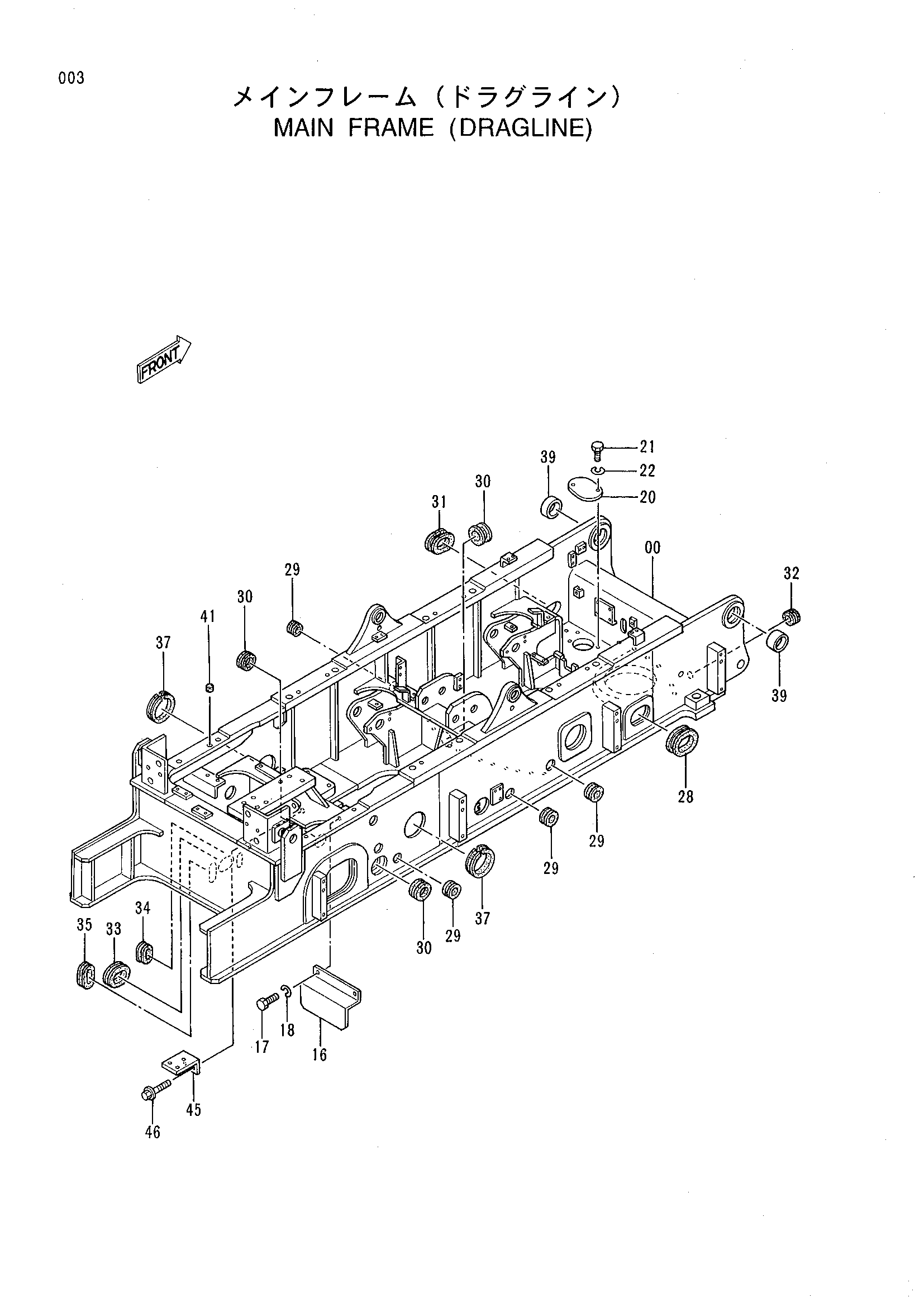

Заводская схема «Основной рама (драглине)» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007817 | Рама основной | 1 |
| 16 | 4341551 | Крышка | 1 |
| 17 | J901020 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 20 | 4341552 | Крышка | 1 |
| 21 | J901625 | Болт | 2 |
| 22 | A590916 | Пружинная шайба | 2 |
| 28 | 4191978 | Резиновая втулка | 1 |
| 29 | 4208279 | Резиновая втулка | 4 |
| 30 | 4190960 | Резиновая втулка | 4 |
| 31 | 4259417 | Резиновая втулка | 1 |
| 32 | 4221018 | Резиновая втулка | 1 |
| 33 | 4201751 | Резиновая втулка | 1 |
| 34 | 4209956 | Резиновая втулка | 1 |
| 35 | 4213560 | Резиновая втулка | 1 |
| 37 | 4320212 | Резиновая прокладка | 2 |
| 39 | 4339890 | Втулка | 2 |
| 41 | 429135 | Пробка | 4 |
| 45 | 4346946 | Кронштейн | 1 |
| 46 | J011230 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
