Хйдраулик-тйпе туглине — HITACHI CX400

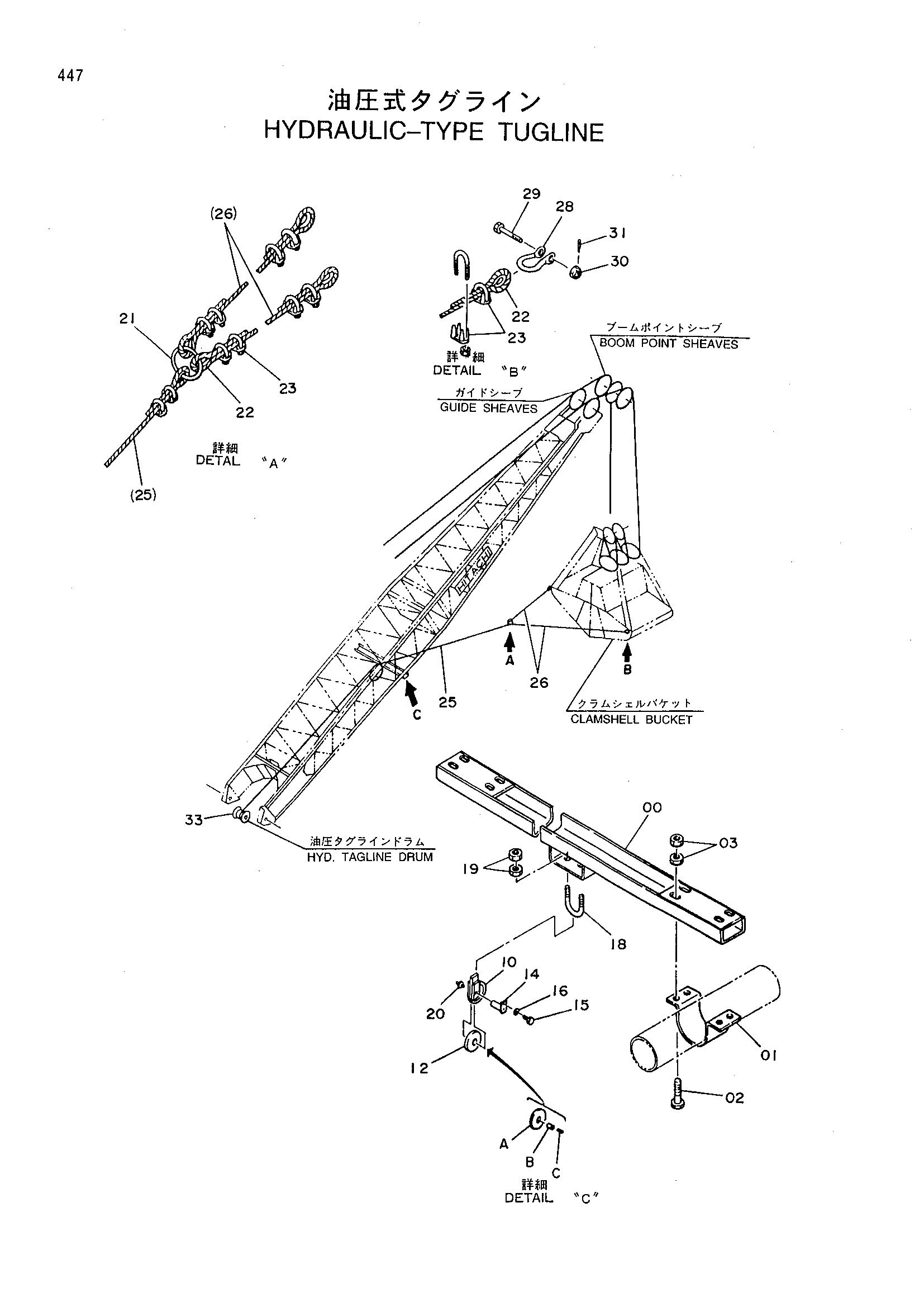

Заводская схема «Хйдраулик-тйпе туглине» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8018103 | Кронштейн | 1 |
| 01 | 4093193 | Хомут | 2 |
| 02 | M111280 | Болт | 8 |
| 03 | J953012 | Гайка | 16 |
| 10 | 810595 | Подвес | 1 |
| 12 | 991873 | Канатный блок | 1 |
| 12A | 41772 | Канатный блок | 1 |
| 12B | X4431 | Втулка | 1 |
| 12C | M450406 | Установочный винт | 1 |
| 14 | 991564 | Мост | 1 |
| 15 | J900814 | Болт | 1 |
| 16 | A590908 | Пружинная шайба | 1 |
| 18 | 4048925 | U-образный болт | 1 |
| 19 | M502016 | Гайка | 4 |
| 20 | J75482 | Пресс-маслёнка | 1 |
| 21 | 4048926 | Соединение | 1 |
| 22 | 94-4003 | Тхимбле | 2 |
| 23 | 94-2902 | Зажим канат | 10 |
| 25 | 4028494 | Канат провод | 1 |
| 26 | 4028495 | Канат провод | 2 |
| 28 | 485091 | Серьга | 2 |
| 29 | 490451 | Болт | 2 |
| 30 | M632022 | Корончатая гайка | 2 |
| 31 | A764040 | Шплинт | 2 |
| 33 | 439213 | Ведге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
