Верхний стрела — HITACHI CX400

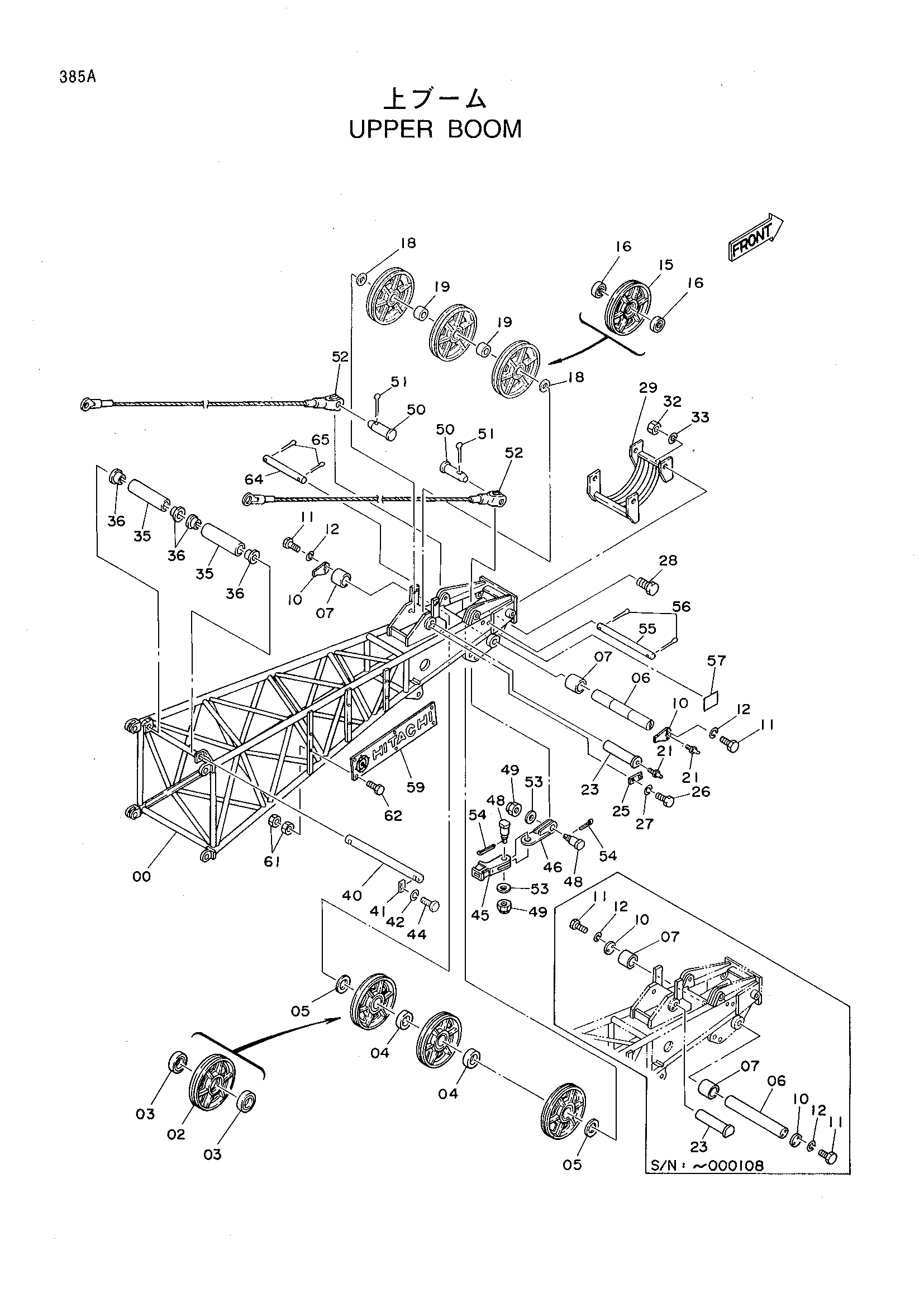

Заводская схема «Верхний стрела» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9203482	Стрела верхний в сборе	1
00	5001706	Стрела верхний	1
02	3080671	Канатный блок	3
03	971655	Шариковый подшипник	6
03	944922	Шариковый подшипник	6
04	4143724	Проставка	2
05	4461487	Проставка	2
06	3021688	Мост	1
06	3095757	Мост	1
07	4132270	Проставка	2
10	431768	Фиксатор	2
10	4354245	Ограничитель	2
11	J901635	Болт	4
12	A590916	Пружинная шайба	4
15	3080672	Канатный блок	3
16	4014636	Шариковый подшипник	6
16	971541	Шариковый подшипник	6
18	4461494	Проставка	2
19	4461495	Проставка	2
21	J75481	Пресс-маслёнка	2
23	4091885	Мост	1
23	4477656	Мост	1
25	X4246	Стопорная пластина	1
26	J901220	Болт	2
27	A590912	Пружинная шайба	2
28	J932045	Болт	4
29	7041073	Направляющая каната	1
32	M660020	U-образная гайка	4
33	A590120	Плоская шайба	4
35	4142689	Ролик	2
36	4142688	Втулка	4
40	4287460	Мост	1
41	4287461	Стопорная пластина	2
42	A590912	Пружинная шайба	4
44	M341220	Болт с внутренним шестигранником	4
45	3070315	Разъём канат	1
46	8061240	Тяга	1
48	4360239	Палец	2
49	4137247	Корончатая гайка	2
50	431756	Палец	2
51	A761080	Шплинт	2
52	8023354	Канат подвесной	2
53	4114408	Шайба	2
54	A766063	Шплинт	2
55	4174886	Палец	1
56	A768045	Шплинт	2
57	4360891	Информационная табличка	1
59	4235947	Информационная табличка	2
61	J950010	Гайка	24
62	J901025	Болт	12
64	4174936	Палец	1
65	A768050	Шплинт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
