Стрела оверловер ограничитель — HITACHI CX400

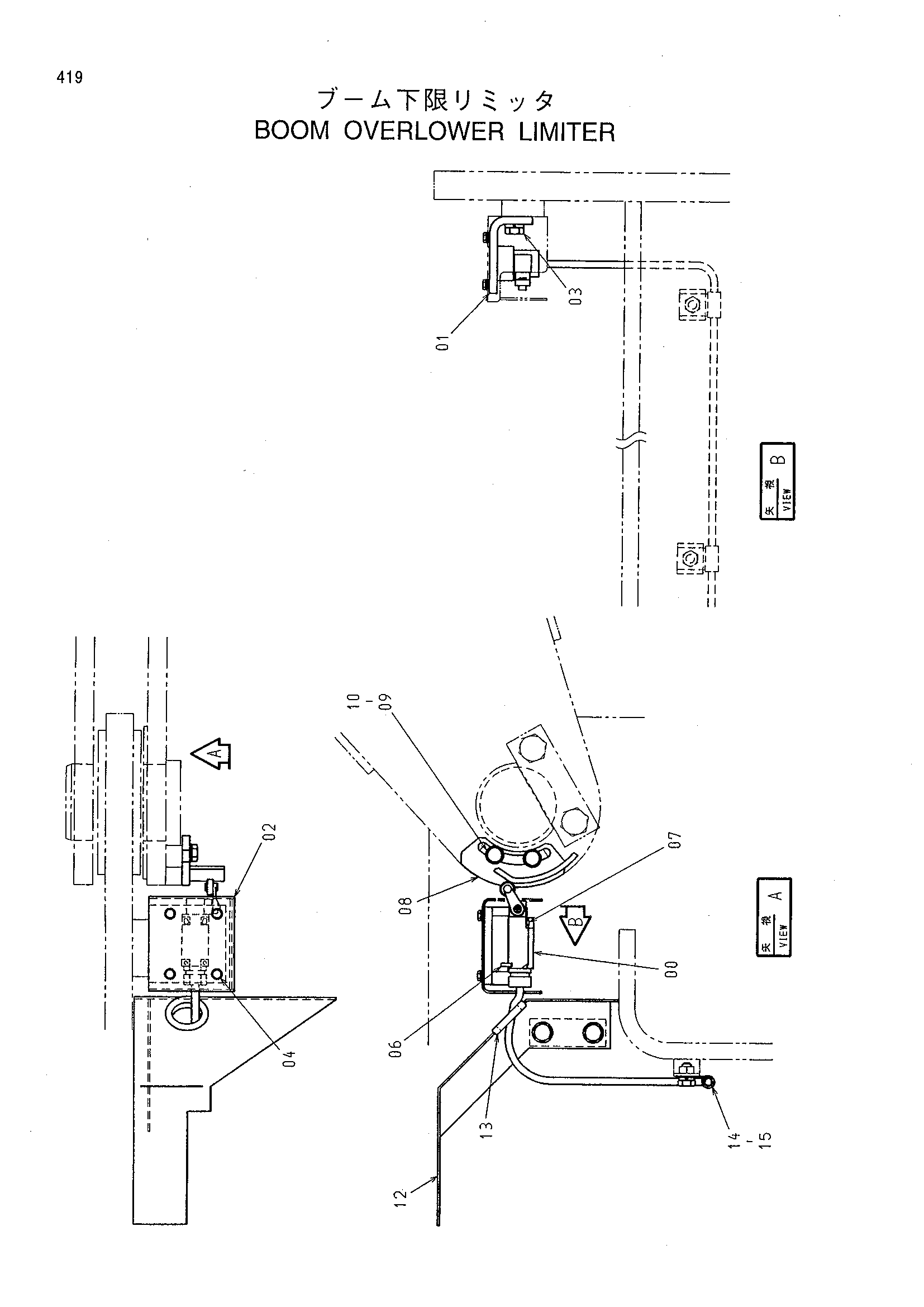

Заводская схема «Стрела оверловер ограничитель» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4461059 | Выключатель концевой | 1 |
| 01 | 9757401 | Кронштейн | 1 |
| 02 | 8085501 | Крышка | 1 |
| 03 | J011225 | Болт с шайбой | 2 |
| 04 | J010612 | Болт с шайбой | 4 |
| 06 | 4144012 | Пружинный штифт | 2 |
| 07 | J450430 | Винт с шайбой | 2 |
| 08 | 9757402 | Ответная планка | 1 |
| 09 | J901025 | Болт | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 12 | 8070071 | Кронштейн | 1 |
| 13 | 4211059 | Резиновая втулка | 1 |
| 14 | 4190261 | Зажим | 2 |
| 15 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
