Боковой валк — HITACHI CX400

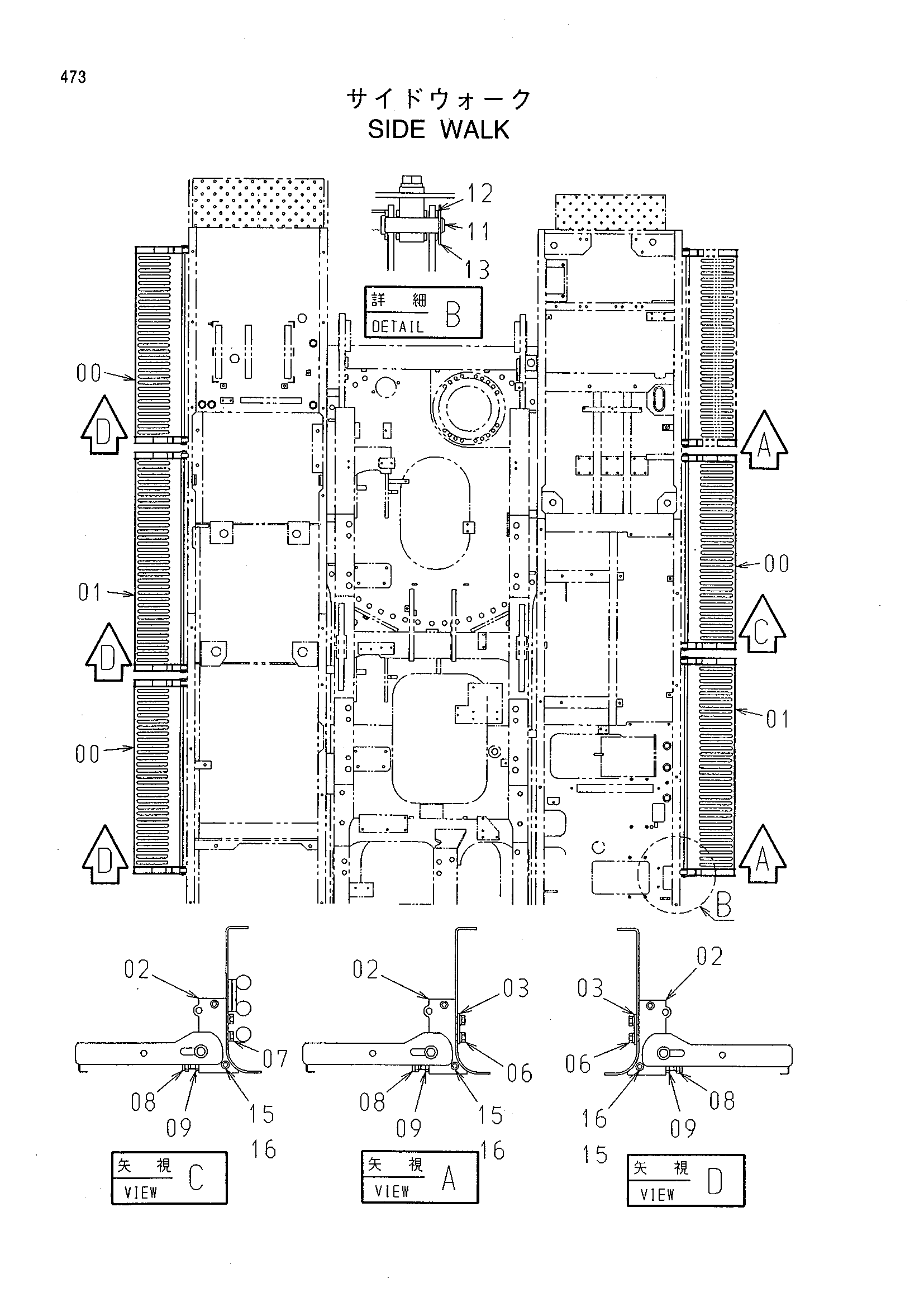

Заводская схема «Боковой валк» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040071 | Ступень | 3 |
| 01 | 7041877 | Ступень | 2 |
| 02 | 4478876 | Кронштейн | 10 |
| 03 | 4350209 | Пластина | 8 |
| 06 | J011225 | Болт с шайбой | 16 |
| 07 | J011220 | Болт с шайбой | 4 |
| 08 | J901240 | Болт | 10 |
| 09 | J950012 | Гайка | 10 |
| 11 | 4442307 | Палец | 10 |
| 12 | A590116 | Плоская шайба | 60 |
| 13 | 4022700 | Стопорный палец | 10 |
| 15 | M341225 | Болт с внутренним шестигранником | 20 |
| 16 | A590912 | Пружинная шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
