Опорно-поворотное устройство — HITACHI CX400

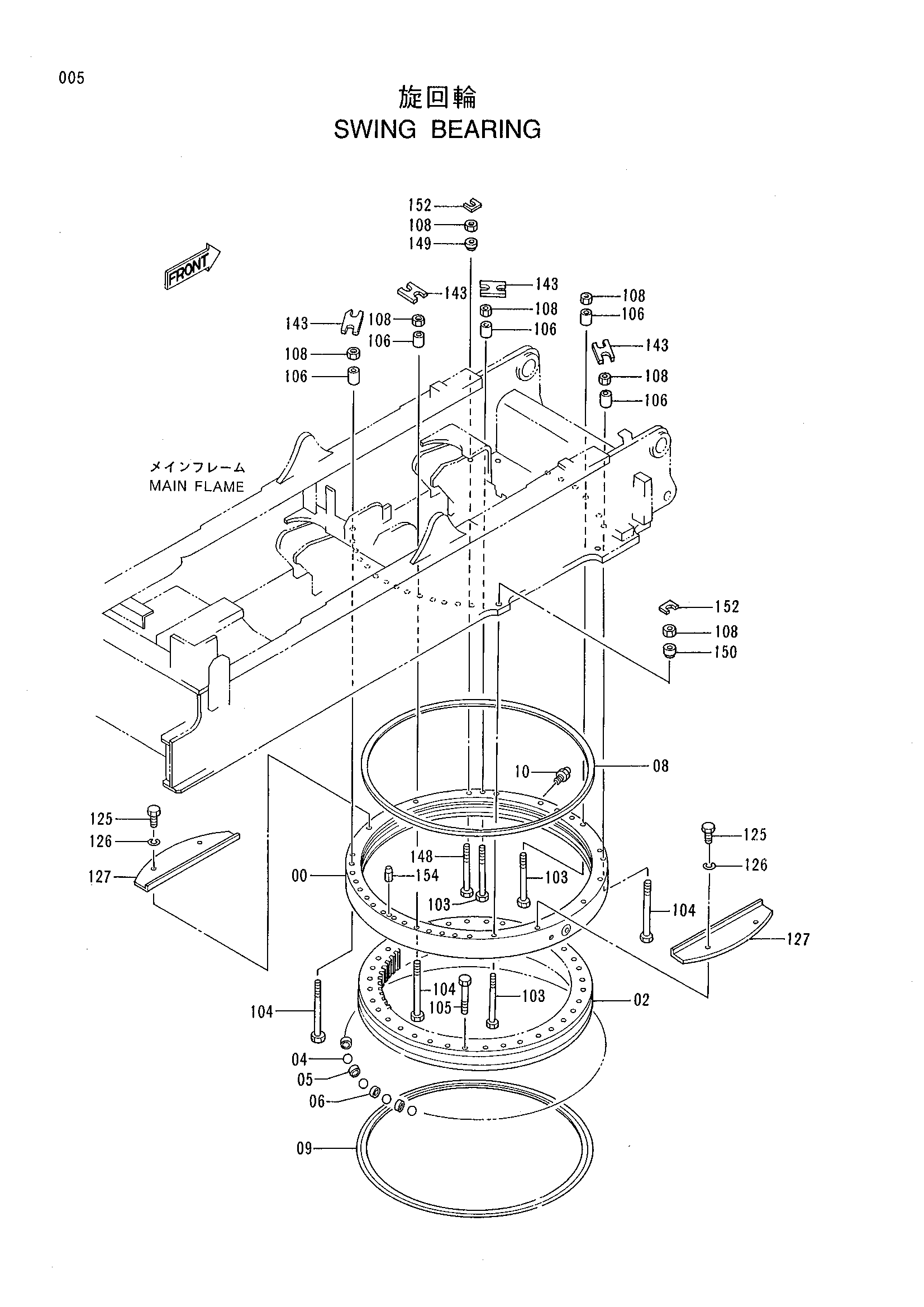

Заводская схема «Опорно-поворотное устройство» для HITACHI CX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-10 | 9218923 | Подшипник. свингкиркл | 1 |
| 04 | 4141131 | Шарик | 1 |
| 05 | 4128130 | Опора | 72 |
| 06 | 4128131 | Опора | 10 |
| 08 | 4216777 | Уплотнение | 1 |
| 09 | 4216776 | Уплотнение | 1 |
| 10 | J75481 | Пресс-маслёнка | 1 |
| 103 | J932719 | Болт | 9 |
| 104 | J932724 | Болт | 16 |
| 105 | J932713 | Болт | 32 |
| 106 | 4156386 | Проставка | 22 |
| 108 | J951027 | Гайка | 26 |
| 125 | J901220 | Болт | 4 |
| 126 | A590912 | Пружинная шайба | 4 |
| 127 | 4355119 | Крышка | 2 |
| 143 | 4350038 | Ограничитель | 9 |
| 148 | J932716 | Болт | 1 |
| 149 | 4352866 | Проставка | 1 |
| 150 | 4350931 | Проставка | 3 |
| 152 | 4350941 | Ограничитель | 4 |
| 154 | 4350954 | Установочный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
