Провод жгут проводов — HITACHI CX350DR

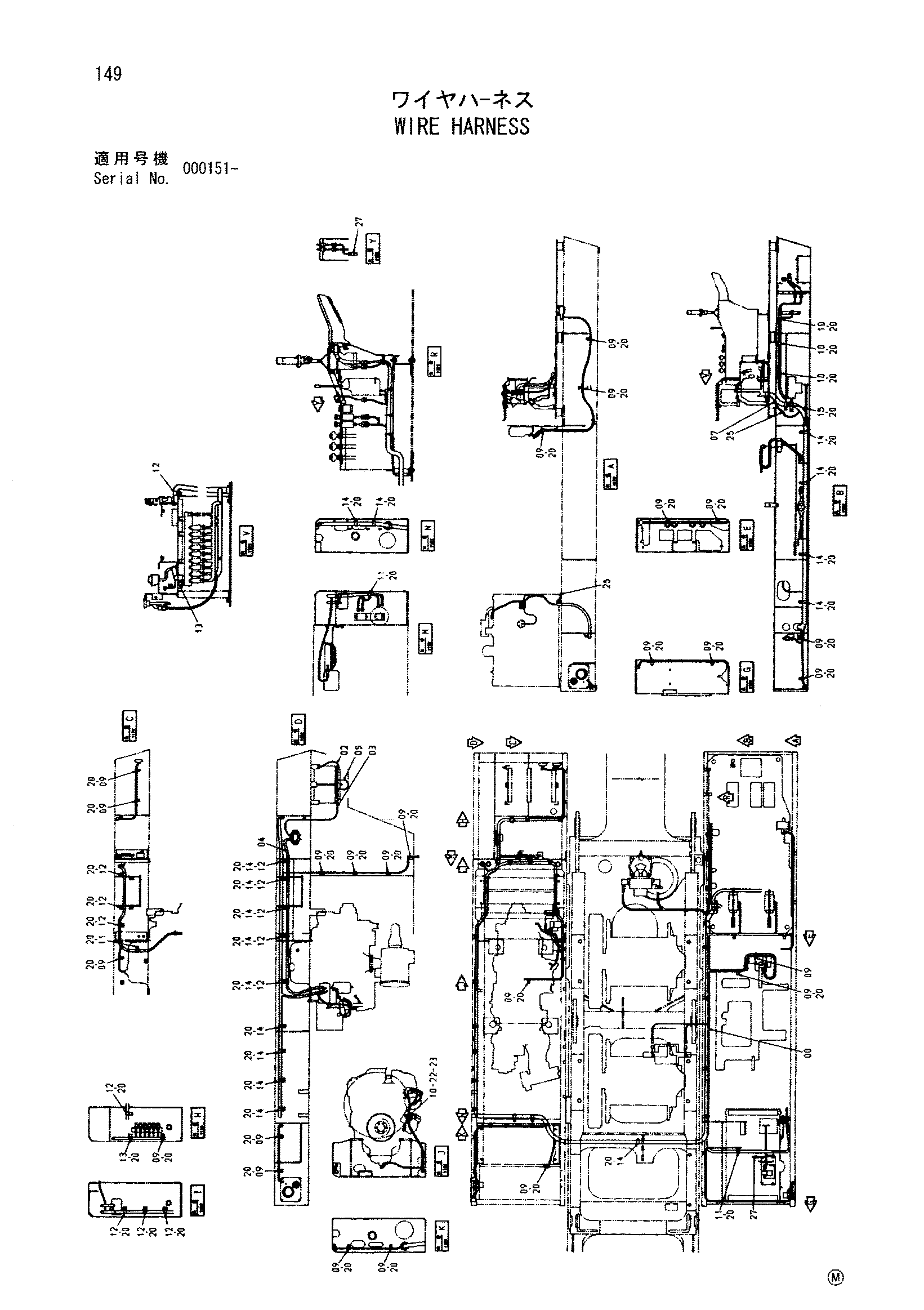

Заводская схема «Провод жгут проводов» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004584 | Жгут проводов | 1 |
| 02 | 4342911 | Жгут проводов | 1 |
| 03 | 4343016 | Жгут проводов | 1 |
| 04 | 4343020 | Жгут проводов | 1 |
| 05 | 4343011 | Жгут проводов | 1 |
| 07 | 4343374 | Жгут проводов | 1 |
| 09 | 4190261 | Зажим | 25 |
| 10 | 4190275 | Зажим | 4 |
| 11 | 4190273 | Зажим | 3 |
| 12 | 4190274 | Зажим | 13 |
| 13 | 4190263 | Зажим | 2 |
| 14 | 4192035 | Зажим | 16 |
| 15 | 4190264 | Зажим | 1 |
| 20 | J011022 | Болт с шайбой | 55 |
| 22 | J901016 | Болт | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 25 | J950010 | Гайка | 2 |
| 27 | 4456591 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
