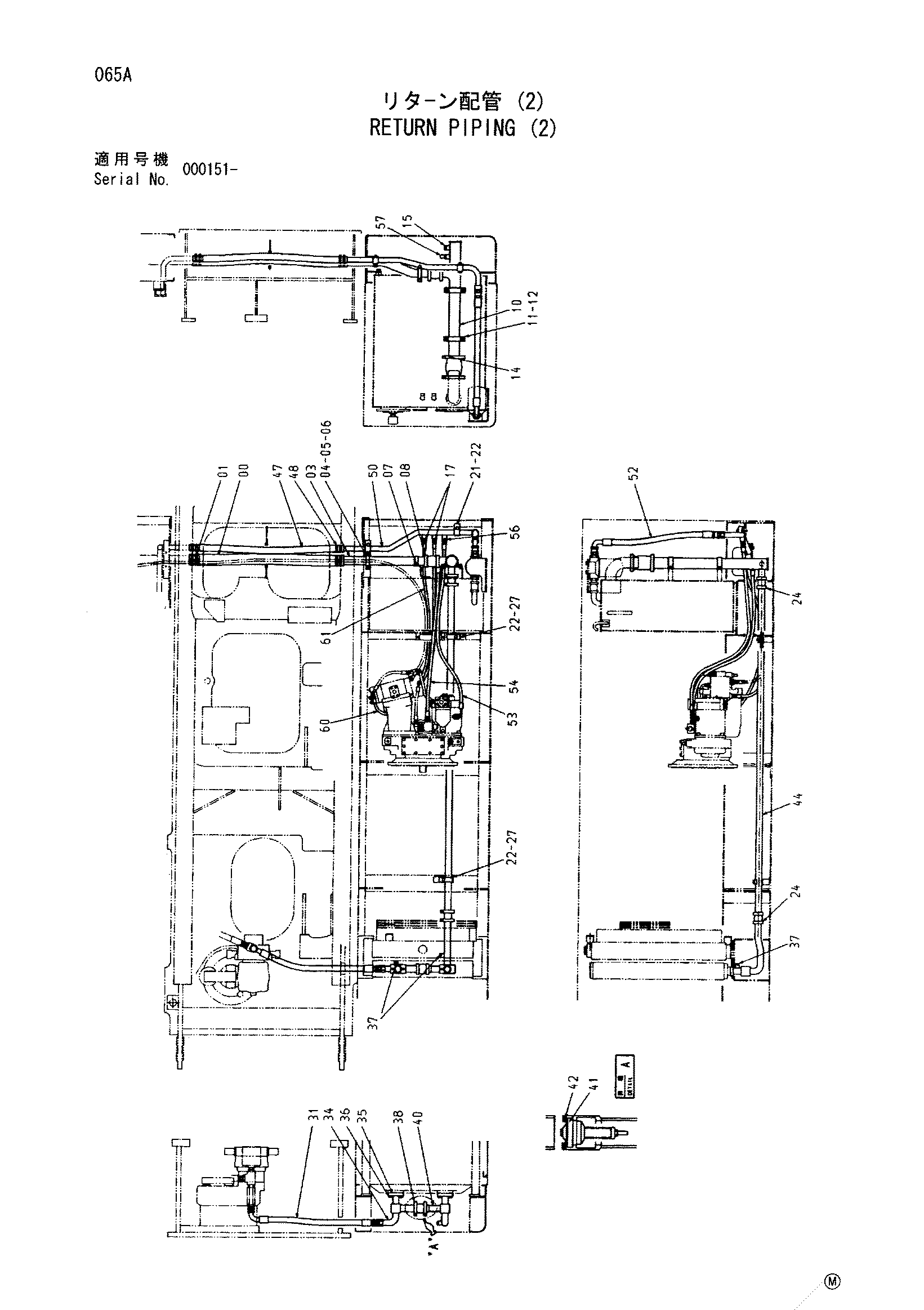

Обратные трубопроводы (2) — HITACHI CX350DR

Заводская схема «Обратные трубопроводы (2)» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4120303	Резиновый шланг	1
01	4504491	Хомут шланга	4
03	9741087	Трубка	1
04	4053865	Хомут трубки	2
05	J901020	Болт	2
06	A590910	Пружинная шайба	2
07	J011030	Болт с шайбой	2
08	4067833	Муфта	1
08A	4196261	Уплотнение	2
10	8057050	Трубка	1
11	4000909	Хомут трубки	2
12	J011025	Болт с шайбой	4
14	4071215	Муфта	1
15	4174541	Пробка	1
15A	4506418	Уплотнительное кольцо	1
17	4200469	Адаптер	2
17A	4506418	Уплотнительное кольцо	1
21	4190127	Хомут трубки	2
22	J011265	Болт с шайбой	4
24	4069801	Муфта	2
24A	4196259	Уплотнение кольцо	2
27	4053698	Хомут трубки	2
31	4427969	Шланг	1
34	8066396	Трубка	1
35	A811050	Уплотнительное кольцо	2
36	J011240	Болт с шайбой	4
37	4092534	Пробка	3
37A	4509180	Уплотнительное кольцо	1
38	4067834	Муфта	1
38A	4196260	Уплотнение кольцо	2
40	8057109	Трубка	1
41	4319244	Клапан	1
42	991718	Стопорное кольцо	1
44	4318948	Трубка	1
47	4120261	Резиновый шланг	1
48	4011675	Хомут шланга	4
50	8088610	Трубка	1
52	4319349	Шланг	1
53	4318809	Шланг	1
54	4318811	Шланг	1
56	4210361	Адаптер	1
56A	4506418	Уплотнительное кольцо	1
57	4154672	Угловой штуцер	1
57A	4506418	Уплотнительное кольцо	1
60	4476072	Шланг	1
61	4216401	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
